8.3 Elektriühendus
Hoiatus
LC 221 peab olema ühendatud vastavalt rakenduse
kohta kehtivatele reeglitele ja standarditele.
Hoiatus
Enne korpuse avamist lülitage seade välja.
Tööpinge ja -sagedus on märgitud kontrolleri andmeplaadile.
Veenduge, et kontroller sobitub elektritarnesüsteemiga, millega
seda kasutama hakatakse.
Kõik kaablid/juhtmed peab kinnitama läbi kaablisisendite ja
tihendite (IP56).
Toitepistiku peab asetama korpuse lähedale, kuna kontrolleril on
1,5 m kaabel, Schuko pistik ühefaasiliste ja CEE-pistik
kolmefaasiliste pumpade jaoks.
Lisakaitsme maksimaalne suurus on määratud kontrolleri
andmeplaadil.
Kui kohalike määrustega on nõutav, paigaldage väline pealüliti.
8.4 LC 221 seadistamine
Seadistama peab ainult käivitustaset, mis vastab kogumispaagi
sisselaskenivoole. Kõik muud väärtused on eelseadistatud, kuid
neid saab vajadusel kohandada.
Valige sisselasketoru kõrgus, 180, 250 või 315 mm
põrandapinnast, kasutades nuppe
väärtuse salvestamiseks vajutage nuppu
kõrgus on kahe väärtuse vahel, nt 220 mm põrandapinnast,
valige lähim madalam väärtus (180 mm). Nüüd on kontroller
automaatrežiimiks valmis.
Vajadusel saab muuta järgmisi väärtusi:
Käivitustase
Käivitustaseme peab seadistama vastavalt sisselasketoru
kõrgusele põrandapinnast (180, 250 ja 315 mm).
Seiskumis- ja häiretasemed on eelseadistatud.
Nimivool
Tehasesäte vastavalt mootori nimivoolule. Kaitse pumba
ummistumise eest on ülevoolu eelseadistatud väärtus.
Seiskumise viivitus
Seiskumise viivitus suurendab efektiivset mahtu ja vähendab
jääkvee kogust paagis. Samuti ennetab see hüdraulilisi lööke.
Tagasilöögiklapp sulgub pehmemalt. Eelseadistatud väärtus on 0.
Käivituse viivitus
Üldjuhul ei ole vaja pumplaid kohandada, v.a paatmaja või
pontoonpaadi korral. Eelseadistatud väärtus on 0.
Häire viivitus
Ajutine kõrge juurdevool võib põhjustada lühiajalist ülataseme
häiret. Selline olukord võib tekkida, kui ujumisbasseini pesuvee
filter on ühendatud Multilift M-iga. Eelseadistatud väärtus on 5
sekundit.
Hooldusvahemik
Hooldus-/remondivahemikuks saab seadistada 0, 3, 6 või
12 kuud ja see kuvatakse REMONDI ekraanil
(ilma helisignaalita).
Häire nullimine
Kontrollerit saab seadistada nullima mõningaid häireid
automaatselt, kui rike kaob, kuid sellest hoolimata tuleb enamik
häireid nullida käsitsi. Vt jaotist
Eelseadistatud väärtus on AUTO.
Tehasesätete lähtestamine
Kontroller taaskäivitub ja käivitusseadistused tuleb uuesti teha.
Vt jaotist 6.2 Seadistusmenüü.
ja , ning soovitud
. Kui sisselasketoru
6.4 Rikketeadete kirjeldus.
8.4.1 Väline häire
Pumplad paigaldatakse tihti kaevudesse ehitiste keldrite all.
See on ehitise sügavaim koht ning paigaldada saab täiendava
häiretasemelüliti väljaspoole pumplat, et tuvastada leketest,
torulõhkemisest või põhjavee sissetungist põhjustatud üleujutusi.
Välise häire saab ühendada nivoolülitiga (230 V / 2 A)
klemmidel 13, 14.

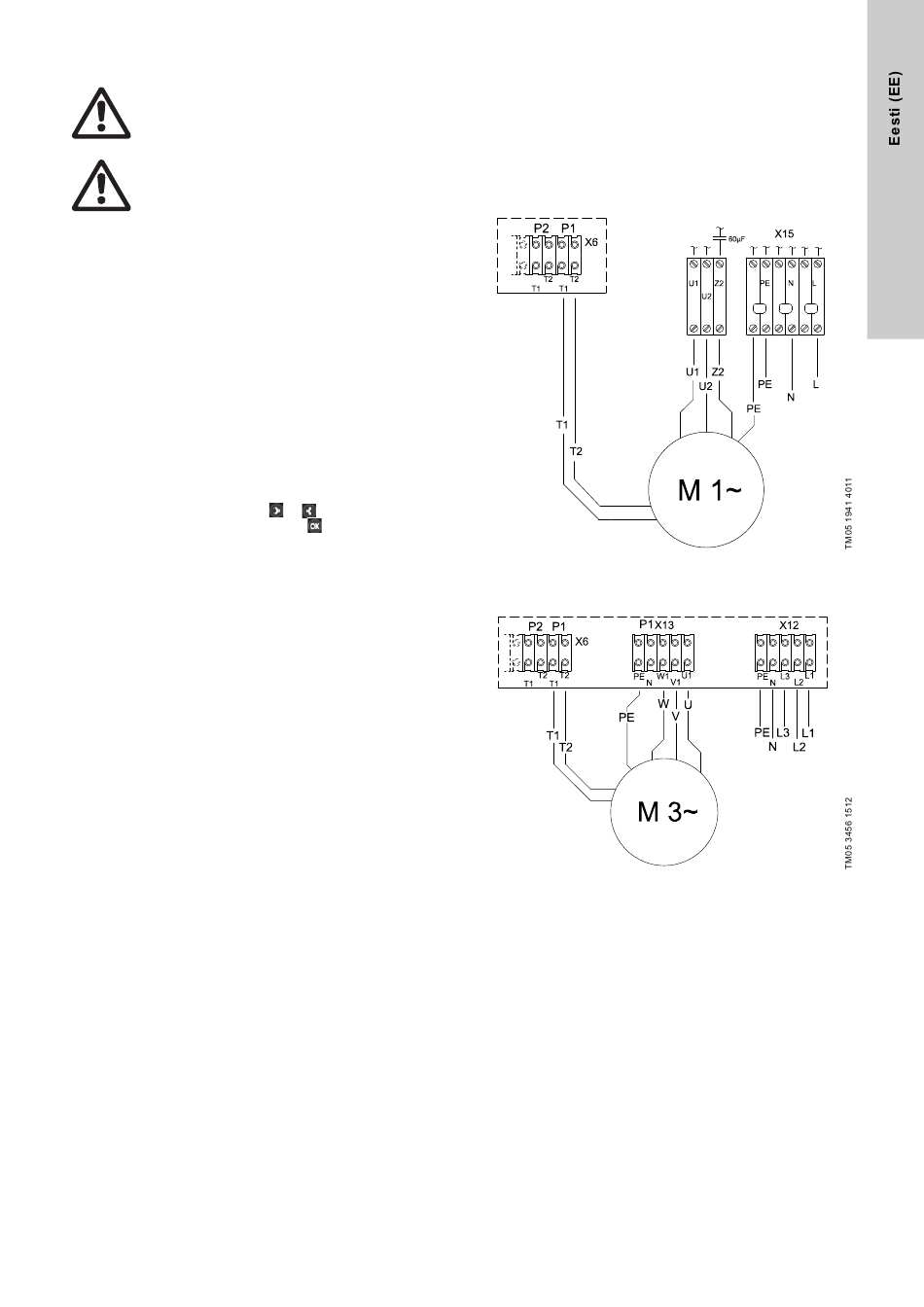

8.5 Elektriskeemid
Joonis 25 Elektriskeem, ühefaasiline, Multilift M.12.1.4 ja
M.15.1.4
Joonis 26 Elektriskeem, kolmefaasiline Multilift M.12.3.4 ja
M.15.3.4
