Típuskód, LC 221 vezérlő
Példa LC 221 .1 .230 .1 .10 .30
LC 221 = vezérlő típusa
1 = egyszivattyús vezérlő
2 = kétszivattyús vezérlő
Feszültség [V]
1 = egyfázisú
3 = háromfázisú
Max. üzemi áramfelvétel [A]
Kondenzátorok [μF]
Indítás módja:
[ ] = DOL
SD = Csillag-delta
Adattábla, LC 221 vezérlő
A vezérlő típusa, tápfeszültsége, stb., a vezérlőszekrény oldalán
elhelyezett adattáblán lévő típusjelzésben áll.
1
2
Type LC 221.1.230.1.10.30/150 MPU
3
98189707
Prod.-No.
4
1221 Serial no.
P.c.
5
Phases 1
6
I 10 A
Pump max
7
U 250
V
contact max
I 16
A
Fuse max
8
O
T 0 C
Amb min
I
c < 10 kA
IP55

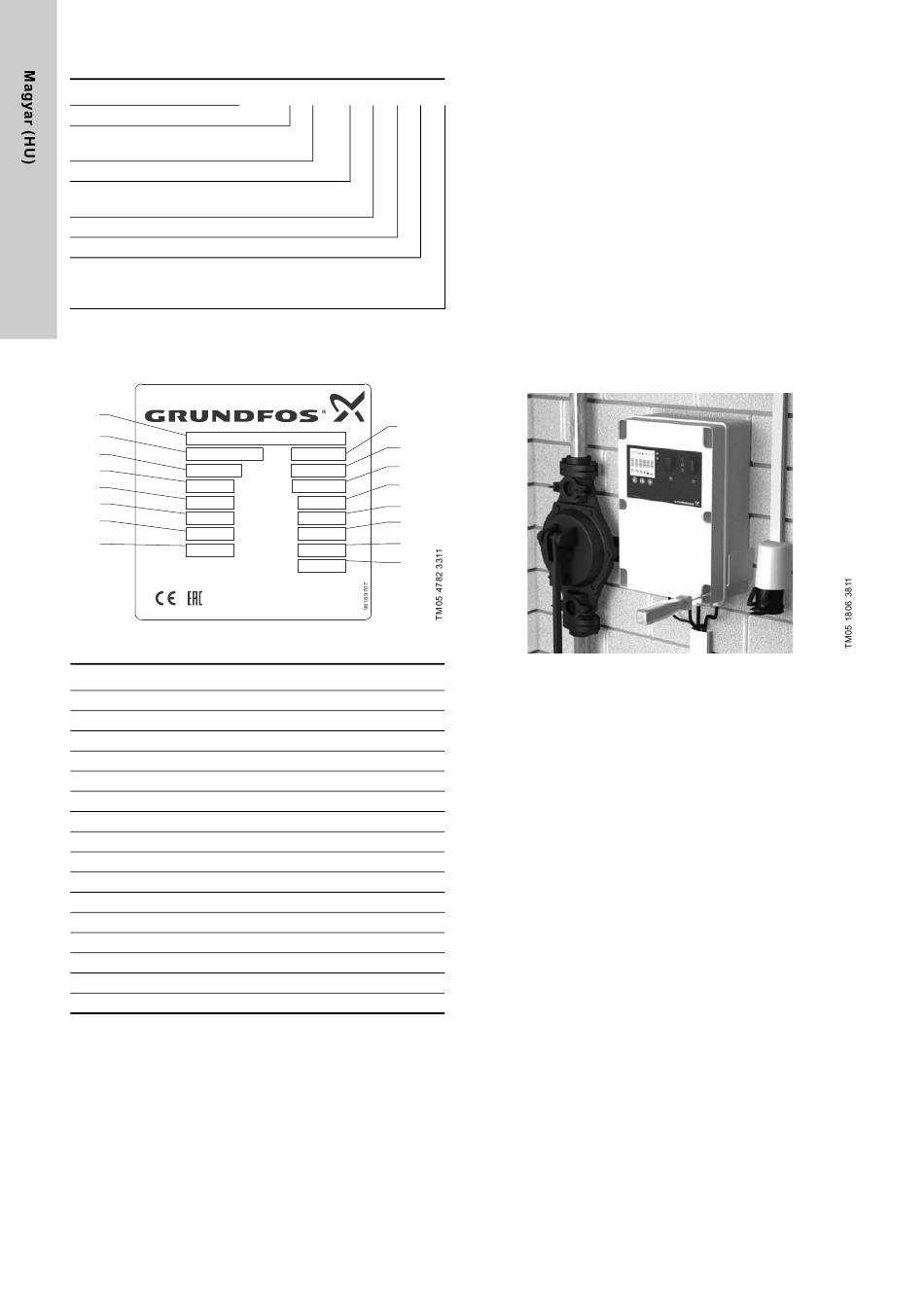

7. ábra Példa egy LC 221 adattáblájára
Poz. Leírás
1 Típusmegjelölés
2 Cikkszám
3 Gyártási kód, év és hét
4 Fázisok száma
5 Szivattyú maximális áramfelvétele
6 A potenciálmentes kontaktus maximális feszültsége
7 A zárlatvédő biztosító maximális értéke
8 Minimális környezeti hőmérséklet
9 Változat
10 Gyártási szám
11 Névleges feszültség
12 Teljesítményfelvétel
13 A potenciálmentes kontaktus maximális áramerőssége
14 Tömeg
15 Maximális környezeti hőmérséklet
16 Frekvencia
284
9
10
V01
11
0012
12
U 220-240 V
13
P 3 W
max
14
I 2
A
contact max
kg
G 5.2
15
T 40 O
C
Amb max
16
f 50 Hz
Made in Germany
5.2.1 Kivitel
Az LC 221 szintvezérlés tartalmazza a szivattyúk vezérléséhez
és védelméhez szükséges alkatrészeket, úgymint relék és
kondenzátorok az egyfázisú motorokhoz, kapcsolók és további
motorvédelmi egységek a háromfázisú szivattyúkhoz
(> Multilift M22).
A vezérlő panel rendelkezik felhasználói felülettel,
nyomógombokkal és kijelzővel az üzemi paraméterek és
hibajelzések megjelenítésére.
Rendelkezik továbbá egy integrált piezorezisztív
nyomásérzékelővel, ami a gyűjtőtartályban lévő nyomás- ill.
szintmérő csőben feltorlódó levegő nyomását érzékeli.
Végül rendelkezik sorkapcsokkal a tápfeszültség bekötéséhez,
a szivattyú és a 5.2 LC 221 szintvezérlés
és bemenetek csatlakoztatásához.
Az előlapot négy bajonett zár rögzíti. A bal oldalon a zárak meg
vannak hosszabbítva, és a kapcsolószekrény aljához vannak
rögzítve. A szekrény kialakítása lehetővé teszi a falra rögzítést
anélkül, hogy a szekrényt ki kellene nyitni. A gyári csomag része
a fúrósablon hat csavarral és gumi elemekkel.
8. ábra Az LC 221 vezérlő beépítése
