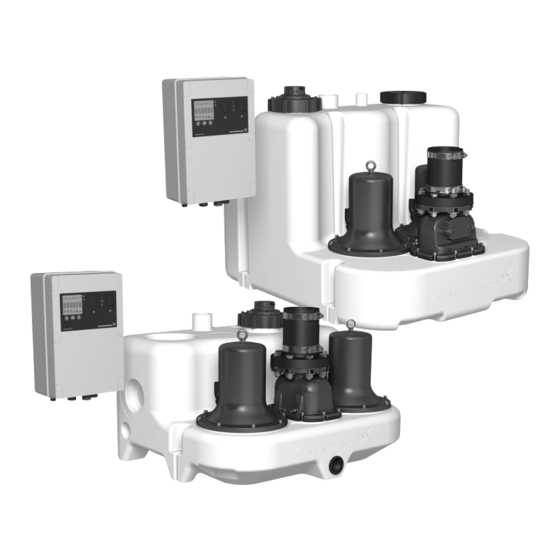

Grundfos Multilift MD Montage- Und Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Grundfos Anleitungen
  4. Pumpen
  5. Multilift MD
  6. Montage- und betriebsanleitung

Grundfos Multilift MD Montage- Und Betriebsanleitung

Vorschau ausblenden Andere Handbücher für Multilift MD:
Inhaltsverzeichnis

Werbung

Quicklinks

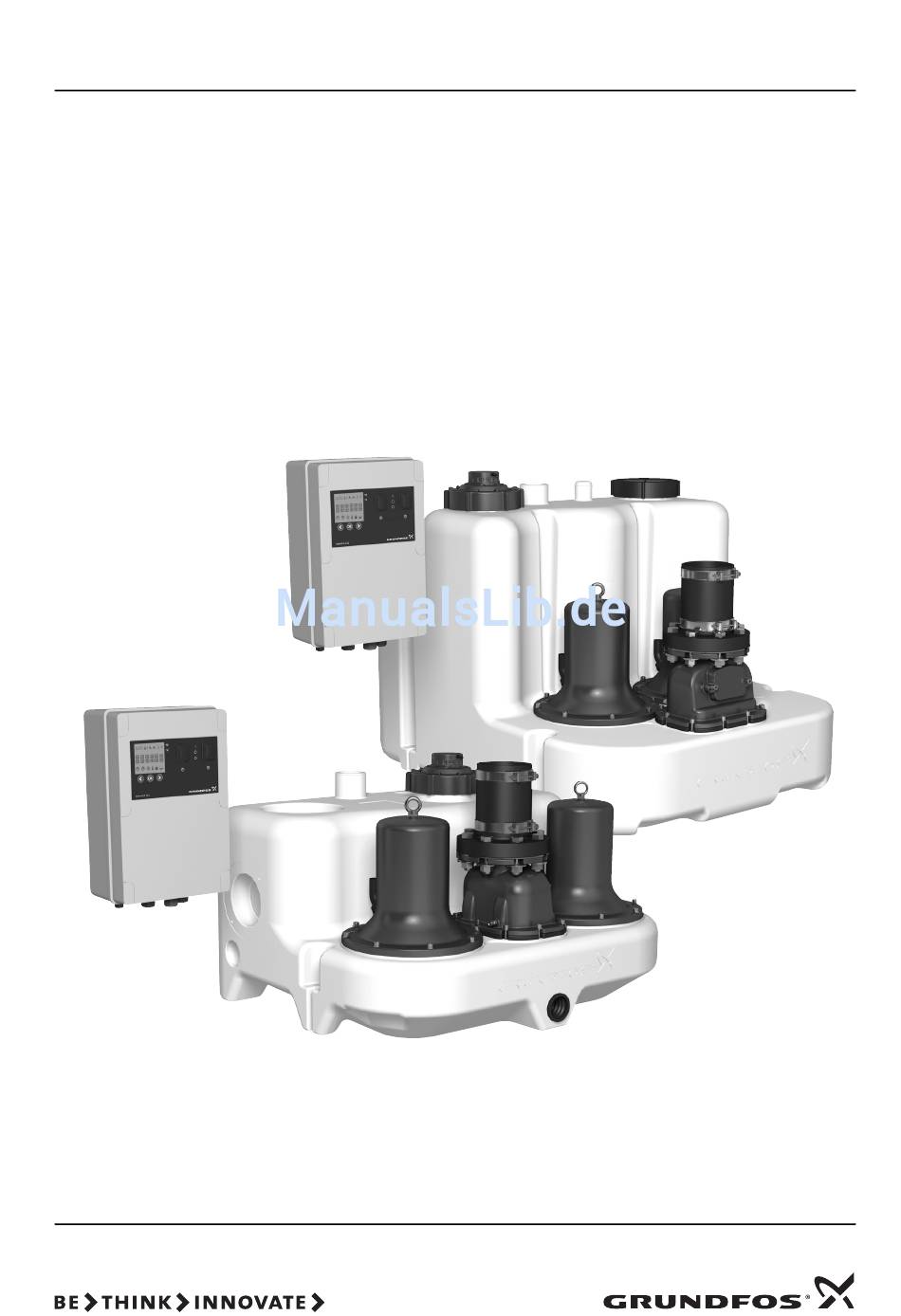

GRUNDFOS ANLEITUNG
Multilift MD, MLD
Montage- und Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grundfos Multilift MD

Inhaltszusammenfassung für Grundfos Multilift MD

  • Seite 1 GRUNDFOS ANLEITUNG Multilift MD, MLD Montage- und Betriebsanleitung...

  • Seite 2: Konformitätserklärung

    DK: EF-overensstemmelseserklæring My firma Grundfos prohlašujeme na svou plnou odpovědnost, že výrobky Vi, Grundfos, erklærer under ansvar at produkterne MD, MLD som denne MD, MLD, na něž se toto prohlášení vztahuje, jsou v souladu erklæring omhandler, er i overensstemmelse med disse af Rådets s ustanoveními směrnice Rady pro sblížení...
  • Seite 3 GR: ∆ήλωση συμμόρφωσης EC ES: Declaración CE de conformidad Εμείς, η Grundfos, δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι τα Nosotros, Grundfos, declaramos bajo nuestra entera responsabilidad προϊόντα MD, MLD στα οποία αναφέρεται η παρούσα δήλωση, que los productos MD, MLD, a los cuales se refiere esta declaración, συμμορφώνονται...
  • Seite 4 LV: EK paziņojums par atbilstību prasībām LT: EB atitikties deklaracija Sabiedrība GRUNDFOS ar pilnu atbildību dara zināmu, ka produkti MD, Mes, Grundfos, su visa atsakomybe pareiškiame, kad gaminiai MD, MLD, MLD, uz kuriem attiecas šis paziņojums, atbilst šādām Padomes kuriems skirta ši deklaracija, atitinka šias Tarybos Direktyvas dėl Europos direktīvām par tuvināšanos EK dalībvalstu likumdošanas normām:...
  • Seite 5 Uporabljena norma: EN 12050-1:2001. Ova EC deklaracija o konformitetu važeća je jedino kada je izdata kao ES izjava o skladnosti velja samo kadar je izdana kot del Grundfos deo Grundfos uputstava za instalaciju i rad (broj izdanja 98127059 1112). instalacije in navodil delovanja (publikacija številka 98127059 1112).
  • Seite 6 SE: EG-försäkran om överensstämmelse Me, Grundfos, vakuutamme omalla vastuullamme, että tuotteet MD, Vi, Grundfos, försäkrar under ansvar att produkterna MD, MLD, som MLD, joita tämä vakuutus koskee, ovat EY:n jäsenvaltioiden omfattas av denna försäkran, är i överensstämmelse med rådets direktiv lainsäädännön yhdenmukaistamiseen tähtäävien Euroopan neuvoston...

  • Seite 7: Inhaltsverzeichnis

    Deutsch (DE) Montage- und Betriebsanleitung 1. Sicherheitshinweise Übersetzung des englischen Originaldokuments. INHALTSVERZEICHNIS Warnung Die Benutzung dieses Produktes erfordert Erfah- Seite rung und Wissen über das Produkt. Sicherheitshinweise Personen, die in ihren körperlichen, geistigen Allgemeines oder sensorischen Fähigkeiten eingeschränkt Kennzeichnung von Hinweisen sind, dürfen dieses Produkt nur benutzen, wenn Personalqualifikation und -schulung sie unter Aufsicht sind, oder wenn sie von einer...

  • Seite 8: Sicherheitshinweise Für Wartungs-, Inspektions- Und Montagearbeiten

    3. Lieferumfang und Montagearbeiten 3.1 MD Der Betreiber hat dafür zu sorgen, dass alle Wartungs-, Inspek- Die Grundfos Hebeanlagen Multilift MD werden komplett mit tions- und Montagearbeiten von autorisiertem und qualifiziertem Sammelbehälter, Doppelklappen-Rückflussverhinderer, einer Fachpersonal ausgeführt werden, das sich durch eingehendes Sensoreinheit mit Schlauch und zwei Pumpen mit Kabel geliefert.

  • Seite 9: Allgemeine Beschreibung

    4. Allgemeine Beschreibung Die Grundfos Hebeanlagen Multilift MD und MLD werden kom- plett mit Sammelbehälter, Pumpen, Niveausensor, Steuerung LC 221 und Anschlusszubehör geliefert. Nachfolgend sind die einzelnen Komponenten zusammen mit einer Kurzbeschreibung aufgeführt. Abb. 1 Multilift MD, Vorder- und Rückseite Abb.

  • Seite 10: Verwendungszweck

    4.1 Verwendungszweck 6. Produktbeschreibung Die Grundfos Hebeanlagen Multilift MD und Multilift MLD sind für Die Hebeanlagen Multilift MD und MLD werden in den nach- das Sammeln und Weiterleiten von häuslichem Abwasser folgenden Unterabschnitten ausführlich beschrieben: bestimmt, das nicht über ein Freigefälle entsorgt werden kann.

  • Seite 11: Gleitringdichtung

    Dreiphasige Motoren sind durch einen in die Wicklungen einge- 1 x DN 50). Die Mittelachsen der horizontalen Zulauföffnungen bauten Thermoschalter und bei der Multilift MD/MLD 22, 24, 32 befinden sich 120 mm (DN 50) und 250 mm (DN 150) über dem und 38 durch einen zusätzlichen, in der Steuerung untergebrach-...

  • Seite 12: Niveausensor Der Multilift Md, Mld

    Ablassschraube zum Anheben der Rückschlagklappe, um die Steuerung und Überwachung der Grundfos Hebeanlage Druckleitung für Wartungs- und Reparaturarbeiten entleeren zu Multilift MD und MLD bestimmt ist. Die Steuerung erfolgt auf können. Der Rückflussverhinderer ist in Übereinstimmung mit der Basis des vom piezoresistiven Analogsensor kontinuierlich EN 12050-4 ausgeführt und entsprechend geprüft.
  • Seite 13 Für die Buskommunikation kann die LC 221 mit einer Maximale Spannung am potentialfreien Kontakt GENIbus-Schnittstelle (verfügbar ab Ende 2012) zum Anschluss an das Grundfos CIU 300 BACnet MS/TP ausgerüstet werden. Maximaler Strom am potentialfreien Kontakt Für Updates und weitere Anpassungen kann ein PC-Tool ange- Umgebungstemperatur schlossen werden.

  • Seite 14: Bedienfeld

    Bedientasten (Pos. 2) einen zusätzlichen Motorschutzschalter für dreiphasige Motoren Die Bedienung der Niveausteuerung erfolgt über die unter dem (> Multilift MD 22 oder MLD 22). Display angeordneten Bedientasten. Die Funktion der Bedien- Das Bedienfeld der Steuerung verfügt über eine Bedienschnitt-...

  • Seite 15: Innerer Aufbau Der Lc 221

    6.2.3 Innerer Aufbau der LC 221 Die Abb. 10 zeigt den inneren Aufbau der LC 221. Hinweis: Kabelanschluss für Pos. 8-15: Einen Kabelbinder verwenden, wenn die Leiter mehr als 20 mm aus dem Kabelmantel herausragen. Abb. 10 Beispiel für den inneren Aufbau der LC 221 (dreiphasige Leiterplatte) Pos.

  • Seite 16: Bedienen Der Steuerung Lc 221

    7. Bedienen der Steuerung LC 221 7.1 Beschreibung des Displays Das Display der Niveausteuerung LC 221 ist in der Abb. 11 dargestellt. Abb. 11 Display der LC 221 In der nachfolgenden Tabelle werden die im Display angezeigten Symbole sowie die dazugehörigen Funktionen und Anzeigen beschrieben.
  • Seite 17 Symbol Funktion Beschreibung Im Automatikbetrieb werden Störungen als Fehlercode und im Normalbetrieb die folgenden beiden Parameter angezeigt: • Füllstand im Behälter, wenn die Pumpen nicht laufen • Stromaufnahme, wenn mindestens eine Pumpe läuft. Laufen beide Pumpen, wird im Display die Stromaufnahme beider Pumpen angezeigt. Im Informationsmenü...

  • Seite 18: Einstellmenü

    G_01 Zurücksetzen auf Werkseinstellung EXIT EXIT Zurück zum Hauptmenü Abb. 12 Menüstruktur des Einstellmenüs *) Diese Untermenüs werden nur bei Änderung des Sensortyps benötigt. Die Sensoren für die Multilift MD und MLD sind bereits kalibriert. Weitere Informationen hierzu finden Sie in der Serviceanleitung.

  • Seite 19: Informationsmenü

    7.3 Informationsmenü Im Informationsmenü können folgende Daten ausgelesen werden: Alle Statusinformationen und Fehlermeldungen können dem • Störmeldungen Informationsmenü entnommen werden. Das Informationsmenü kann in allen Betriebsarten (EIN-AUS-AUTO) aufgerufen werden. • Betriebsstunden Zum Aufrufen des Informationsmenüs das Symbol mit Hilfe • Anzahl der Einschaltungen der Taste markieren und die Taste...

  • Seite 20: Beschreibung Der Störmeldungen

    7.4 Beschreibung der Störmeldungen Bei Auftreten einer Störung leuchtet das Symbol , ertönt ein akustisches Alarmsignal und es wird der zugehörige Fehlercode im Display angezeigt. Wurde die Störmeldung automatisch zurückgesetzt, so dass der Fehlercode nicht mehr im Display angezeigt wird, kann die Art der Störung durch Aufrufen des Fehlerspeichers (siehe Abb.
  • Seite 21 Zurücksetzen Fehler- Angezeigter Blinkende Bedeutung Störmeldungen Beschreibung code Text Symbole Autom. Man. Relais oder Pumpe 1 erhält ein Einschaltsignal, reagiert aber nicht. Diese Stö- F016 Schütz schließt RELAY rung wird durch die kontinuierliche Messung des Stroms nicht, Pumpe 1 festgestellt. Relais oder Pumpe 2 erhält ein Abschaltsignal, reagiert aber nicht.

  • Seite 22: Installieren Der Hebeanlage

    8. Installieren der Hebeanlage 8.1 Allgemeine Hinweise Vor dem Installieren der Hebeanlagen Multilift MD oder MLD ist unbedingt darauf zu achten, dass alle örtlichen Vorschriften hin- sichtlich der Entlüftung, des Zugangs zur Anlage, usw. befolgt werden. 8.1.1 Einbauskizzen Abb. 15 Einbauskizze für die Multilift MD Abb.

  • Seite 23: Richtlinien Für Die Installation Von Hebeanlagen

    Unterhalb der Aufstellungshöhe ist ein Pumpensumpf (eine und 315 mm eingestellt werden. Die gängigsten Zulaufhöhen Vertiefung) vorzusehen. Wird die Hebeanlage Multilift MD oder (180, 250 und 315 mm) sind neben dem Zulauf markiert. Multilift MLD in einem Keller aufgestellt, bei dem die Gefahr Siehe Abb.
  • Seite 24 Um scharfe Schnittkanten zu vermeiden, sind die Öffnungen zu entgraten. Abb. 19 Lose eingedrehte Schraube im Außenring Bei der Auslieferung der Hebeanlagen Multilift MD sind die Schrauben nur lose im Außenring des Drehflansches eingedreht. Siehe Abb. 19. Vor dem Anschließen der Zulauf- Achtung leitung sind alle Schrauben mit max.

  • Seite 25: Anschließen Der Zulaufleitung, Multilift Mld

    Abb. 23 Minimale Zulaufhöhe für die Multilift MLD versehentlich wieder eingeschaltet werden kann. Die Installation darf nur von einer autorisierten Fachkraft in Über- 8.3.3 Weitere Anschlüsse für die Multilift MD und MLD einstimmung mit den örtlichen Vorschriften vorgenommen 1. Die Druckleitung anschließen.

  • Seite 26: Elektrischer Anschluss

    Änderungen in diesen Untermenüs sind nur erforderlich, wenn ein der Steuerung angegeben. Es ist darauf zu achten, dass die auf anderer Sensortyp gewählt wird. Die für die Multilift MD und MLD dem Typenschild der Steuerung angegebenen elektrischen Daten verwendeten Sensoren sind ab Werk kalibriert. Weitere Informatio- mit der vorhandenen Spannungsversorgung übereinstimmen.

  • Seite 27: Schaltpläne

    9.5 Schaltpläne Abb. 29 Schaltplan für dreiphasige Multilift MD/MLD.22.3.4 mit Schaltschütz Abb. 27 Schaltplan für einphasige Multilift MD/MLD.12.1.4 und MD/MLD.15.1.4 Abb. 30 Schaltplan für dreiphasige Multilift MD/MLD.24.3.2, MD/MLD.32.3.2 und MD/MLD.38.3.2 mit Motorschutzschalter Abb. 28 Schaltplan für dreiphasige Multilift MD/MLD.12.3.4 und MD/MLD.15.3.4...

  • Seite 28: Inbetriebnahme

    3. Die Absperrventile in der Druckleitung und den Zuläufen dem Sammelbehälter lastet. Lange Rohrleitungsabschnitte, öffnen. Schieber, usw. sind entsprechend bauseits zu haltern. 4. Den Wasserzulauf eines an einem Zulauf der Multilift MD oder • Leistungsaufnahme MLD angeschlossenen Entwässerungsgegenstandes öffnen Siehe Typenschild.

  • Seite 29: Wartungsarbeiten An Der Mechanik

    11.1 Wartungsarbeiten an der Mechanik • Eventuell vorhandene Ablagerungen und/oder Schlamm- ansammlungen im Sammelbehälter entfernen. • Eventuell vorhandene Verstopfungen auf der Zulaufseite der Hebeanlage entfernen. Verstopfungen werden typischerweise durch größere, feste Gegenstände in der Leitung verursacht. • Die Dichtungen von Ventilanschlüssen usw. prüfen und ggf. austauschen.

  • Seite 30: Reinigen Des Niveausensors

    Dabei nicht am Schlauch ziehen. Wird Grundfos mit der Instandsetzung der Hebeanlage beauftragt, 4. Das Staudruckrohr und den Kondensatabscheider, die beide muss unbedingt vor dem Versand der Hebeanlage mit Grundfos unter dem Schraubdeckel angebracht sind, auf mögliche Kontakt aufgenommen werden. Dabei sind alle erforderlichen Ablagerungen prüfen.

  • Seite 31: Störungsübersicht

    Niveausensors) und die Hebeanlage erneut einschalten. und/oder "F006" angezeigt. Das Kabel und die Kabelverbindung an der Steuerplatine prü- fen. Ist das Signal immer noch fehlerhaft, wenden Sie sich bitte an Grundfos. g) Die Spannungsversorgungsplatine oder die Die Spannungsversorgungsplatine oder die LCD-Platine LCD-Platine ist defekt.

  • Seite 32: Technische Daten

    Siehe Typenschild Bauteil Werkstoff Pumpengehäuse Grauguss Laufrad Luranyl Pumpenwelle Edelstahl 1.4301 Motorkabel Neopren O-Ringe Nitrilkautschuk (NBR) Multilift MD Spannung Leistung P1 / P2 Drehzahl Start Betriebsart Polzahl Steckertyp Multilift MLD [kW] [min MD/MLD.12.1.4 1 x 230 V 1,9 / 1,4...

  • Seite 33: Kennlinien

    13.5 Kennlinien Die Kennlinien dienen als Richtwerte und dürfen nicht als fest zugesicherte Werte angesehen werden. Es können somit keine Rechtsansprüche aus den Angaben abgeleitet werden. Toleranzen gemäß ISO 9906 Anhang A. [kPa] Multilift MD/MLD Min. flow rate DN 80 50 Hz ISO 9906 Annex A Min.

  • Seite 34: Entsorgung

    14. Entsorgung Dieses Produkt sowie Teile davon müssen umweltgerecht entsorgt werden: 1. Nutzen Sie die öffentlichen oder privaten Entsorgungs- gesellschaften. 2. Ist das nicht möglich, wenden Sie sich bitte an die nächste Grundfos Gesellschaft oder Werkstatt. Technische Änderungen vorbehalten.

  • Seite 35: Anhang

    Anhang Fig. A - Dimensional sketches - MD...
  • Seite 36 Fig. B - Dimensional sketches - MLD...
  • Seite 37 GRUNDFOS Hellas A.E.B.E. Минске Turkey 20th km. Athinon-Markopoulou Av. New Zealand 220123, Минск, GRUNDFOS POMPA San. ve Tic. Ltd. Sti. P.O. Box 71 ул. В. Хоружей, 22, оф. 1105 GRUNDFOS Pumps NZ Ltd. Gebze Organize Sanayi Bölgesi GR-19002 Peania Тел.: +(37517) 233 97 65,...
  • Seite 38 Vorausdenken bestimmt unser Handeln Innovation ist unsere Zukunft 98127059 1112 The name Grundfos, the Grundfos logo, and the payoff be think innovate are registered trademarks ECM: 1100080 owned by Grundfos Holding A/S or Grundfos A/S, Denmark. All rights reserved worldwide. www.grundfos.com...
