5.1.4 Motorkabel
Motorkablet er tilsluttet motoren via en kabelgennemføring.
Kapslingsklassen er IP68. Kablets længde er enten 4 eller 10 m.
Typeskilt, motor
1 DK - 8850 Bjerringbro, Denmark
Prod.-Nr. 98189706 - A
2
P.c. 1217
f 50 Hz
3
Phases 3
4
U 400
V
5
5.3 A
I
1/1
6
2.8
P kW
1
7
P 2.2
2
8

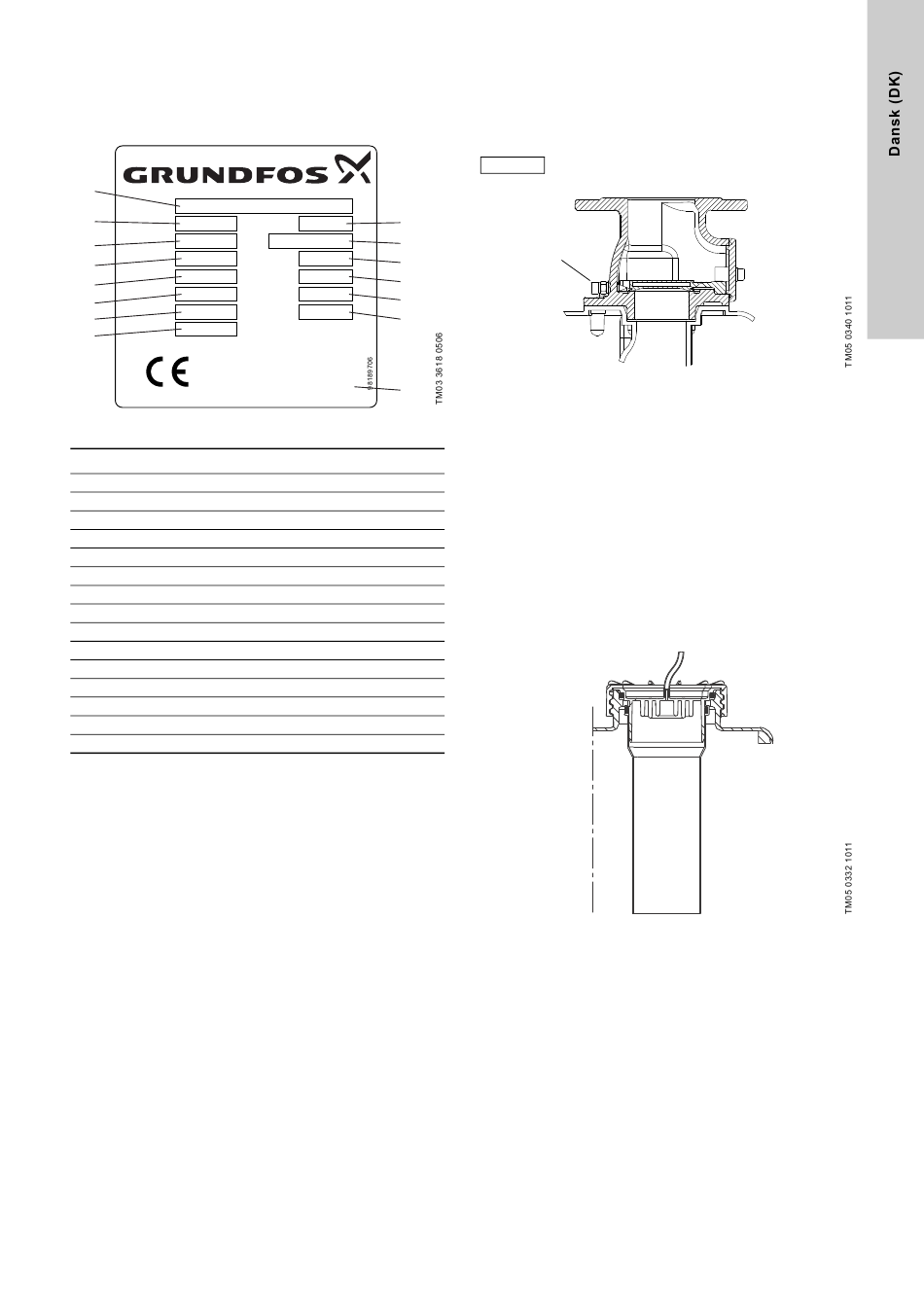

Fig. 3 Typeskilt, motor
Pos. Beskrivelse
1 Produktnummer og model
2 Produktionskode, år og uge
3 Frekvens
4 Antal faser
5 Mærkespænding
6 Mærkestrøm
7 Indgangseffekt
8 Akseleffekt
9 Serienummer
10 Driftsform
11 Effektfaktor
12 Nominel hastighed
13 Isolationsklasse
14 Vægt
15 Produktionsland
Serial no. 001 9
S3-40%-1min
10
0.77
11
-1
n 1405 min
12
F
13
G 24 kg
14
IP68
Made in Germany
15
5.1.5 Kontraventil
DN 80-kontraventilen har en tømmeskrue til at løfte den interne
ventilklap for at tømme afgangsrøret når der skal foretages vedli-
geholdelse og service. Ventilen er konstrueret og afprøvet i hen-
hold til EN 12050-4. Se fig. 4.
Løsn låsemøtrikken en smule før tømmeskruen dre-
Bemærk
jes.
Tømmeskrue
Fig. 4 Kontraventil

5.1.6 Niveausensor

Den piezoresistive tryksensor i styringen er forbundet til et trykrør
i beholderen via en slange. Skruelåget hvor slangen er tilsluttet,
indeholder tilslutning til et DN 100-rør. Dette rør, også kaldet tryk-
røret, strækker sig ned i beholderen. Når væskestanden stiger,
trykkes luften inde i trykrøret og slangen sammen, og den piezo-
resistive sensor omsætter denne trykændring til et analogt signal.
Kontrolboksen anvender dette analoge signal til at starte og
stoppe pumpen og til at alarmere ved høj vandstand. Trykrøret er
fastgjort under skruelåget og kan tages op i forbindelse med ved-
ligeholdelse, service og rengøring af den indvendige side af røret.
Tæthed sikres af en O-ring.
Slangen fås i enten 4 eller 10 m længde. Slangen skal forbindes
til styringen.
Fig. 5 Skruelåg med slange og DN 100-rør
