5. Termék leírás
Az Multilift M átemelő berendezés leírását az alábbi fejezetek
tartalmazzák:
• a 5.1 Átemelő berendezés fejezet tartalmazza az átemelő
berendezés, gyűjtőtartály, szivattyú, visszacsapó szelep és
szintérzékelő leírását.
• a 5.2 LC 221 szintvezérlés
leírását, funkcióit és működését.
A 7. Az átemelő berendezés telepítése
fejezetekben a berendezés részei egy egységként szerepelnek.
5.1 Átemelő berendezés
A Grundfos Multilift M átemelő berendezések egy- vagy
háromfázisú szivattyúval, LC 221 szintvezérléssel és
szinttávadóval együtt, komplett egységként kerülnek leszállításra.
Típuskód, átemelő berendezés
Példa
Multilift átemelő berendezés
Tengelyteljesítmény, P / 100 [W]
2
1 = egyfázisú motor
3 = háromfázisú motor
2 = 2-pólusú motor
4 = 4-pólusú motor
Adattábla, átemelő berendezés
1
DK - 8850 Bjerringbro, Denmark
2
Typ
Prod.-Nr.
3
P. c.
4
f Hz
5
Phases
6
U V
7
A
I
1/1
8
P kW
1
19
0197
98127055
20
9

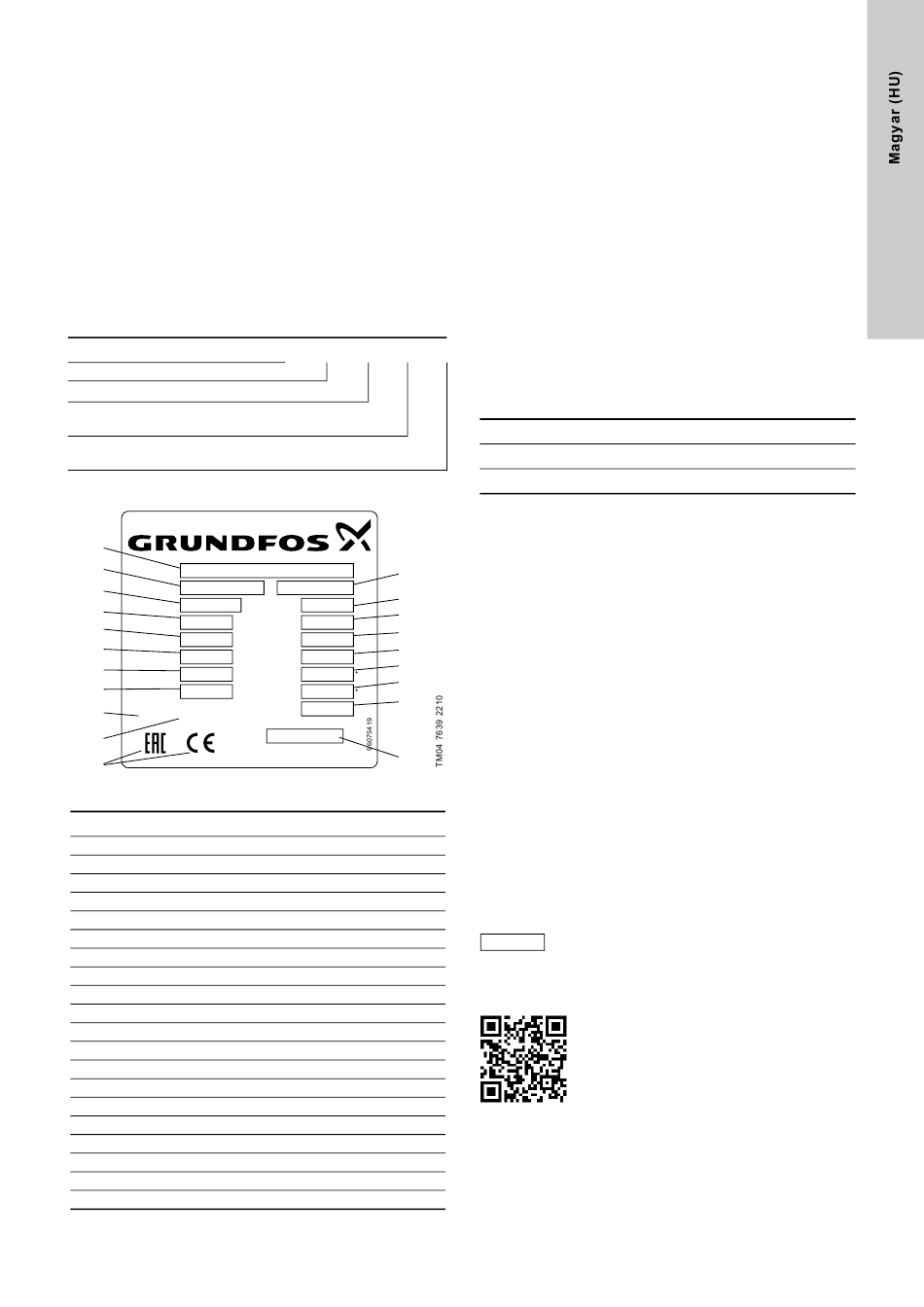

2. ábra Adattábla, átemelő berendezés
Poz. Leírás
1 Típusmegjelölés
2 Cikkszám
3 Gyártási kód, év és hét
4 Frekvencia [Hz]
5 Fázisok száma + feszültség [V]
6 Feszültség [V]
7 Áramfelvétel teljes terhelésnél [A]
8 Motor felvett teljesítménye P1 [kW]
9 EAC és CE jelzések
10 Üzemmód
11 Gyártási szám
12 Maximális térfogatáram [m
13 Minimális szállítómagasság [m]
14 Maximális szállítómagasság [m]
15 Maximális közeghőmérséklet [°C]
16 Maximális környezeti hőmérséklet [°C]
17 Tömeg [kg]
18 Az európai szabvány azonosító kódja
19 Minősítő szervezet
20 A teljesítménynyilatkozat referenciaszáma
fejezet tartalmazza a vezérlés és
fejezetben és további
M .22 .3
10
11
Serial no.
12
3
m /h
Q
max
13
m
H
min
14
m
H
max
15
T Med C
max
16
T Amb C
max
17
G kg
Made in Germany
18
3
/h]
5.1.1 Gyűjtőtartály
A gáz- és szagtömör gyűjtőtartály a szennyvízzel szemben
ellenálló polietilénből (PE) készül, és rendelkezik a bemeneti
csövek, nyomócsövek, a szellőzőcső és a tartozékként
rendelhető kézi membránszivattyú bekötéséhez szükséges
csőcsatlakozási pontokkal.
A gyűjtőtartály rendelkezik egy elfordítható, excentrikus befolyó
csonk lemezzel, melynek csőközép magassága 180 és 315 mm
közötti padlószint feletti magasságra állítható be. A szokásos
szintek jelölése a bemenet mellett látható. Lásd
berendezés telepítése
oldalán összesen három vízszintes bemeneti csonkkal
(2 x DN 100, 1 x DN 50), és a tartály tetején két függőleges
belépőcsonkkal (1 x DN 150, 1 x DN 50). A vízszintes
beömlőnyílások tengelymagassága 180 mm és 250 mm
a padlószint felett.
Az oldalsó és hátsó bemenetek 180 ill. 250 mm-rel a padlószint
felett vannak, az EN 33 és EN 37 szerinti kialakítású falra szerelt
.4
vagy álló WC csészék direkt bekötéséhez. A többi bemenetre
egyéb szaniterek csatlakoztathatók.
A tartály térfogat és a hasznos térfogat (a start és a stop közötti
térfogat) az alábbi táblázatban látható:
Bemeneti szint [mm]
A tartály teljes térfogata [l]
Hasznos térfogat [l]
A megfelelő bemeneti start szint beállítását a beüzemelési
fázisban kell elvégezni a beállítás menüben. Lásd
menü fejezet.
Az elektromos csatlakoztatás utáni első lépés a beüzemelési
fázisban a szint beállítás.
A kiülepedés megelőzése érdekében a tartály alját úgy alakították
ki, hogy a szennyvizet a szivattyúhoz vezesse.
5.1.2 Szivattyú
A szivattyú szabad átömlésű Vortex járókerékkel készül, ami
a szivattyú teljes élettartama alatt szinte változatlan teljesítményt
biztosít. A motor állórész ház öntöttvasból készül. A szivattyú
csúszógyűrűs tengelytömítéssel rendelkezik.
További műszaki adatok: lásd
Az egyfázisú motorok védelme a tekercsekbe épített
hőkapcsolók, üzemeltetésük pedig a szekrényben elhelyezett
kondenzátorok segítségével történik.
A háromfázisú motorok túlterhelés elleni védelmét a motor
tekercsekbe épített hőkapcsoló és a Multilift M22, M24, M32 és
M38 vezérlőszekrényébe épített hőkioldó biztosítja.
Ha a három fázisú szivattyúknál a fázissorrend hibás, a vezérlés
hibát jelez, és nem engedi indulni a szivattyúkat. A fázissorend
változtatásáról további információ a 14. ábrán szerepel.
A forgásiránnyal kapcsolatos további információt a
fejezet tartalmaz.
A motor túlterhelés esetén automatikusan leáll.
A motor automatikusan elindul, amint visszahűlt
Megjegyz.
a normál hőmérsékletre.
A jelleggörbék megtekinthetők az adatközlő füzetben, amely
a QR kódon vagy a következő hivatkozáson keresztül letölthető:
http://net.grundfos.com/qr/i/98288126
5.1.3 Tengelytömítés
A szivattyúnak három tengelytömítése van, a köztes olajtér
olajtöltésű és nem igényel karbantartást. Csere esetén lásd
a szerviz utasításokat.
7.3 Az átemelő
fejezet. A gyűjtőtartály rendelkezik még az
180 250
92
34 49
6.2 Beállítások
12. Műszaki adatok fejezet.
10.2 Motor
315
62
281
