5.1.4 Cablul motorului
Cablul este conectat la partea de motor printr-un dispozitiv de
intrare. Clasa de protecție este IP68. Lungimea cablului este ori
4 ori 10 m.
Plăcuţă identificare, motor
1 DK - 8850 Bjerringbro, Denmark
Prod.-Nr. 98189706 - A
2
P.c. 1217
f 50 Hz
3
Phases 3
4
U 400
V
5
5.3 A
I
1/1
6
2.8
P kW
1
7
P 2.2
2
8

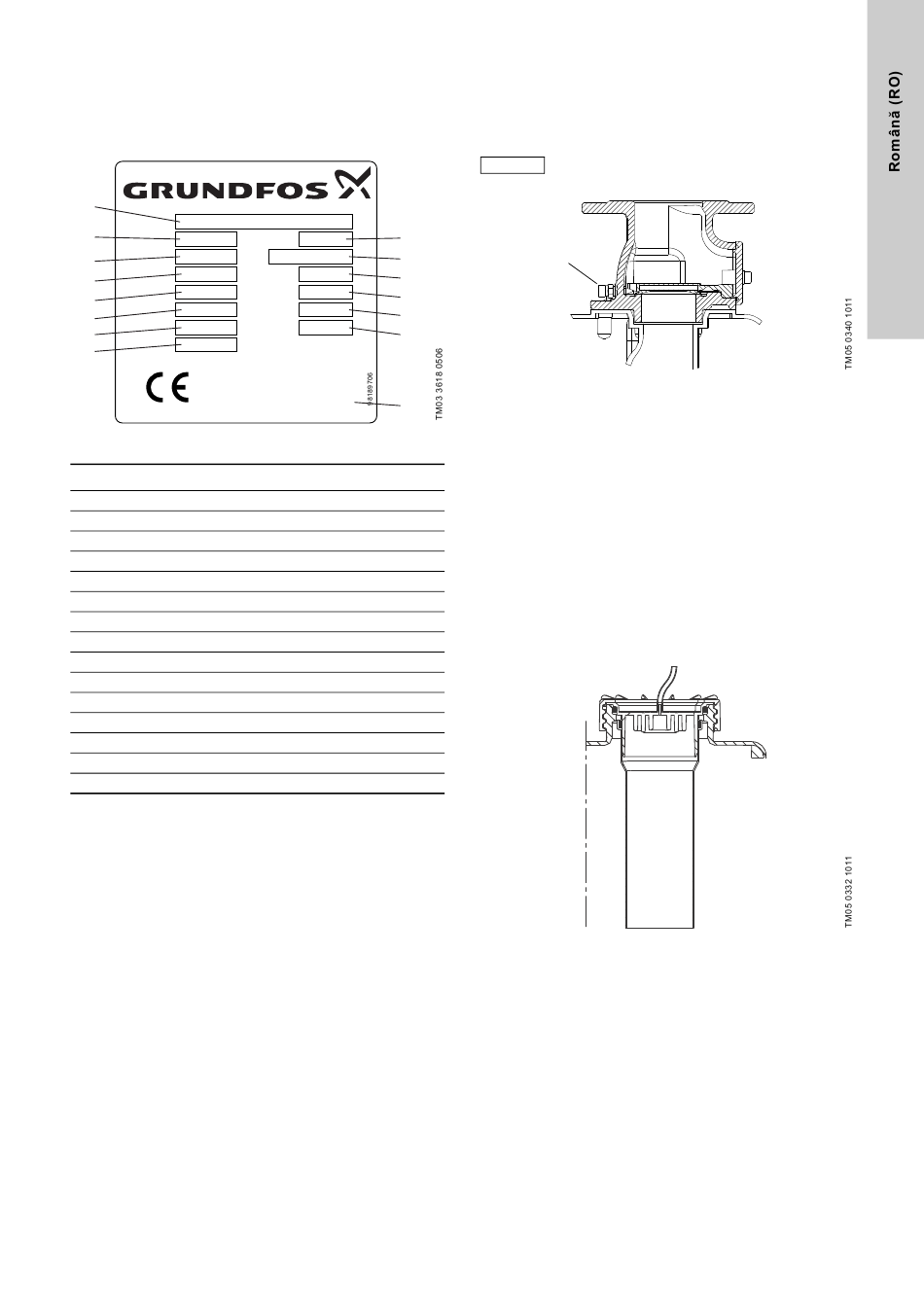

Fig. 3 Plăcuţă identificare, motor
Poz. Descriere
1 Număr şi model de produs
2 Cod de producţie, an şi săptămână
3 Frecvenţa
4 Număr de faze
5 Tensiune nominală
6 Curent nominal
7 Putere de intrare
8 Putere arbore
9 Serie
10 Mod de exploatare
11 Factor de putere
12 Turația nominală
13 Clasa de izolaţie
14 Greutate
15 Ţara de origine
Serial no. 001 9
S3-40%-1min
10
0.77
11
-1
n 1405 min
12
F
13
G 24 kg
14
IP68
Made in Germany
15
5.1.5 Clapetă de reţinere
Clapeta de retinere DN 80 include un buson de drenare pentru a
ridica capacul intern pentru a drena conducta de refulare in caz
de mentenanta sau service. Clapeta este proiectata si testata
conform EN12050-4. Vezi fig. 4.
Slăbiți contrapiuliţă un pic înainte de a întoarce
Notă
buşonul de scurgere.
Buşon de scurgere
Fig. 4 Clapetă de reţinere
5.1.6 Senzor de nivel
Senzorul de presiune piezo rezistiv plasat în controller este
conectat printr-un furtun la ttubul de presiune din rezervor.
Bușonul filetat unde este racordat furtunul include un racord
pentru un tub DN 100. Acest tub, tub de presiune, se prelungește
jos în rezervor. Nivelul de lichid în creștere comprimă aerul din
interiorul tubului de presiune și furtun, și senzorul piezo rezistent
transformă presiunea în schimbare în semnal analog. Cutia de
control folosește semnalul analogic pentru a porni și opri pompa
și de a indica alarma de nivel ridicat al apei. Tubul de presiune
este fixat sub soclul filetat și poate fi scos pentru întreținere,
service și pentru curățirea din interiorul tubului. O garnitura O
asigura etansarea.
Furtunul este furnizat de 4 m sau 10 m. Furtunul trebuie să fie
conectat la controller.
Fig. 5 Bușon filetat cu furtun și tub DN 100
