6.4 Vikailmaisujen kuvaus
Vian ilmetessä symboli tulee näkyviin, summeri antaa varoitusäänen ja vikakoodi kirjoitetaan 14-segmenttisillä merkeillä näytölle.
Nähdäksesi vian laadun, jos se kuittautuu automaattisesti eikä koodia enää näy, avaa vikaloki (ks. kuva 13). Symboli
vistä, kun poistut vikalokista.
Viimeisimmät 20 vikaa tallentuvat vikalokiin vikakoodeina. Vikakoodien merkitys selostetaan seuraavassa taulukossa:
Vikakoodi Merkitys
F001 Vaihejärjestyksen vika
F002 Yksi vaihe puuttuu
F003 Korkea nestepinta
F004 Anturivika
F005 Ylilämpötila, pumppu 1
F006 Ylilämpötila, pumppu 2
F007 Ylivirta, pumppu 1
F008 Ylivirta, pumppu 2
F009 Alivirta, pumppu 1
F010 Alivirta, pumppu 2
Käyttöaika ylittynyt,
F011
pumppu 1
Käyttöaika ylittynyt,
F012
pumppu 2
F013 Ulkoinen vika
F014 Akkuvika
Rele tai kontaktori ei
F015
avaudu, pumppu 1
Rele tai kontaktori ei
F016
sulkeudu, pumppu 1
Rele tai kontaktori ei
F017
avaudu, pumppu 2
Rele tai kontaktori ei
F018
sulkeudu, pumppu 2
F019
Tiedonsiirtovika
F117

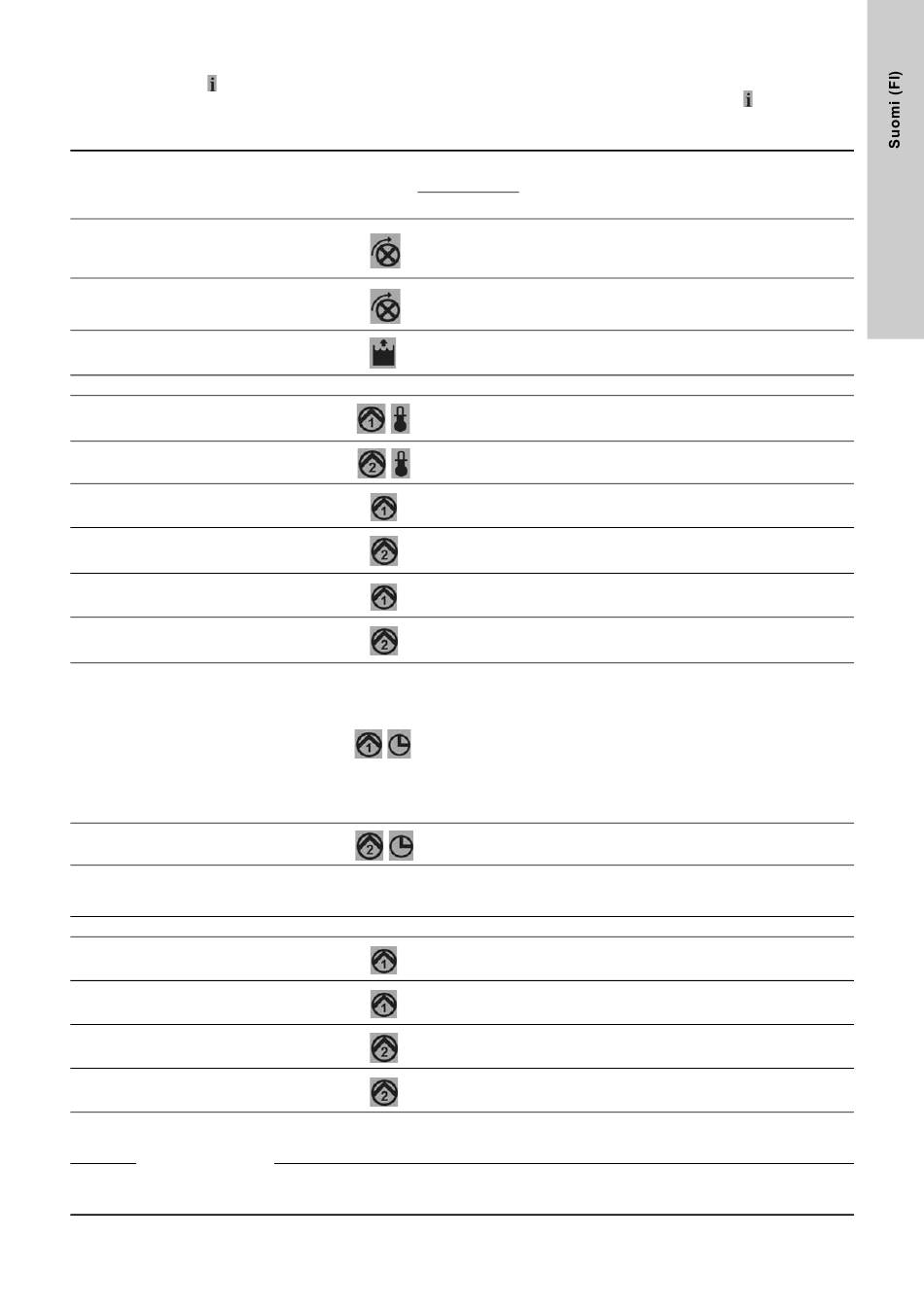

Vikailmaisujen
Näytettävä Vilkkuvat
kuittaus
teksti symbolit
Autom.
F001
F002 ●
F003 ●
SENSOR - ●
TEMP ●
TEMP ●
F007
F008
F009 ●
F010 ●
F011 ●
F012 ●
EXT -
BAT - ●
RELAY
RELAY
RELAY
RELAY
Näyttö ei
ole päällä.
F117
Kuvaus
Man.
(Vain kolmivaihepumpuissa)
● Vaihejärjestys ohjauskortin ja teholähteen välillä on
väärä. Katso kuva 14.
(Vain kolmivaihepumpuissa)
●
Yksi vaihe puuttuu.
Nesteen pinta on korkealla esiasetettuun arvoon verrat-
●
tuna.
● Anturin signaali alueen ulkopuolella tai katkennut.
Säätimeen kytketyt lämpösuojakytkimet pysäyttävät pum-
●
pun ylikuumenemistapauksessa.
● Ei käytössä Multilift M:n kanssa.
Pumppu pysähtyy, jos ylivirtaa mitataan tietyn ajan verran
●
(jumisuojaus).
● Ei käytössä Multilift M:n kanssa.
Pumppu pysähtyy, jos alivirtaa mitataan tietyn ajan verran
●
(kuivakäyntisuojaus).
● Ei käytössä Multilift M:n kanssa.
Pumppu on ollut käynnissä yli sallitun käyntiajan. Säädin
on pysäyttänyt pumpun asetetuksi jäähtymisajaksi, jotta
pumppu ei ylikuumene. Käyntiaika ja jäähtymisaika mää-
räytyy pumpun tyypin mukaan. Pumpun käyttötapa on
merkitty tyyppikilpeen.
●
Tarkasta, että painepuolen venttiili on auki.
Tarkasta, että takaiskuventtiili toimii oikein. Jos takaisku-
venttiili vuotaa, lähtöputkessa oleva neste voi päästä vir-
taamaan takaisin säiliöön.
Poista tukokset ilmausjärjestelmästä. Katso kuva 31.
● Ei käytössä Multilift M:n kanssa.
Ulkoinen pintakytkin voidaan kytkeä säätimeen antamaan
● hälytys kellarin tulviessa pumppaamon ulkopuolella poh-
javeden tai rikkoutuneen vesiputken takia.
● Paristo on tyhjä ja se on vaihdettava.
Pumppu saa pysäytyssignaalin, mutta ei reagoi.
●
Tilanne tunnistetaan virran mittauksen avulla.
Pumppu saa käynnistyssignaalin, mutta ei reagoi.
●
Tilanne tunnistetaan virran mittauksen avulla.
● Ei käytössä Multilift M:n kanssa.
● Ei käytössä Multilift M:n kanssa.
Piirilevyn ja näytön välinen tiedonsiirtovika. Näyttö ei ole
● päällä, ja vikakoodi näkyy vain PC Tool -sovelluksessa.
Tarkasta piirilevyn ja näytön välinen Ethernet-kaapeli.
Piirilevyn ja näytön välinen tiedonsiirtovika. Näyttö on
● päällä, ja näytössä näkyy vikakoodi F117. Tarkasta piirile-
vyn ja näytön välinen Ethernet-kaapeli.
poistuu näky-
