5.2.3 Vidinis LC 221 išdėstymas
10
pav. parodytas vidinis LC 221 išdėstymas.

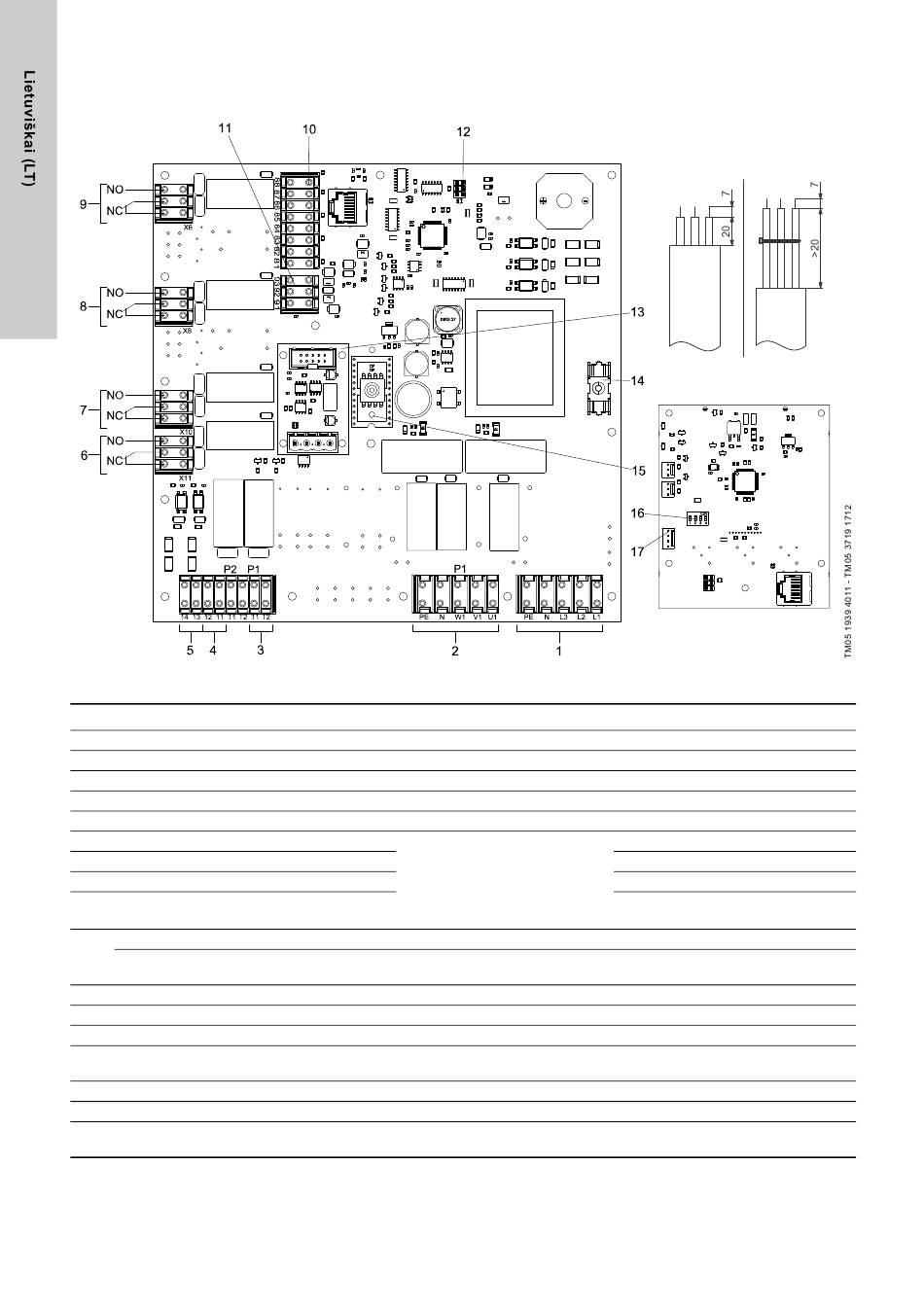

10 pav. Vidinis LC 221 išdėstymas (trijų fazių plokštė, kaip pavyzdys)
Poz.
Aprašymas
1
Elektros maitinimo gnybtai
2
Siurblio 1 prijungimo gnybtai
3
Termorelės prijungimo gnybtai, siurblys 1
4
Išorinio aliarmo panaikinimo gnybtai
5
Išorinio aliarmo (ne dėl lygio bake) gnybtai
6
Bendro sutrikimo gnybtai
7
Aukšto vandens lygio aliarmo gnybtai
8
Sutrikimo gnybtai, siurblys 1
9
Darbo signalizavimo gnybtai, siurblys 1
Lygio daviklių (papildomų) gnybtai
10
Papildomo aukšto vandens lygio (bake) aliarmo
gnybtai
11
Analoginio jutiklio gnybtai
12
Jungtis kompiuteriui
13
Jungtis GENIbus sąsajos moduliui
14
Valdymo grandinės saugiklis
15
Pjezorezistorinio slėgio jutiklio modulis
16
DIP jungikliai
17
Jungtis 9 V baterijai
336
Pastabos
230 V
230 V
Nulinio potencialo persijungiantys
NO/NC kontaktai, maks. 250 V / 2 A.
Dėmesio: šiuos gnybtus galima
prijungti prie maitinimo tinklo
įtampos arba žemos įtampos, bet ne
prie abiejų kartu.
Skaitmeninis
Skaitmeninis
0-5 V arba 4-20 mA
Nenaudojama
Plonavielis saugiklis:
100 mAT / 20 mm x ∅5
0-5 V
Nenaudojama
Tik neįkraunamosios baterijos.
Valdiklyje nėra baterijos kroviklio.
Pastaba. 6-11 poz. kabelių jungtys:
jei laidai iš kabelio apvalkalo išsikiša
daugiau kaip 20 mm, naudokite spaustukus.
Gnybtų žymėjimas
PE, N, L3, L2, L1
PE, N, W1, V1, U1
T1, T2
11, 12
13, 14
X11
X10
X8
X6
81-88
81, 82
91 (žemė), 92 (signalas), 93 (12 V)
-
-
-
-
-
-
