6. Priključite izhodno cev.
Izolacijski ventil namestite med nepovratni ventil in dobavljeno
prilagodljivo cev DN 100 (notranji premer 110 mm).
Prilagodljivo povezavo je mogoče zagotoviti, če so izpustne
cevi in konci cevi priključnega dela oddaljeni približno 3 cm.

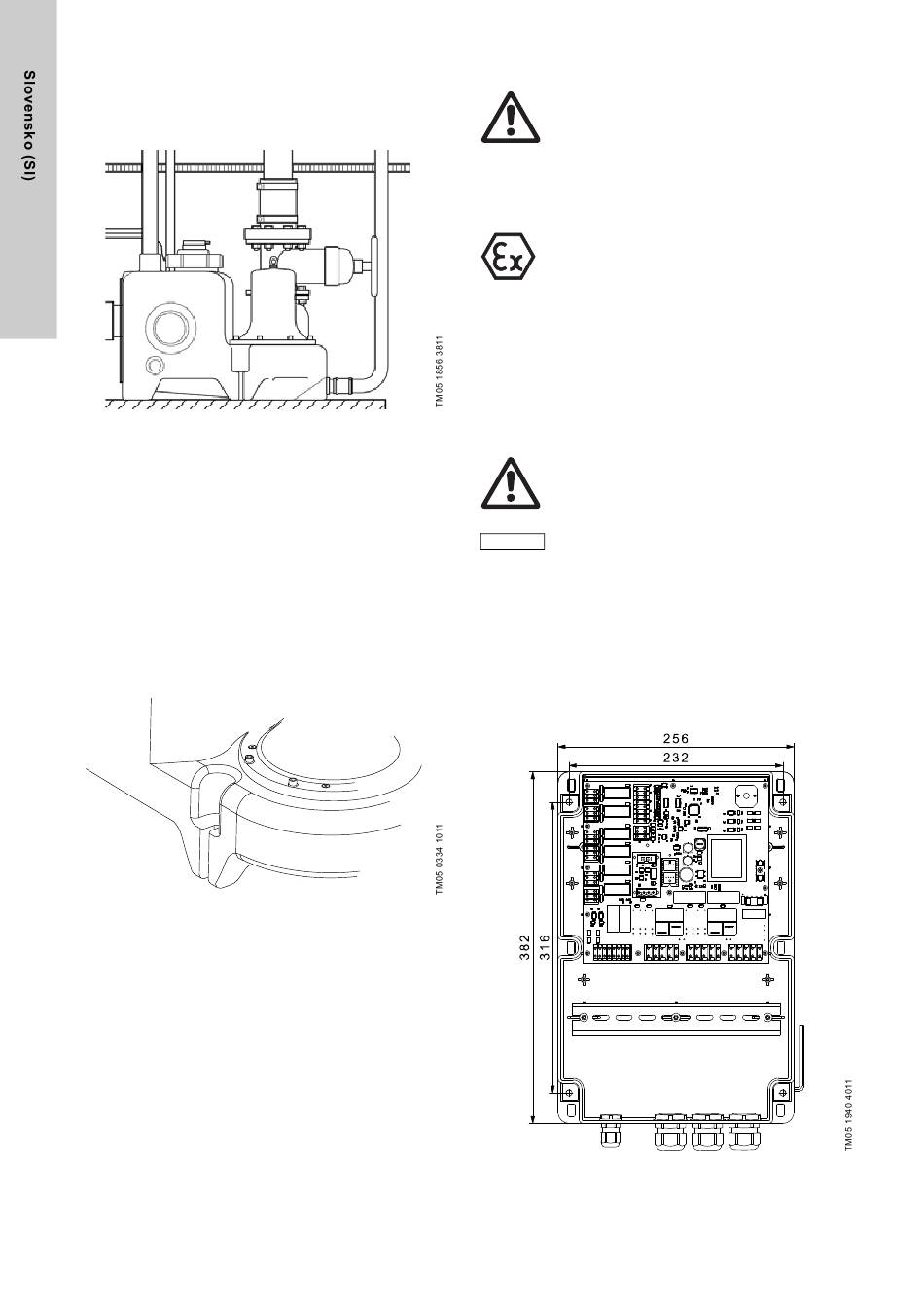

Slika 22 Zaporni ventil na vrhu nepovratnega ventila
7. Priključite odzračevalno cev.
Prezračevalna odprtina DN 70 na vrhu zbiralnika je odprta.
Povežite prezračevalne cevi do prezračevalne odprtine s
prilagodljivim kosom povezave. Prezračevalno cev je treba
speljati na prosto skladno s krajevnimi predpisi. Če zračenje
nad streho ni mogoče, se prepričajte, da je uporaba
prezračevalnih ventilov (obvezna oprema) skladna s
krajevnimi predpisi. Prilagodljivo povezavo je mogoče
zagotoviti, če je med prezračevalno cevjo in prezračevalno
odprtino približno 3 cm.
8. Priključite membransko črpalko (dodatna oprema).
Pritrdite membransko črpalko na izhodno stran. Za lažje
servisiranje drenažne črpalke je na priključek zbiralnika
priporočljivo namestiti 1 1/2-colski zaporni ventil.
9. Zbiralnik pritrdite na tla.
Slika 23 Pritrdilno mesto za pritrditev posode na tla.
546

8. Namestitev krmilnika LC 221

Opozorilo
Pred izvajanjem priključitev na krmilniku LC 221 ali
delu na črpalki itd. zagotovite, da je napajanje
izključeno in da se ga ne da po naključju vključiti.
Instalacijo mora opraviti pooblaščeno osebje in v skladu z
lokalnimi predpisi.

8.1 Mesto vgradnje

Opozorilo
Krmilnika LC 221 ne namestite v eksplozivno
nevarna področja.
LC 221 se lahko namesti v okolje, kateremu temperatura niha
med 0 °C in +40 °C.
Razred zaščite: IP56.
Krmilnik namestite kar se da blizu črpalne postaje.
Pri zunanji namestitvi krmilnika LC 221 ga je treba namestiti v
zaščitno lopo ali omarico. Krmilnika LC 221 ne smete izpostavljati
neposredni sončni svetlobi.
8.2 Mehanska montaža
Opozorilo
Med vrtanjem lukenj pazite, da ne poškodujete
kablov ali vodnih in plinskih cevi. Zagotovite varno
namestitev.
Krmilnik LC 221 lahko namestite, ne da bi odstranili
Nasvet
pokrov.
Postopajte kot sledi:
• Krmilnik LC 221 namestite na ravno steno.
• Pri namestitvi krmilnika LC 221 naj bodo kabelske uvodnice
obrnjene navzdol (na spodnjo ploščo omarice je po potrebi
treba namestiti dodatne kabelske uvodnice).
• Krmilnik LC 221 s štirimi vijaki namestite skozi namestitvene
luknje na zadnji strani omarice. Izvrtajte namestitvene luknje s
6 mm svedrom, ki je dobavljen poleg krmilnika. Pritrdite vijake
v namestitvene luknje in privijte. Pritrdite plastično ploščico.
Slika 24 Namestitev krmilnika na steno
