5.1.4 Motor kablosu
Motor kablosu, bir kablo girişinden motora bağlanmıştır.
Muhafaza sınfı IP68'dir. Kablo uzunluğu 4 veya 10 metredir.
Etiket, motor
1 DK - 8850 Bjerringbro, Denmark
Prod.-Nr. 98189706 - A
2
P.c. 1217
f 50 Hz
3
Phases 3
4
U 400
V
5
5.3 A
I
1/1
6
2.8
P kW
1
7
P 2.2
2
8

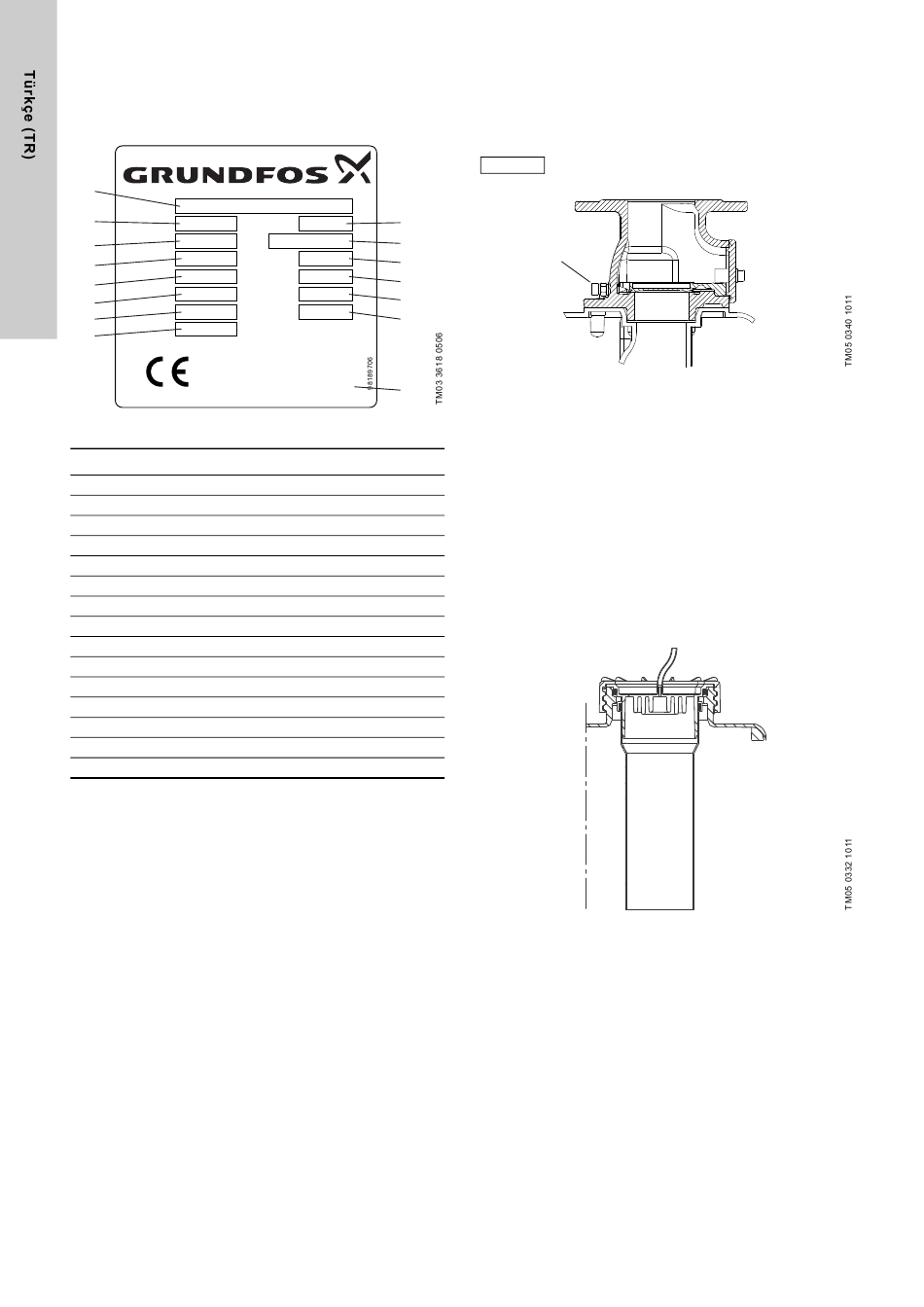

Şekil 3 Etiket, motor
Konum Açıklama
1 Ürün numarası ve modeli
2 Üretim kodu, yılı ve haftası
3 Frekans
4 Faz sayısı
5 Nominal voltaj
6 Nominal akım
7 Giriş gücü
8 Şaft gücü
9 Seri numarası
10 Çalışma modu
11 Güç faktörü
12 Nominal hız
13 İzolasyon sınıfı
14 Ağırlık
15 Üretildiği ülke
582
Serial no. 001 9
S3-40%-1min
10
0.77
11
-1
n 1405 min
12
F
13
G 24 kg
14
IP68
Made in Germany
15
5.1.5 Çek valf
DN 80 çek valf, bakım veya onarım için basma borusunun tahliye
edilmesi amacıyla dahili subap kapağını kaldırmak için bir tahliye
vidasına sahiptir. Valf, EN 12050-4 standardına göre tasarlanmış
ve test edilmiştir. Bkz. şek. 4.
Tahliye vidasını çevirmeden önce kilit somununu
Not
biraz gevşetin.
Tahliye vidası
Şekil 4 Çek valf
5.1.6 Seviye sensörü
Kontrolöre yerleştirilen piezo dirençli basınç sensörü bir hortum
vasıtasıyla tank içindeki basınç borusuna bağlıdır. Hortumun
bağlandığı vidalı kapak bir DN 100 boru bağlantısına sahiptir. Bu
basınç borusu, tankın içine uzanır. Yükselen sıvı seviyesi, basınç
borusu ve hortum içindeki havayı sıkıştırır ve piezo dirençli
sensör değişen basıncı bir analog sinyale dönüştürür. Kontrol
kutusu, pompayı çalıştırmak ve durdurmak ve yüksek su seviyesi
alarmını belirtmek için analog sinyali kullanır. Basınç borusu,
vidalı kapak altında sabitlenmiştir ve bakım, servis ve tüpün içini
temizlemek amacıyla sökülebilir. O-ring sızdırmazlık garantisi
verir.
Hortum 4 veya 10 m uzunluklarda sağlanmaktadır.
Hortum, kontrolöre bağlanmalıdır.
Şekil 5 Hortumlu vidalı kapak ve DN 100 boru
