5.2.3 Structure interne du LC 221
La figure 10 présente la structure interne du LC 221.

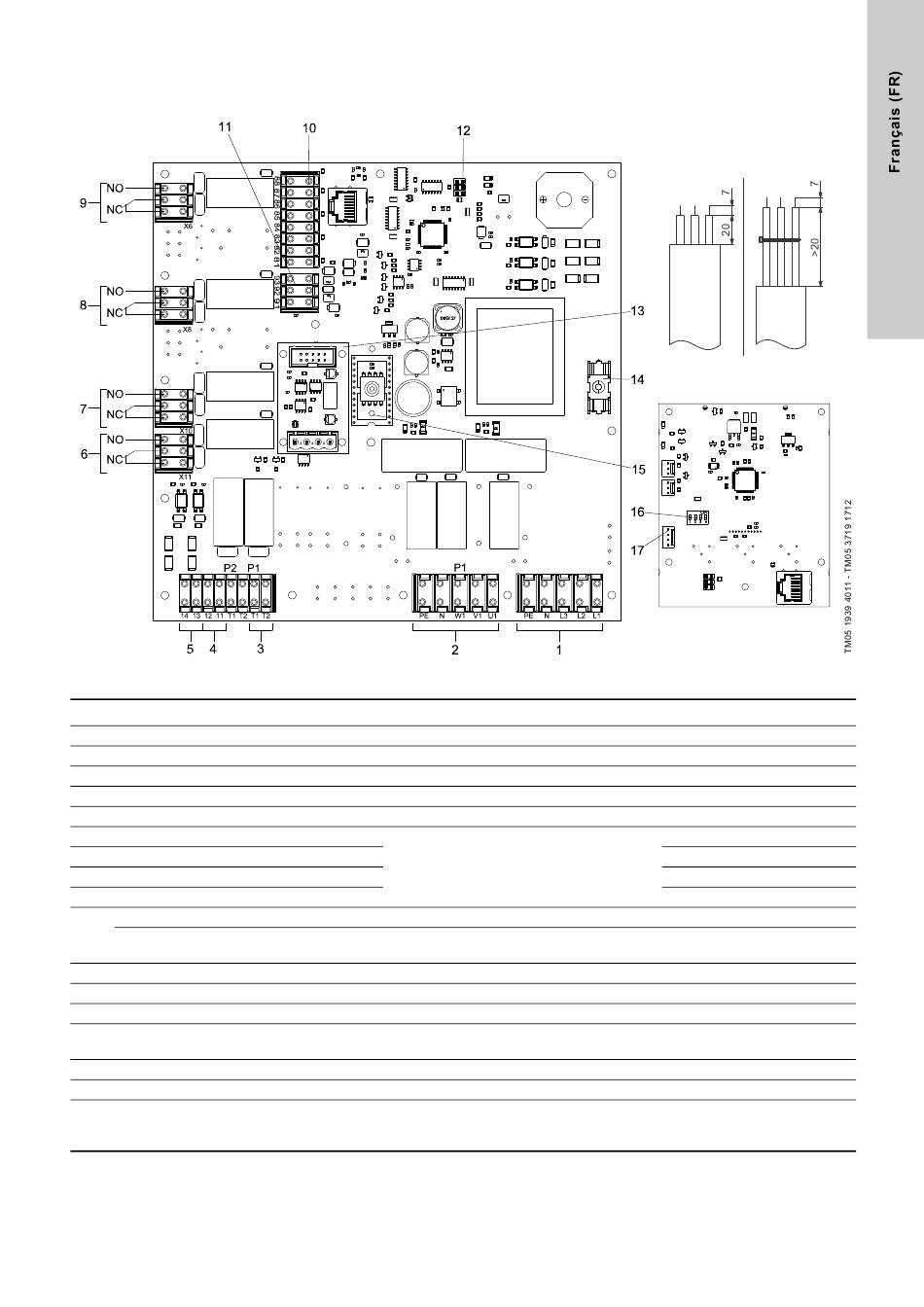

Fig. 10 Structure interne du LC 221 (circuit imprimé triphasé par exemple)
Pos. Description
1 Bornes d'alimentation
2 Bornes de connexion de la pompe 1
3 Bornes du thermorupteur, pompe 1
4 Bornes de réinitialisation externe
5 Bornes d'alarme externe (hors réservoir)
6 Bornes de défaut commun
7 Bornes d'alarme niveau haut
8 Bornes de défaut, pompe 1
9 Bornes de fonctionnement, pompe 1
Bornes des capteurs de niveau (option)
10
Bornes d'alarme niveau haut
(à l'intérieur du réservoir)
11 Bornes du capteur analogique
12 Connecteur au PC Tool
13 Connecteur pour module interface GENIbus
14 Fusible du circuit de commande
15 Module capteur de pression piézorésistant
16 Micro-interrupteurs DIP
17 Connecteur de batterie, 9 V
Commentaires
230 V
230 V
Contacts libres NO/NC avec 250 V / 2 A maxi.
Attention : Connecter les bornes pour fournir
un potentiel ou une basse tension, mais ne pas
mélanger les deux.
Numérique
Numérique
0-5 V ou 4-20 mA
Non utilisé.
Fusible à fil de faible calibre :
100 mAT / 20 mm x ∅5
0-5 V
Non utilisé.
Batteries non rechargeables uniquement.
Le coffret de commande ne dispose d'aucun
chargeur.
Remarque : Raccords câble pour pos. 6-11 :
Utiliser un collier de serrage si les fils
dépassent la gaine de plus de 20 mm.
Désignation de borne
PE, N, L3, L2, L1
PE, N, W1, V1, U1
T1, T2
11, 12
13, 14
81-88
81, 82
91 (GND), 92 (Signal), 93 (12 V)
X11
X10
X8
X6
-
-
-
-
-
-
