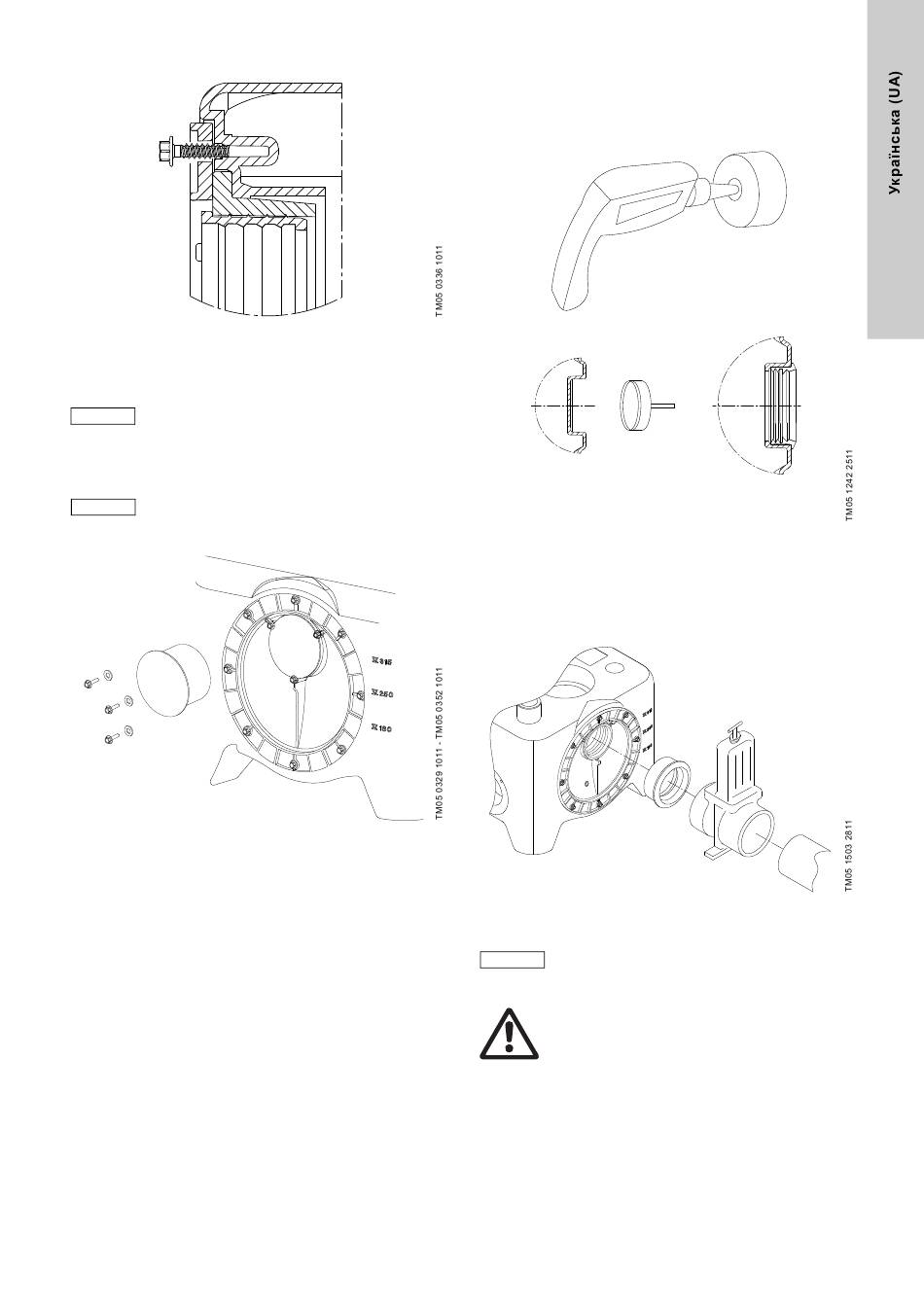

Рис. 18 Негерметичний гвинт на зовнішньому кільці
Насос Multilift М поставляються з ослабленими
гвинтами в зовнішньому кільці поворотного
вхідного диску.
Увага
Дивіться мал. 18. Перевірте і затягніть всі болти
до макс. затяжки 9 Нм перед підключенням
вхідної труби.
Якщо головний вхід не буде використовуватися,
він може бути легко підключений з використанням
Вказівка
стандартної DN 100 заглушки, що кріпиться
трьома гвинтами і шайбами. Дивіться мал. 19.
Рис. 19 Підключення основного входу
3. Підготуйте додатковий вхід, відкривши один з обраних.
Використовуйте свердла ∅150 для DN 150, ∅100 для
DN 100 і ∅43 для DN 50 входів. Лінія різання втоплена.
Щоб уникнути гострих кутів різання, отвір повинен бути
зачищений. Гнізда розеток забезпечені втулками.
4. Підготовка до підключення для мембранного насоса
(опція).
Використовуйте свердла ∅43, для з'єднання розетки
DN 50. Щоб уникнути гострих кутів різання, отвір повинен
бути зачищений.
DN 50 - ∅43
DN 100 - ∅100
DN 150 - ∅150
Рис. 20 Різка або свердління обраних отворів зв'язку
5. Підключіть вхідну трубу до ємності.
Встановіть ізолюючий клапан між вхідною трубою та
насосом, щоб уникнути всмоктування під час технічного
обслуговування та сервісу. Ми рекомендуємо легкий в
обігу ізоляційний клапан ПВХ.
Рис. 21 Установка ізоляційного клапану
Переконайтеся, що вага від вхідних, вихідних та
вентиляційних труб не залишається на ємності.
Увага
Довгі ділянки трубопроводів, клапани і т.д. повинні
підтримуватись.
Попередження
Ніколи не ставайте на насосну станцію.
