5.2 Krmilnik LC 221
Krmilnik LC 221 je krmilnik nivoja, zasnovan posebej za nadzor in
spremljanje črpalne postaje Multilift M podjetja Grundfos.
Osnovo za nadzor predstavlja nenehno prejemanje signala iz
piezoresistivnega senzorja, ki je nameščen v zbiralniku.
Krmilnik nivoja črpalko Multilift M vklaplja in izklaplja glede na
nivo tekočine, ki jo meri nivojski senzor. Ko je dosežena raven
zagona, se črpalka zažene, ko pa se nivo tekočine spusti na nivo
izklopa, krmilnik izklopi črpalko. Alarm se bo sprožil v primeru
visokega nivoja tekočine v zbiralniku, okvare črpalke itd.
Krmilnik nivoja ima mnogo več funkcij, kot je opisanih spodaj.

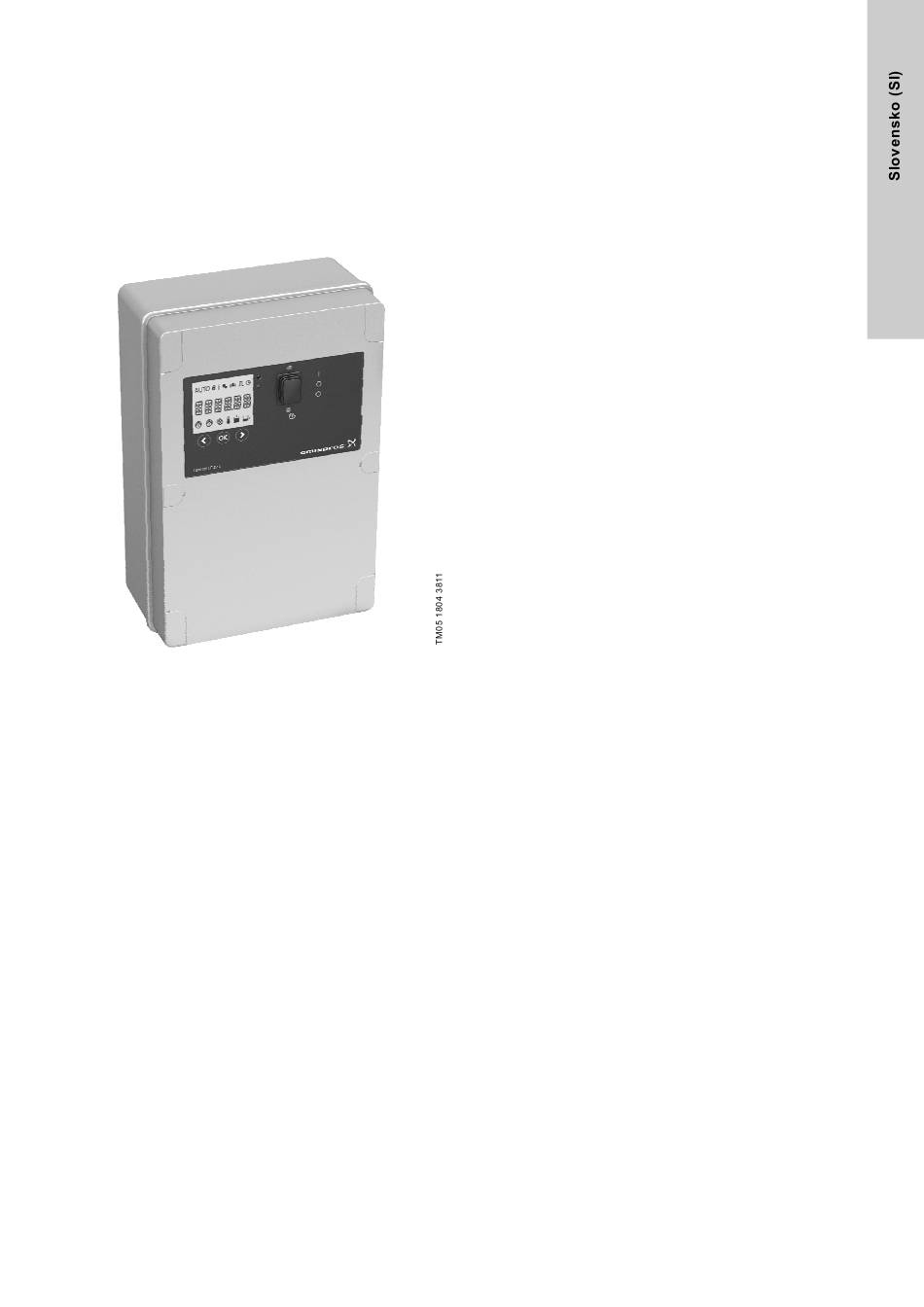

Slika 6 Krmilnik nivoja LC 221 za črpalno postajo Multilift M
Krmilnik LC 221 ima naslednje funkcije:
• vklop/izklop nadzora nad eno črpalko za odpadne vode na
podlagi stalnega signala iz piezoresistive nivojskega senzorja
• motorna zaščita prek prekinjevalca električnega tokokroga
in/ali meritve toka ter povezave toplotnih stikal
• motorna zaščita prek operativne časovne omejitve s sledečim
delovanjem v sili. Normalni obratovalni čas je najv. 20 sekund,
čas delovanja pa je omejen na tri minute (glejte pogl.
prikazov napak , koda napake F011).
• samodejni preskusi delovanja (2 sekundi) med dolgotrajno
neuporabo (24 ur po zadnjem obratovanju)
• ponovni vklop z zakasnitvijo do 45 sekund po ponovni
vzpostavitvi napetosti v omrežju (za enakomerno obremenitev
omrežja ob hkratnem zagonu več aplikacij)
• nastavitev časov zakasnitve:
– zakasnitev izklopa (čas od dosega nivoja za zaustavitev do
izklopa črpalke) - če so cevi dolge, se vodni udar zniža
– zakasnitev vklopa (čas od dosega nivoja za zagon do vklopa
črpalke)
– zakasnitev alarma (čas od nastanka napake do sprožitve
alarma). S tem se v primeru občasnega velikega dotoka v
zbiralnik prepreči takojšnja sprožitev alarma za visok nivo.
• avtomatske trenutne meritve za sprožene alarme
• nastavitev tokovnih vrednosti:
– presežni tok (prednastavljen)
– nazivni tok (prednastavljen)
– tok suhega teka (prednastavljen)
• indikacija delovanja o:
– način delovanja (avtomatsko, ročno)
– obratovalne ure
– impulzi (število zagonov)
– maks. izmerjeni tok motorja.
• alarmno sporočilo:
– stanje črpalke (delovanje, okvara)
– napaka v faznem zaporedju in manjkajoča faza
– okvara toplotnega stikala
– Alarm visokega nivoja (5-sekundna zakasnitev)
– čas za servisiranje/vzdrževanje (izbirno).
• nastavitev samodejne ponastavitve alarma
• dnevnik napak do 20 alarmov
• izbira med različnimi nivoji vklopa
• izbira intervala za vzdrževanje (0, 3, 6 ali 12 mesecev).
Osnovni model krmilnika LC 221 ima štiri izhode brez potenciala
za:
– črpalka obratuje
– okvaro črpalke
– alarm za visok nivo vode
– splošne napake.
Krmilnik LC 221 je opremljen s šestimi vhodi za te funkcije:
– priključitev analognega senzorja (4-20 mA or 0-5 V)
– priključitev do štirih nivojskih stikal ali tlačnih stikal namesto
analognega senzorja. Dodatno plovno stikalo je mogoče
priključiti na vhod alarma kot rezervo analognega senzorja.
– priključitev ločenega nivojskega stikala, ki se uporablja za
zaznavanje poplav zunaj črpalne postaje Multilift M.
Črpalne postaje so pogosto nameščene v zbiralniku olja
znotraj kleti - najnižji točki stavbe. V primeru npr. podtalnice
ali vode iz počene cevi, se bo alarm sprožil preko krmilnika.
– priključitev piezoresistive tlačnega senzorja PCB
(predsestavljen)
– povezava zunanje funkcije za ponastavitev alarma
– povezava toplotnega stikala motorja.
Za dodatne posodobitve in nastavitve lahko vzpostavite povezavo
z računalniškim orodjem. Glejte navodila za servisiranje.
6.4 Opis
Za delovanje v primeru izpada električnega napajanja je mogoče
namestiti baterijo (dodatna oprema), ki sproži zvočni alarm
(brenčalo). Brenčalo je vklopljeno, dokler je prisotna napaka.
Ni ga mogoče ponastaviti.
V primeru območnega izpada električnega napajanja se lahko za
posredovanje alarmnega signala v prostor za krmiljenje z
zunanjim virom energije uporabi skupni izhod za alarm, ki je
preklopni kontakt brez potenciala.
