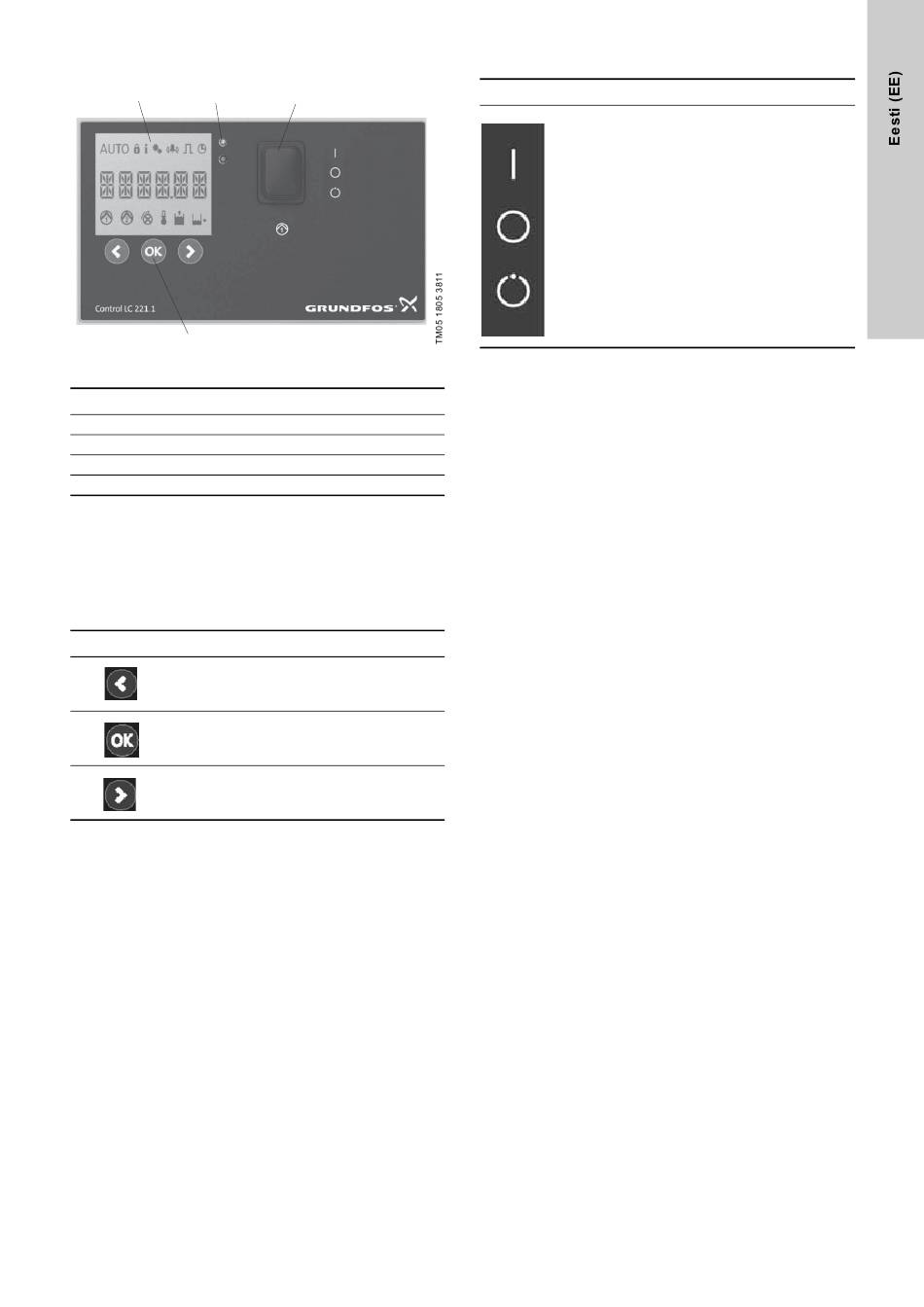

5.2.2 Juhtpaneel
1 3
2
Joonis 9 Juhtpaneel
Nr Kirjeldus
1 Ekraan
2 Juhtimisnupud
3 Staatuse LED-id
4 ON-OFF-AUTO-ümberlüliti
Ekraan (nr 1)
Ekraanil kuvatakse kõik asjakohased tööparameetrid ja
veateated. Töö- ja veateateid kirjeldatakse jaotises
kirjeldus.
Juhtimisnupud (nr 2)
Juhtkilpi juhitakse ekraani all olevate juhtimisnuppudega.
Juhtimisnuppude funktsioone kirjeldatakse allolevas tabelis:
Juhtimisnupp Kirjeldus
• põhimenüüs vasakule.
• allmenüüdes üles.
• allmenüüdes väärtuste vähendamine.
• valiku kinnitamine.
• allmenüüde aktiveerimine.
• summeri nullimine.
• põhimenüüs paremale.
• allmenüüdes alla.
• allmenüüdes väärtuste suurendamine.
Staatuse LED-id (nr 3)
Ülemine LED (roheline) põleb, kui seade on vooluvõrku
ühendatud.
Alumine LED (punane) vilgub vea korral, et muuta see kaugelt
nähtavaks, ja seega on see ekraanisümbolite ja vea koodide
täiendus.
4
6.1 Ekraani
Ümberlüliti (nr 4)
Lüliti Funktsiooni kirjeldus
Töörežiim valitakse ON-OFF-AUTO-ümberlülitiga,
millel on kolm erinevat asendit:
ASEND I:
Pumba käivitamine käsitsi. Tööaja kaitse on aktiivne
ja annab häire 3 minuti pärast. Tavaline tööaeg on
kuni 20 sekundit.
ASEND O:
• Seiskab pumba, kui see töötab, ja lülitab pumba
toite välja. Näha on kolme sümbolit -
"Seadistused lukustatud", "Informatsioon" ja
"Seadistamine".
• Nullib veateated.
ASEND AUTO:
Automaatne töörežiim. Pump käivitub ja seiskub
vastavalt nivooanduri signaalile.
