Regulatora LC 221 tipa apzīmējums
Piemērs LC 221 .1 .230 .1 .10 .30
LC 221 = regulatora tips
1 = viena sūkņa regulators
2 = divu sūkņu regulators
Spriegums [V]
1 = vienfāzes
3 = trīsfāžu
Maks. darba strāva [A]
Kondensatori [μF]
Palaides metode:
[ ] = tiešslēguma (DOL)
SD = zvaigznes-trīsstūra slēguma
Regulatora LC 221 pases datu plāksnīte
Regulatora tips, sprieguma variants u.c. dati ir norādīti tipa
apzīmējumā pases datu plāksnītē, kas atrodas regulatora
korpusa sānos.
1
2
Type LC 221.1.230.1.10.30/150 MPU
3
98189707
Prod.-No.
4
1221 Serial no.
P.c.
5
Phases 1
6
I 10 A
Pump max
7
U 250
V
contact max
I 16
A
Fuse max
8
O
T 0 C
Amb min
I
c < 10 kA
IP55

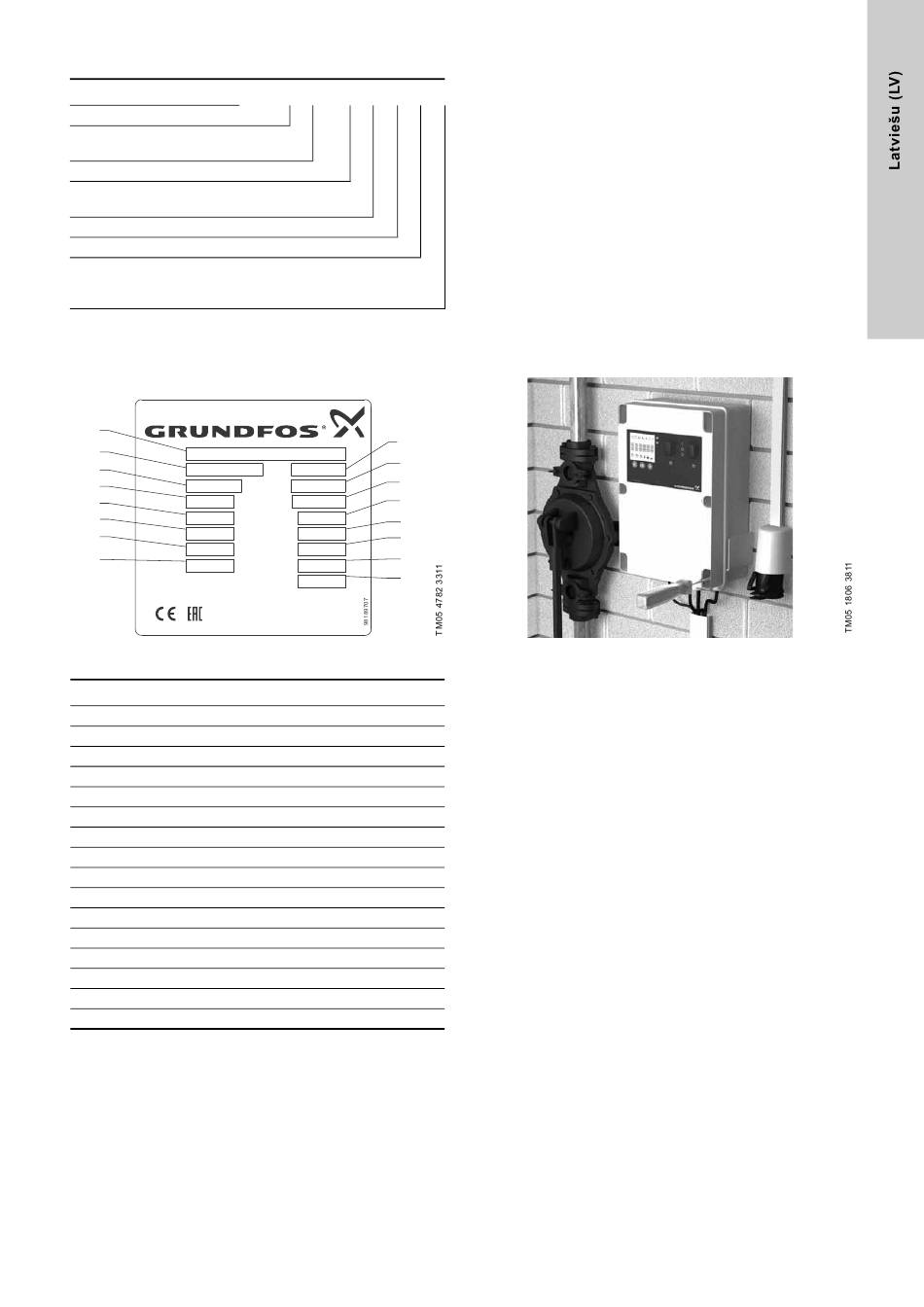

7. ilustr. LC 221 datu plāksnītes piemērs
Poz. Apraksts
1 Tipa apzīmējums
2 Produkta numurs
3 Ražošanas kods, gads un nedēļa
4 Fāžu skaits
5 Sūkņa maksimālā ieejas strāva
6 Maksimālais spriegums pie bezsprieguma kontakta
7 Maksimālais rezerves drošinātājs
8 Minimālā vides temperatūra
9 Variants
10 Sērijas numurs
11 Nominālais spriegums
12 Enerģijas patēriņš
13 Maksimālā strāva pie bezsprieguma kontakta
14 Svars
15 Maksimālā vides temperatūra
16 Frekvence
9
10
V01
11
0012
12
U 220-240 V
13
P 3 W
max
14
I 2
A
contact max
kg
G 5.2
15
T 40 O
C
Amb max
16
f 50 Hz
Made in Germany
5.2.1 Konstrukcija
Līmeņa regulators LC 221 ietver tādus sūkņu vadībai un
aizsargāšanai nepieciešamus komponentus kā releji un
kondensatori vienfāzes motoriem, kontaktori un papildu motora
aizsargslēdzis trīsfāžu motoriem (> Multilift M22).
Vadības pults nodrošina lietotāja interfeisu, izmantojot darba
pogas un displeju darba stāvokļu norādei un bojājuma
indikācijām.
Turklāt tam ir integrēts pjezorezistīvs spiediena sensors, ko tieši
aktivizē saspiests gaiss, izmantojot spiediencauruli
savācējtvertnē. Visbeidzot, tai ir energoapgādes spailes,
savienojums ar sūkni un punktā
ievadi un izvadi.
Priekšējā vāka aizvēršanai izmanto četrus tapveida stiprinājumus
ar ceturtdaļapgrieziena fiksatoriem. Kreisajā pusē fiksatori ir
pagarināti un savienoti ar korpusa apakšdaļu, izmantojot šarnīru
virteni. Korpusa konstrukcija ļauj to piestiprināt pie sienas bez
iepriekšējas atvēršanas. Komplektācijā ir ietverts urbumu šablons
un sešas skrūves ar gumijas vadotnēm.
8. ilustr. Regulatora LC 221 uzstādīšana
5.2 Regulators LC 221 norādītie
