6. Collegare il tubo di mandata.
Installare una valvola di isolamento tra la valvola di non
ritorno e il tubo flessibile fornito, DN 100 (diametro interno
110 mm). È possibile garantire un collegamento flessibile se
viene lasciata una distanza di circa 3 cm tra l'estremità dei
tubi di collegamento e i tubi di scarico.

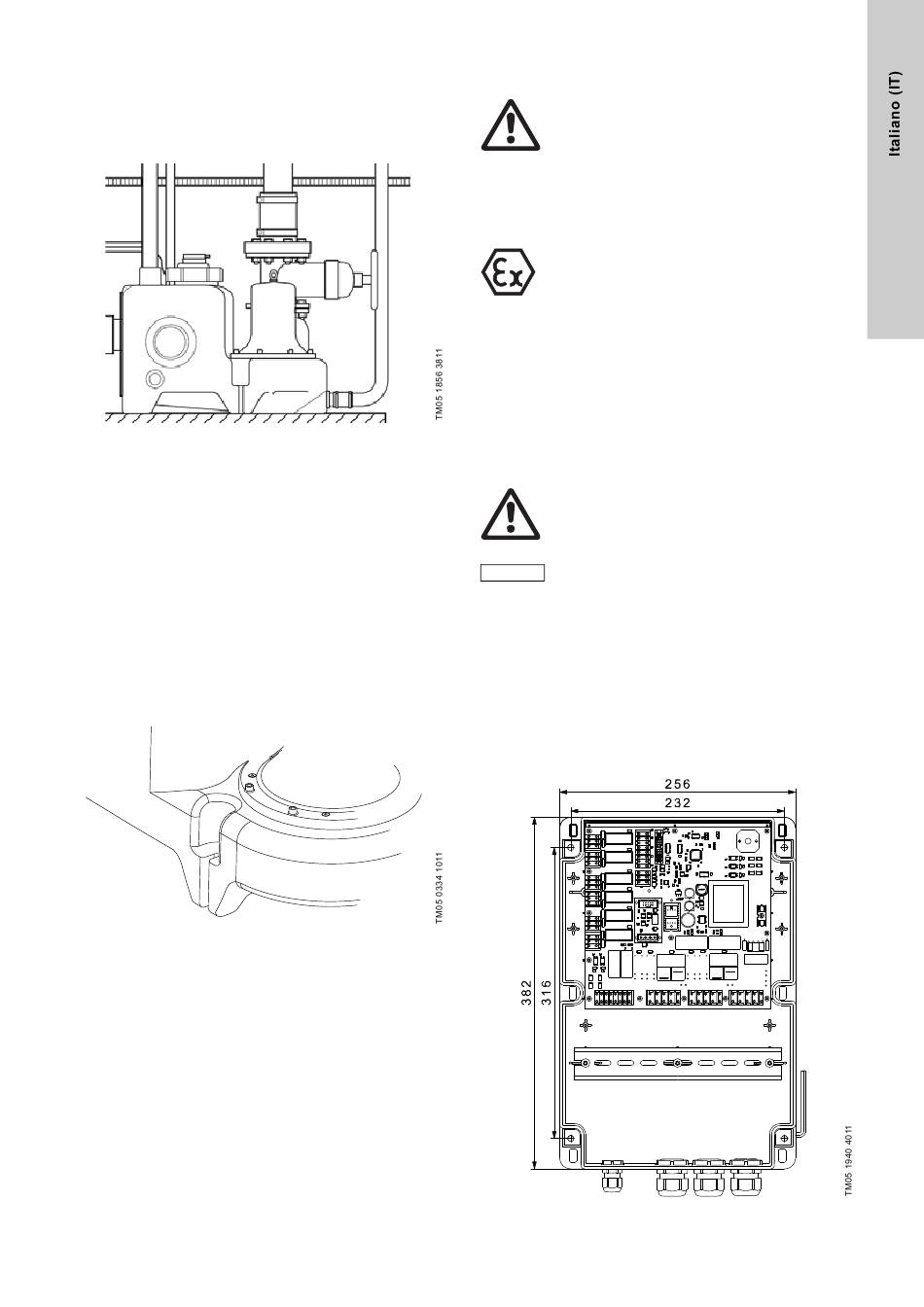

Fig. 22 Valvola di intercettazione sopra a quella di non ritorno.
7. Collegare il tubo di sfiato.
La bocca di sfiato DN 70 in cima al serbatoio è aperta. Colle-
gare il tubo di sfiato alla bocca relativa tramite un elemento di
collegamento flessibile. Il tubo di sfiato deve essere portato
sopra il tetto all'aria aperta nel rispetto delle norme locali
vigenti. Se non è possibile praticare lo sfiato sopra il tetto,
verificare che l'impiego di valvole di sfiato (accessorio) sia
conforme alle normative locali. È possibile garantire un colle-
gamento flessibile se viene lasciata una distanza di circa 3 cm
tra l'estremità del tubo di sfiato e la bocca relativa.
8. Collegare la pompa a membrana (opzionale).
Montare la pompa a membrana sul lato di mandata.
Per agevolare le operazioni di manutenzione della pompa a
membrana, è consigliabile installare una valvola di isolamento
da 1 1/2" sulla bocca del serbatoio.
9. Fissare il serbatoio al pavimento.
Fig. 23 Punto di fissaggio del serbatoio al pavimento
8. Installazione del pannello di controllo LC 221
Avvertenza
Prima di effettuare collegamenti nell'LC 221 o di ope-
rare sul pozzo o sulle pompe, ecc., accertarsi che
l'alimentazione elettrica sia stata disinserita e che
non possa venire accidentalmente ripristinata.
L'installazione deve essere effettuata da personale qualificato e
nel rispetto delle normative locali.
8.1 Posizione
Avvertenza
Non installare il pannello di controllo LC 221 in aree
soggette a rischio di esplosione.
L'LC 221 può essere installato a temperature ambiente comprese
tra 0 °C e +40 °C.
Classe di protezione: IP56.
Installare il pannello di controllo il più vicino possibile alla sta-
zione di sollevamento.
Se installato all'esterno, LC 221 deve essere posto in una strut-
tura di protezione o in un armadio. L'LC 221 non deve essere
esposto alla luce solare diretta.

8.2 Installazione meccanica

Avvertenza
Praticando i fori, fare attenzione a non danneggiare
cavi o tubi dell'acqua e del gas.
Assicurare un'installazione sicura.
È possibile montare l'LC 221 senza rimuovere il
Nota
coperchio anteriore.
Procedere come segue:
• Montare LC 221 su una superficie piana del muro.
• Montare LC 221 con gli ingressi dei cavi rivolti verso il basso
(eventuali ingressi aggiuntivi devono essere montati nella pia-
stra inferiore dell'armadio).
• Montare LC 221 inserendo quattro viti negli appositi fori posti
sulla piastra posteriore dell'armadio. Eseguire i fori di montag-
gio con un trapano da 6 mm usando l'apposito modello fornito
con il pannello di controllo. Inserire le viti nei fori di montaggio
e serrarle. Inserire i cappucci di plastica.
Fig. 24 Montaggio del pannello al muro.
321
