5.2.2 Bedienfeld

1 3
2

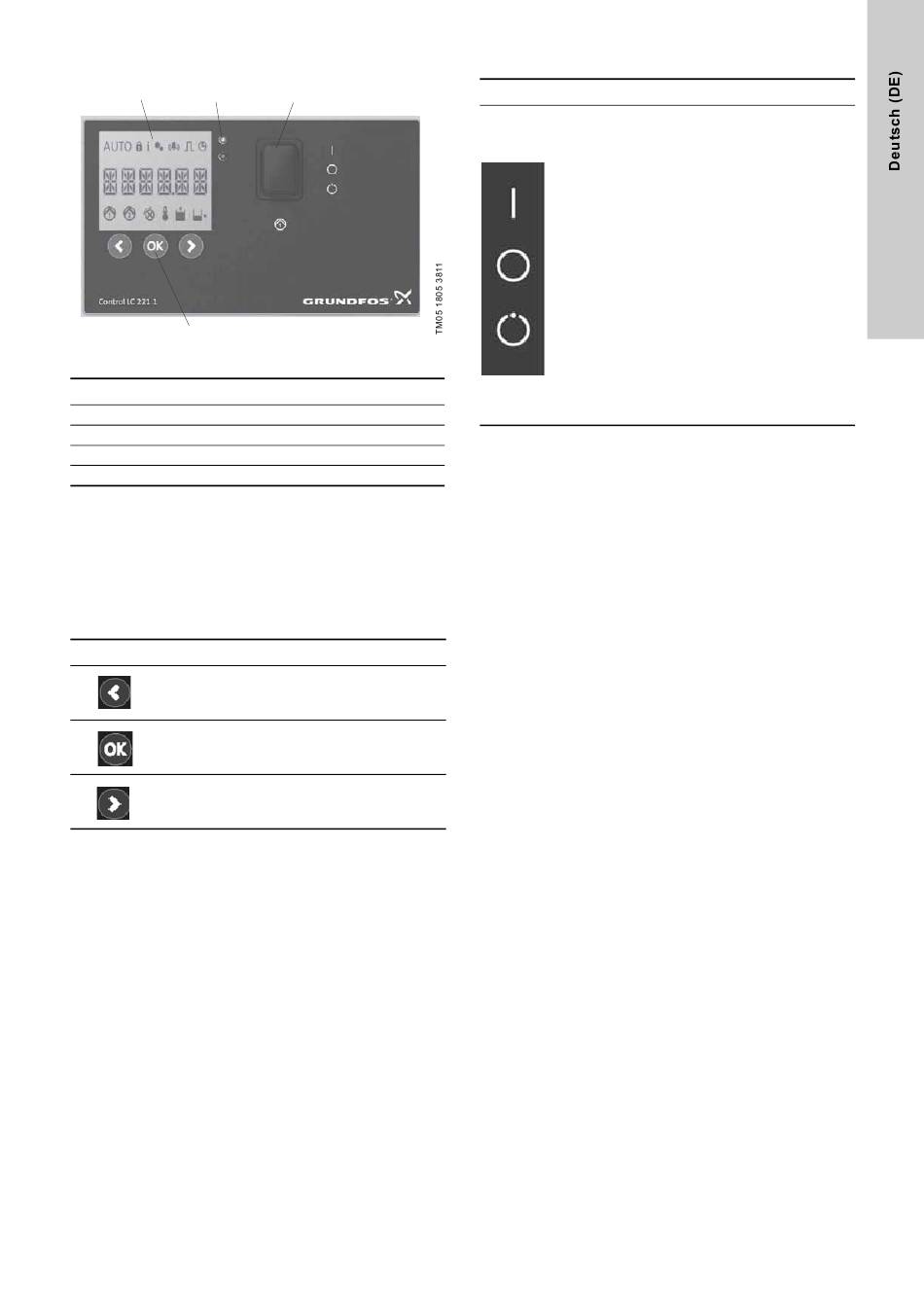

Abb. 9 Bedienfeld
Pos. Beschreibung
1 Display
2 Bedientasten
3 Status-LEDs
4 Wahlschalter EIN-AUS-AUTO
Display (Pos.1)
In dem Display werden alle wichtigen Betriebsdaten und Stör-
meldungen angezeigt. Die Betriebs- und Störmeldungen werden
im Abschnitt 6.1 Beschreibung des Displays
Bedientasten (Pos. 2)
Die Bedienung der Niveausteuerung erfolgt über die unter dem
Display angeordneten Bedientasten. Die Funktion der Bedien-
tasten ist in der nachfolgenden Tabelle beschrieben:

Bedientaste Beschreibung

• Nach links im Hauptmenü gehen.
• Nach oben in den Untermenüs gehen.
• Werte in den Untermenüs verringern.
• Auswahl bestätigen.
• Untermenüs aktivieren.
• Summer zurücksetzen.
• Nach rechts im Hauptmenü gehen.
• Nach unten in den Untermenüs gehen.
• Werte in den Untermenüs erhöhen.
Status-LEDs (Pos. 3)
Die obere LED (grün) leuchtet, wenn die Spannungsversorgung
eingeschaltet ist.
Die untere LED (rot) blinkt, wenn eine Störung anliegt. Die LED
dient als Ergänzung zu den im Display angezeigten Symbolen
und Fehlercodes, um eine Störung schon von weitem sichtbar zu
machen.
4
beschrieben.
Wahlschalter (Pos. 4)
Schalter Funktionsbeschreibung
Die Betriebsart wird mit Hilfe des
EIN-AUS-AUTO-Wahlschalters ausgewählt, der
über die nachfolgenden drei Schaltstellungen
verfügt.
Pos. I:
Manuelles Einschalten der Pumpe. Der Laufzeit-
schutz ist aktiv. Nach 3 Minuten wird ein Alarm
ausgelöst. Die normale Laufzeit beträgt bis zu
20 Sekunden.
Pos. O:
• Manuelles Abschalten der Pumpe während der
Laufzeit und Unterbrechen der Spannungsversor-
gung zur Pumpe. Die drei Symbole "Eingabe-
sperre", "Information" und "Einrichten" bleiben
sichtbar.
• Zurücksetzen von Störmeldungen.
Pos. AUTO:
Automatikbetrieb. Die Pumpe wird in Abhängigkeit
des Signals vom Niveausensor ein- und
ausgeschaltet.
