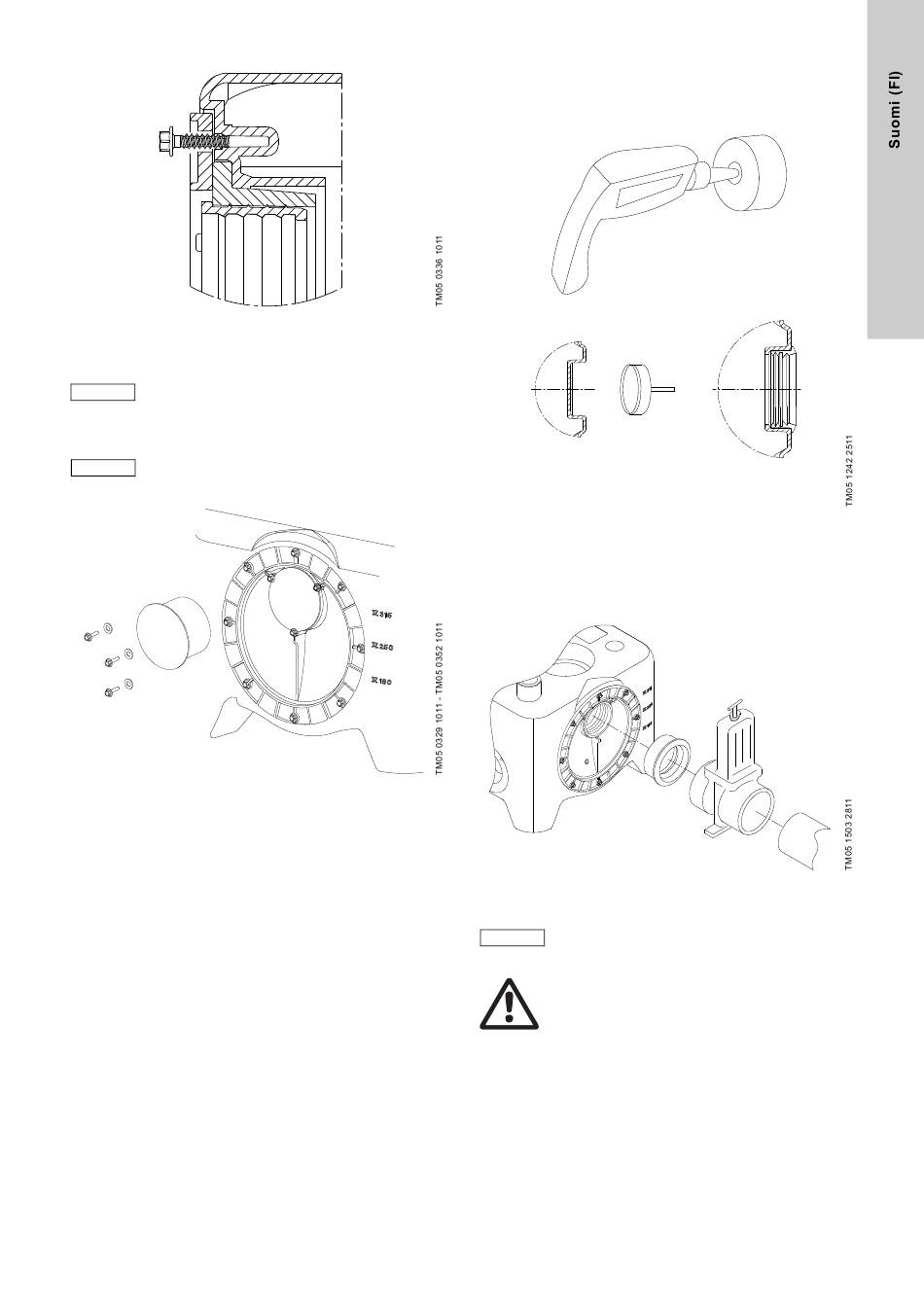

Kuva 18 Löysällä oleva ruuvi ulkokehällä
Multilift M -pumppaamoja toimitettaessa kääntyvän
tuloliitäntälevyn ulkokehällä olevat ruuvit ovat löy-
sällä. Katso kuva 18. Tarkasta ja kiristä kaikki ruuvit
Huomio
maks. 9 Nm kiristysmomenttiin ennen tuloputken liit-
tämistä.
Jos päätuloliitäntää ei käytetä, se on helppo tulpata
vakiomallisella DN 100 -putkitulpalla kolmen ruuvin
Huomaa
ja aluslevyjen avulla. Katso kuva 19.
Kuva 19 Päätuloliitännän tulppaaminen
3. Valmistele lisätuloliitäntä leikkaamalla tarvittava aukko.
Käytä reikäsahaa ∅150 liitännälle DN 150, ∅100 liitännälle
DN 100 ja ∅43 liitännälle DN 50. Sahausjälki on epätasainen.
Terävien, viiltävien reunojen estämiseksi aukosta on poistet-
tava jäysteet. Holkkitiivisteissä on kaulukset.
4. Valmistele liitäntä kalvopumpulle (valinnainen).
Käytä DN 50 -liitännän tekemiseen reikäsahaa ∅43.
Terävien, viiltävien reunojen estämiseksi aukosta on poistet-
tava jäysteet.
DN 50 - ∅43
DN 100 - ∅100
DN 150 - ∅150
Kuva 20 Lisäliitäntäaukkojen sahaaminen tai poraaminen
5. Liitä tuloputki säiliöön.
Asenna sulkuventtiili tuloputken ja pumppaamon väliin sisään-
virtauksen estämiseksi korjauksen ja huollon aikana. Suositte-
lemme helposti käsiteltävää PVC-sulkuventtiiliä.
Kuva 21 Sulkuventtiilin asennus
Varmista, ettei tuloputkesta, paineputkesta ja tuule-
Huomio
tusputkista kohdistu painoa säiliöön.
Pitkät putkijaksot, venttiilit jne. on tuettava.
Varoitus
Älä astu pumppaamon päälle.
