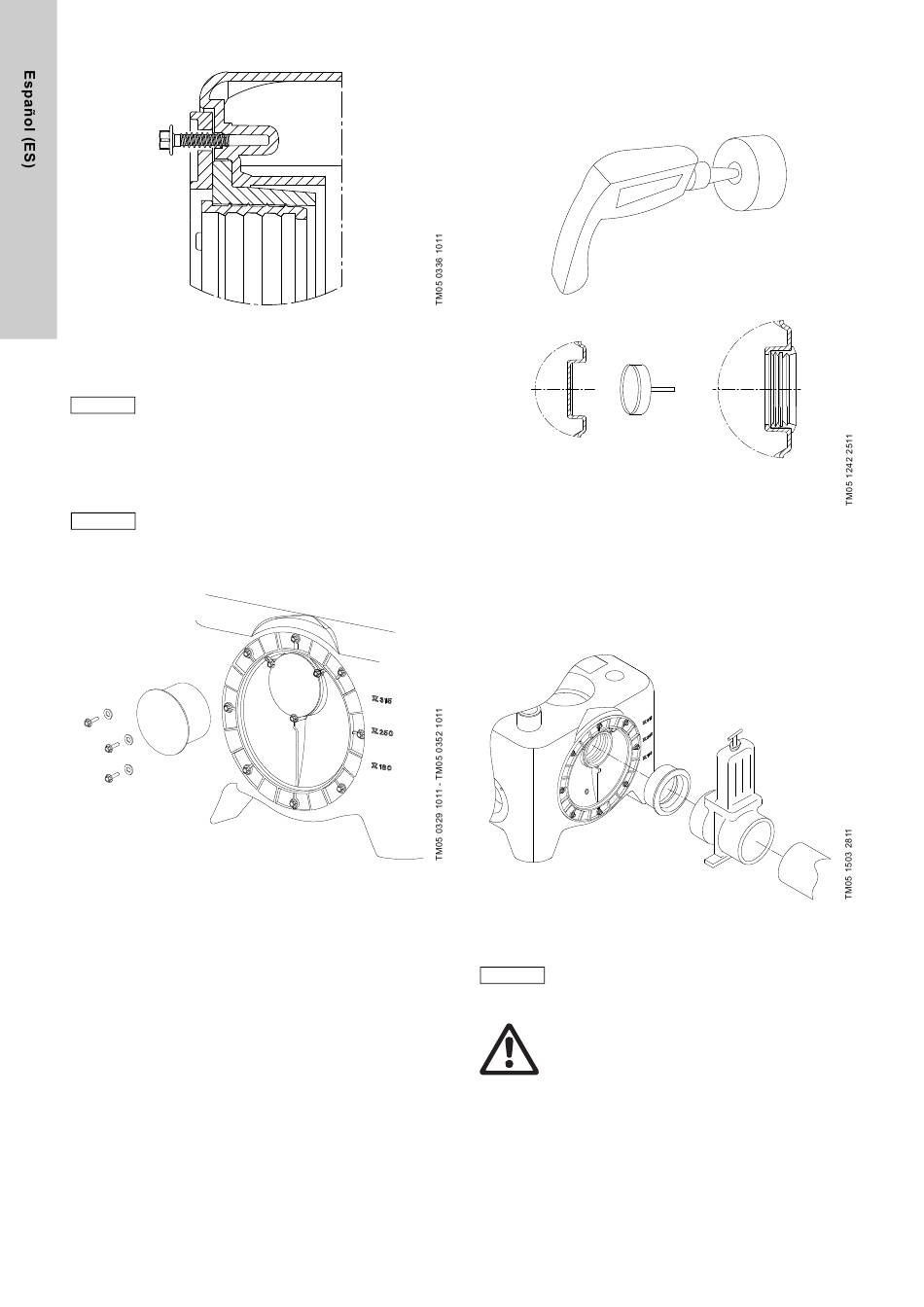

Fig. 18 Tornillo sin apretar en el anillo exterior
Las estaciones elevadoras Multilift M vienen suminis-
tradas con los tornillos sueltos en el anillo exterior
del disco de entrada giratorio. Véase la fig. 18. Verifi-
Precaución
que y apriete todos los tornillos al par de apriete
máximo de 9 Nm antes de conectar la tubería de
entrada.
Si no se va a utilizar la entrada principal, se puede
tapar fácilmente mediante un tapón de tubería de DN
100 estándar, sujetado mediante tres tornillos y aran-
delas. Véase la fig. 19.
Nota
Con la estación elevadora solo se suministran los
tornillos y las arandelas. El tapón de tubería debe
comprarse por separado.
Fig. 19 Tapado de la entrada principal
3. Prepare una entrada opcional cortando la que desee.
Utilice brocas de vaso de ∅150 para entradas de DN 150, de
∅100 para las de DN 100 y de ∅43 para las de DN 50.
La línea de corte está marcada. Para evitar los bordes cortan-
tes, se debe lijar el orificio. Los sellos para tomas están pro-
vistos de collares.
170
4. Prepare la conexión para la bomba de diafragma (opcional).
Utilice una broca de vaso de ∅43, para toma de conexión de
DN 50. Para evitar los bordes cortantes, se debe lijar el orifi-
cio.
DN 50 - ∅43
DN 100 - ∅100
DN 150 - ∅150
Fig. 20 Corte o taladro de los orificios de conexión opcionales
5. Conecte la tubería de entrada al tanque.
Instale una válvula de corte entre la tubería de entrada y la
estación elevadora para evitar que se produzca un caudal
afluente durante las labores de mantenimiento o reparación.
Se recomienda utilizar una válvula de corte de PVC fácil de
manejar.
Fig. 21 Instalación de la válvula de corte
Compruebe que las tuberías de entrada, descarga y
purga no carguen sobre el tanque. Las secciones lar-
Precaución
gas de tuberías, válvulas, etc. tienen que instalarse
con un apoyo adecuado.
Advertencia
No subirse nunca sobre la estación elevadora.
