6. Användning av styrenhet LC 221
6.1 Beskrivning av display

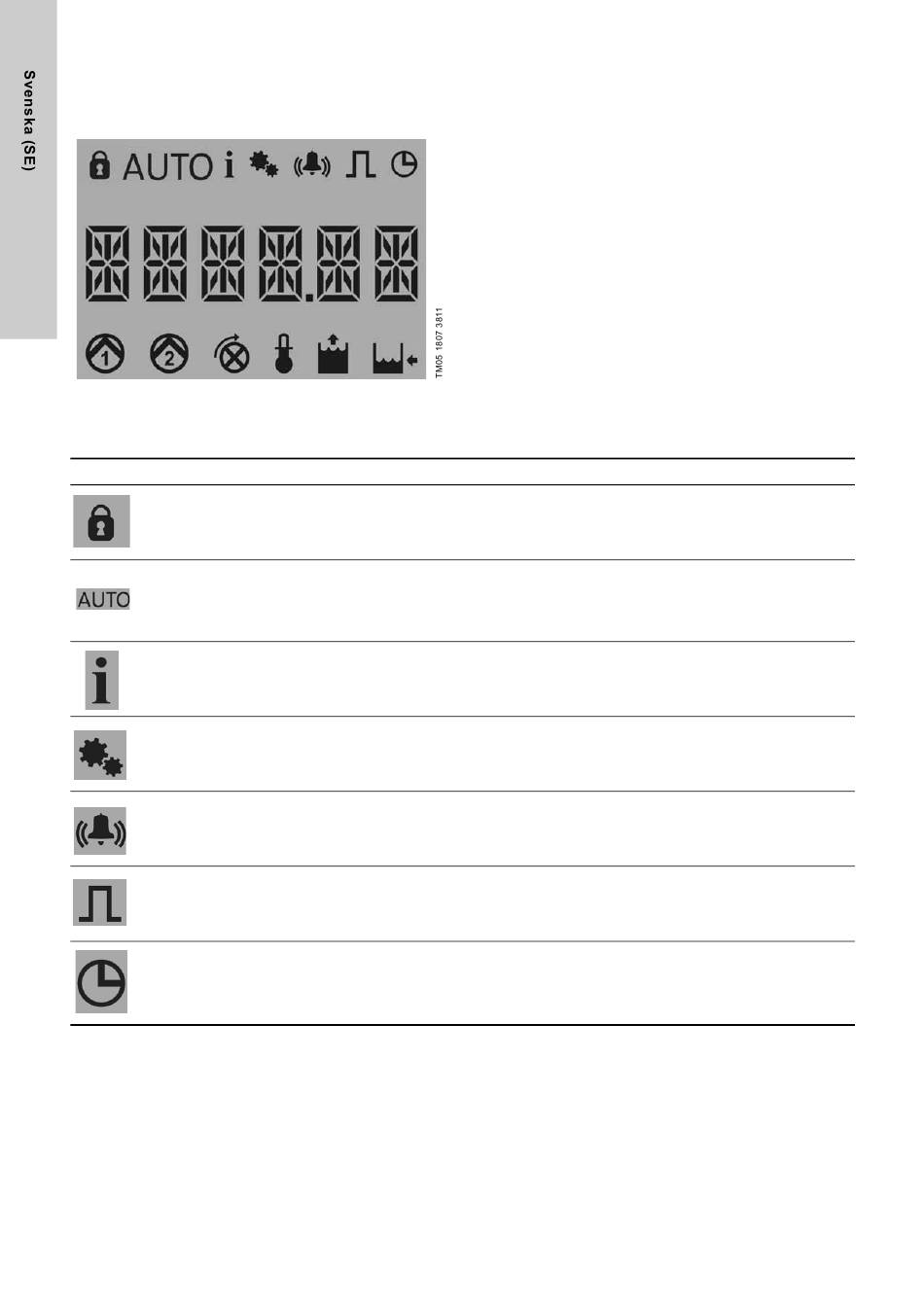

Displayen på styrenheten LC 221 visas i fig. 11.
Fig. 11 Display på LC 221
I tabellen nedan beskrivs de symboler som visas på displayen,
tillsammans med motsvarande funktioner och indikationer.
Symbol Funktion
Inställningar låsta
Driftsform Automatisk
Information
Inställningar
Larm
Pulsräknare
Inställbara tider samt
felindikering
512
Beskrivning
Den här symbolen visas när menyn Inställningar är låst. Detta förhindrar att obehöriga personer
ändrar inställningarna. Skriv in koden 1234 för att låsa upp.
Symbolen visas när styrenheten är i automatisk driftsform, det vill säga när omkopplaren är i läge
AUTO.
Den här symbolen visas när det finns information om fel, driftstimmar, antal starter, max. ström
för pump. Symbolen visas om styrenheten upptäcker fel. Felet skrivs in i felloggen.
Symbolen försvinner när du öppnat felloggen. Se avsnitt
Menyn Inställningar innehåller information om inställning av startnivå, nominell ström, stopp-, start-
och larmfördröjning, val av underhållsintervall, återställning (automatisk eller manuell) och återställ-
ning till fabriksinställningar. För förfarande och beskrivning av inställningar, se avsnitt
Inställningar.
Symbolen visas om larm föreligger. Typen av larm framgår av menyn Information.
Symbolen försvinner när felet upphört eller kvitterats.
Symbolen visas när antalet starter i menyn Information visas på displayen.
Symbolen visas när driftstiden i menyn Information och de fördröjningar som ställts in i menyn
Inställningar visas på displayen. Symbolen blinkar när max. driftstid har överskridits.
6.3 Menyn Information.
6.2 Menyn
