5. Popis výrobku
Čerpacie stanice Multilift M sú popísané v nasledujúcich
kapitolách:
• časť 5.1 Prečerpávacia stanica
stanicu, zbernú nádrž, čerpadlo, spätný ventil a hladinový
snímačom.
• časť 5.2 Riadiaca jednotka LC221
jej funkcie a prevádzku.
V časti 7. Inštalácia prečerpávacej stanice
kapitolách sú vyššie uvedené prvky ako jeden celok.
5.1 Prečerpávacia stanica
Prečerpávacie stanice Grundfos Multilift sa dodávajú kompletne
s jedno- alebo trojfázovým ponorným čerpadlom napojeným na
riadiacu jednotku LC221, spolu s hladinovým senzorom.
Typový kľúč prečerpávacej stanice
Príklad
Čerpacia stanica Multilift
Výstupný výkon, P / 100 [W]
2
1 = jednofázový motor
3 = trojfázový motor
2 = 2-pólový motor
4 = 4-pólový motor
Štítok, prečerpávacia stanica
1
DK - 8850 Bjerringbro, Denmark
2
Typ
Prod.-Nr.
3
P. c.
4
f Hz
5
Phases
6
U V
7
A
I
1/1
8
P kW
1
19
0197
98127055
20
9

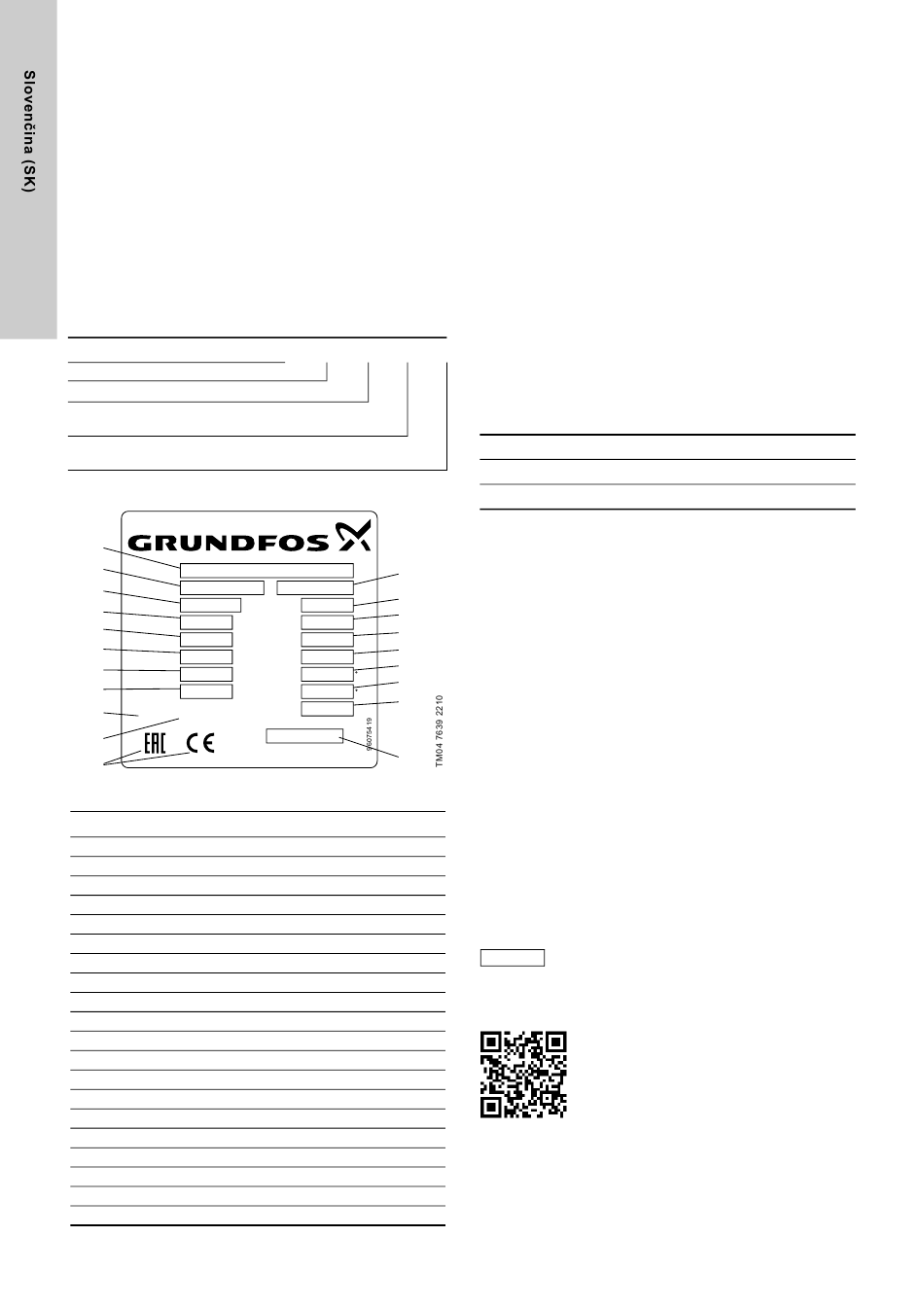

Obr. 2 Štítok, prečerpávacia stanica
Pol. Popis
1 Označenie typu
2 Číslo produktu
3 Výrobný kód, rok a týždeň
4 Frekvencia [Hz]
5 Počet fáz + napätie [V]
6 Napätie [V]
7 Prúd pri plnom zaťažení [A]
8 Príkon motora P1 [kW]
9 Značky EAC a CE
10 Druh prevádzky
11 Sériové číslo
3
12 Maximálny prietok [m
13 Minimálna dopravná výška [m]
14 Maximálna dopravná výška [m]
15 Maximálna teplota čerpanej kvapaliny [°C]
16 Maximálna okolitá teplota [°C]
17 Hmotnosť [kg]
18 Identifikačný kód európskej normy
19 Značka úradne stanoveného orgánu
20 Referenčné číslo pre deklarovanie výkonu
556
popisuje prečerpávaciu
popisuje riadiacu jednotku,
a nasledujúcich
M .22 .3
10
11
Serial no.
12
3
m /h
Q
max
13
m
H
min
14
m
H
max
15
T Med C
max
16
T Amb C
max
17
G kg
Made in Germany
18
/h]
5.1.1 Akumulačná nádrž
Plynotesná, bezzápachová a tlakotesná zberná nádrž je
vyrobená z odolného polyetylénu (PE) pre odpadové vody a má
všetky potrebné otvory pre pripojenie sacích potrubí, výtlačného
a ventilačného potrubia a ručného membránového čerpadla,
ktoré je k dispozícii ako príslušenstvo.
Zberná nádrž disponuje otočným, excentrickým vstupným diskom
na zadnej časti, ktorý umožňuje nastavenie vstupu na akúkoľvek
výšku medzi 180 a 315 mm nad podlahou.
Najčastejšie používané výšky sú označené vedľa vstupu.
Pozri časť 7.3 Postup inštalácie čerpacej
zberné nádrže ponúkajú tri horizontálne vstupné otvory po
stranách
(2 x DN 100 a 1 x DN 50), a dva vertikálne vstupné otvory
v hornej časti nádrže (1 x DN 150 a 1 x DN 50).
Stredy horizontálnych vstupov sú 180 mm a 250 mm nad
podlahou.
Bočné a zadné vstupy sú 180 a 250 mm nad podlahou a sú
.4
určené na priame pripojenie závesného alebo na podlahe
stojacieho WC podľa EN 33 a EN 37. Ďalšie sanitárne zariadenia
sa dajú pripojiť k iným portom.
Objem nádrže a užitočný objem (objem medzi zapnutím
a vypnutím) zbernej nádrže je popísaný v nasledujúcej tabuľke:
Výška vtokového otvoru [mm]
Celkový objem nádrže [l]
Užitočný objem nádrže [l]
Nastavenie príslušnej úrovne štartu musí byť vykonané
v počiatočnej fáze v menu nastavení. Pozri časť
nastavenia.
Prvý krok po pripojení napájacieho napätia je fáza zapnutia
s nastavením hladiny.
Pre minimalizáciu usadzovania je dno nádrže skosená pre odvod
odpadové vody do čerpadla.
5.1.2 Čerpadlo
Obežné koleso čerpadla je konštruované ako vírové obežné
koleso typu Vortex, ktoré zaisťuje prakticky nezmenený výkon
počas celej doby životnosti čerpadla. Teleso statoru motora je
vyrobené z liatiny. Čerpadlo má mechanickú hriadeľovú
upchávku.
Ďalšie technické údaje sú uvedené v sekcii
Jednofázové motory sú chránené teplotným spínačom vo vinutí
a fungujú cez s kondenzátor vo vnútri riadiacej skrinky.
Trojfázové motory sú chránené termospínačom vo vinutí
a dodatočným motorovým spúšťačom v riadiacej skrinke
Multiliftu M22, M24, M32 a M38 ktoré odstavia motor v prípade
preťaženia.
V prípade nesprávneho sledu fáz u trojfázových čerpadlách bude
riadiaca jednotka signalizovať chybu a blokovať zapnutie
čerpadla. Výmenu sledu fáz popisuje obr. 14. Pre ďalšie
informácie ohľadom smeru otáčania pozri časť
Ak je motor preťažený, automaticky sa zastaví.
Po dostatočnom ochladení na normálnu prevádzkovú
Dôležité
teplotu sa motor automaticky spustí.
Výkonové krivky sú k dispozícii v brožúre s údajmi, ktorú si
môžete stiahnuť pomocou QR kódu alebo odkazu nižšie:
http://net.grundfos.com/qr/i/98288126
5.1.3 Hriadeľová upchávka
Čerpadlo má tri hriadeľové upchávky a po dobu životnosti medzi
nimi sú olejové komory a preto nevyžadujú žiadnu údržbu.
Pre výmenu v prípade servisu pozrite servisné pokyny.
stanice. Okrem toho,
180 250 315
92
34 49 62
6.2 Menu
12. Technické údaje.
10.2 Motor.
