5.2.3 Rozmieszczenie elementów sterownika LC 221

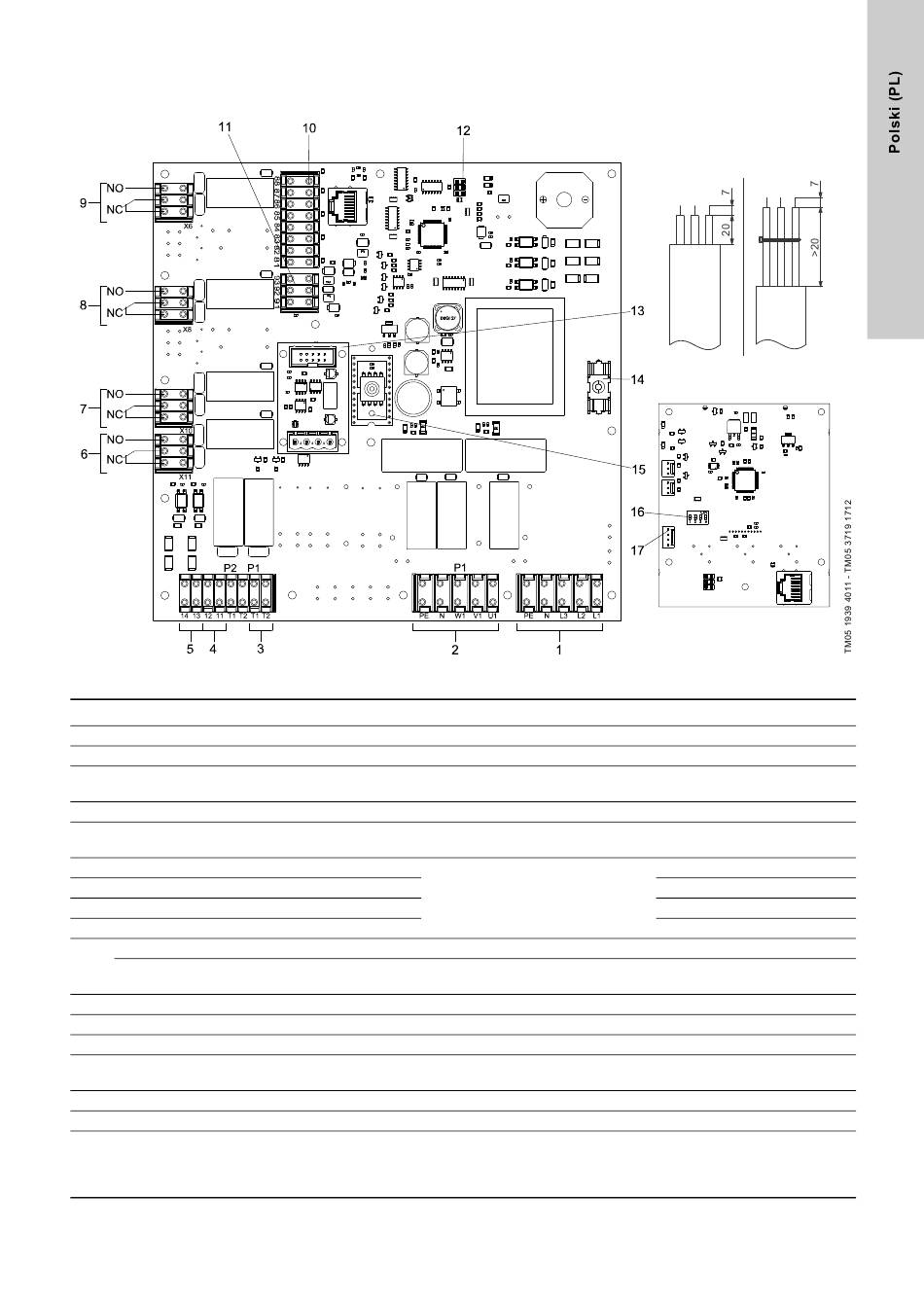

Rysunek 10 przedstawia rozmieszczenie elementów sterownika LC 221.
Rys. 10 Rozmieszczenie elementów sterownika LC 221 (przykład z 3-fazową kartą PCB)
Poz. Opis
1 Zaciski do przyłączenia napięcia zasilania
2 Zaciski do przyłączenia pompy 1
Zaciski do przyłączenia wyłącznika termicznego
3
pompy 1
4 Zaciski do zewnętrznego resetowania
Zaciski do przyłączania alarmu zewnętrznego (poza
5
zbiornikiem)
6 Zaciski alarmu sumarycznego
7 Zaciski do przyłączania alarmu wysokiego poziomu
8 Zaciski do sygnalizacji zakłóceń pompy 1
9 Zaciski do sygnalizacji pracy pompy 1
Zaciski do przyłączenia łączników poziomu (opcja)
10
Zaciski do dodatkowego czujnika wysokiego
poziomu (w zbiorniku)
11 Zaciski od przyłączenia czujnika analogowego
12 Przyłącze serwisowe dla PC Tool
13 Przyłącze dla modułu interfejsu GENIbus
14 Bezpiecznik obwodu sterowniczego
15 Moduł piezorezystywnego czujnika poziomu
16 Przełączniki DIP
17 Przyłącze baterii, 9 V
Uwaga: Przyłączanie przewodów do poz. 6-11:
Użyj opaski, jeżeli długość wolnych żył
przekracza 20 mm.
Uwagi
230 V
230 V
Bezpotencjałowe styki NC/NO
o obciażalności 2 A maks. 250 V.
Cyfrowe
Cyfrowe
0-5 V lub 4-20 mA
Nieużywane.
Bezpiecznik topikowy:
100 mAT / 20 mm x ∅5
0-5 V
Nieużywane.
Wyłącznie baterie bez możliwości
ładowania.
Sterownik nie jest wyposażony
w ładowarkę.
Oznakowanie zacisków
PE, N, L3, L2, L1
PE, N, W1, V1, U1
T1, T2
11, 12
13, 14
X11
X10
X8
X6
81-88
81, 82
91 (GND), 92 (sygnał), 93 (12 V)
-
-
-
-
-
-
