6. Підключіть напірну трубу.
Встановіть ізолюючий клапан між зворотним клапаном і
гнучким шлангом з'єднання, що поставляється, DN 100
(внутрішній діаметр ∅110). Гнучке з'єднання може бути
забезпечене, якщо відстань біля 3 см залишається між
кінцями труб, з'єднувальної частини та напірної труби.

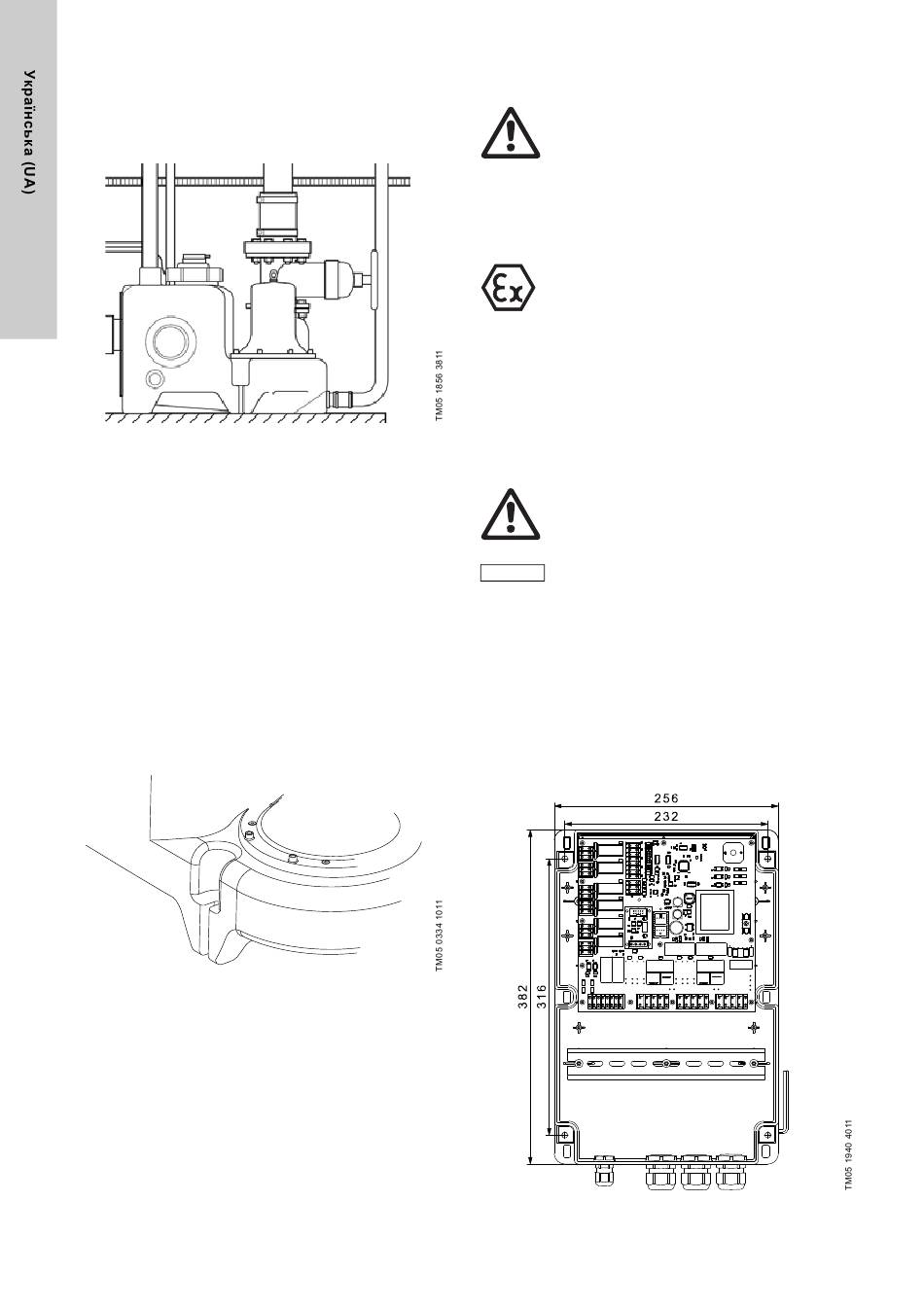

Рис. 22 Ізоляційний клапан на вершині зворотнього
клапану
7. Підключіть вентиляційну трубу.
Вентиляційний порт DN 70 на верхній частині ємності
відкрито. Підключіть вентиляційну трубу до
вентиляційного порта за допомогою гнучкого засобу
з'єднання. Вентиляційна труба повинна бути виведена
вище даху у відкрите повітря відповідно до місцевих
правил. Переконайтеся, що використання вентиляційних
клапанів (аксесуар) дозволено відповідно до місцевого
законодавства, якщо вентиляція над дахом неможлива.
Гнучке з'єднання може бути забезпечену, якщо відстань
біля 3 см залишається між кінцями вентиляційної труби та
вентиляційного порту.
8. Підключіть мембранний насос (опція).
Встановіть мембранний насос на стороні нагнітання.
Для полегшення обслуговування мембранного насосу,
бажано, щоб ізолюючий клапан відповідав 1 1/2" порту
ємності.
9. Прикріпіть ємність до підлоги.
Рис. 23 Точки кріплення для фіксації ємності в підлозі
622
8. Установка LC 221 контролера
Попередження
Перед здійсненням будь-якоих підключень до LC
221, або роботи з насосом, ямою та т. ін.
переконайтесь у тому, що електричне живлення
вимкнено, і прийняті всі заходи по випадковому
його вмиканню.
Установка повинна виконуватися кваліфікованим персоналом
відповідно до місцевих правил.
8.1 Розміщення
Попередження
Не встановлюйте контролер LC 221 у
вибухонебезпечних зонах.
LC 221 може бути встановлений при температурі
навколишнього середовища від 0 °C до +40 °C.
Клас корпуса: IP56.
Встановіть контролер якомога ближче до насоса.
При встановленні на відкритому повітрі, LC 221 повиннен бути
поміщений під захисний навіс або в захисний корпус. LC 221
не повинен піддаватися впливу прямих сонячних променів.
8.2 Монтаж механічної частини обладнання
Попередження
При свердлінні отворів слідкуйте, щоб не
пошкодити кабелі або водопровідні і газові труби.
Забезпечте безпечну установку.
LC 221 може бути встановлений без зняття
Вказівка
передньої кришки.
Дійте таким чином:
• Змонтуйте LC 221 на плоскій поверхні стіни.
• Змонтуйте LC 221 з кабельними вводами, спрямованими
вниз (додаткові кабельні вводи, при необхідності, повинні
бути встановлені у нижній панелі шафи).
• Змонтуйте LC 221 з чотирма гвинтами через отвори в
задній стінці шафи. Просвердліть монтажні отвори
свердлом 6 мм, використовуючи шаблон для свердління,
що поставляється з контролером. Встановіть гвинти в
монтажні отвори і затягніть. Встановіть пластмасові
ковпачки.
Рис. 24 Монтаж контролера на стіні
