5. Opis produktu
Agregaty podnoszące Multilift M są opisane w następujących
podrozdziałach:
• 5.1 Zespół pompujący - opis agregatu podnoszącego ze
zbiornikiem, pompą, zaworem zwrotnym i czujnikiem poziomu.
• 5.2 Sterownik LC 221 - opis sterownika, jego funkcji i sposobu
obsługi.
W rozdziale 7. Montaż agregatu podnoszenia ścieków
i w rozdziałach następnych powyższe składniki są opisywane
jako jedna jednostka.
5.1 Zespół pompujący
Agregaty podnoszące Multilift M są dostarczane jako kompletne
jednostki z dwiema podłączonymi do sterownika LC 221
pompami zatapialnymi z silnikami 1- lub 3-fazowymi i czujnikami
poziomu.
Klucz oznaczeń typu agregatów podnoszących
Przykład
Agregat podnoszenia ścieków Multilift
Moc wyjściowa P / 100 [W]
2
1 = silnik jednofazowy
3 = silnik trójfazowy
2 = silnik dwubiegunowy
4 = silnik czterobiegunowy

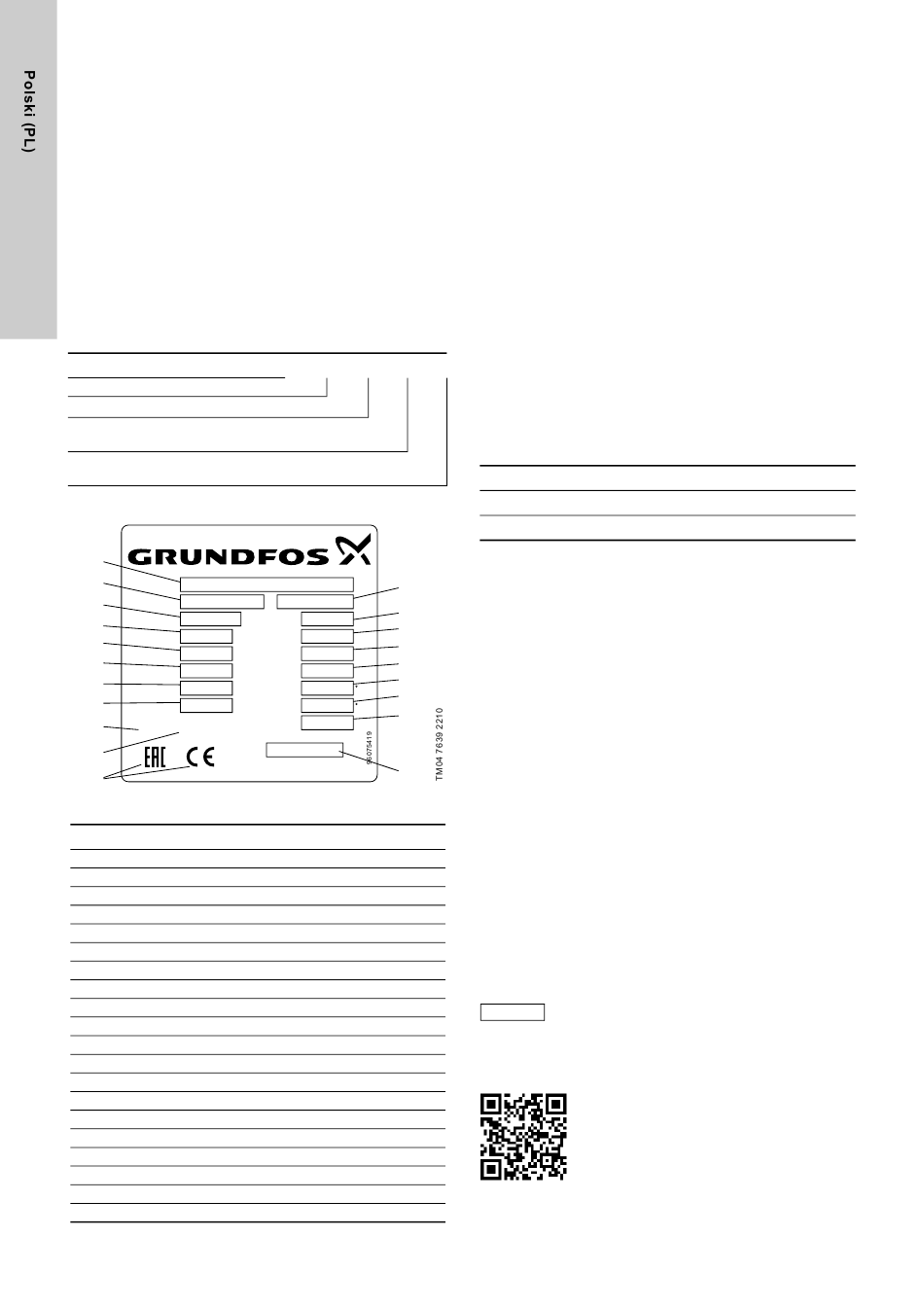

Tabliczka znamionowa agregatu podnoszącego
1
DK - 8850 Bjerringbro, Denmark
2
Typ
Prod.-Nr.
3
P. c.
4
f Hz
5
Phases
6
U V
7
A
I
1/1
8
P kW
1
19
0197 98127055
20
9
Rys. 2 Tabliczka znamionowa agregatu podnoszącego
Poz. Opis
1 Oznaczenie typu
2 Numer katalogowy
3 Kod daty produkcji – rok i tydzień
4 Częstotliwość [Hz]
5 Liczba faz + napięcie [V]
6 Napięcie [V]
7 Prąd pełnego obciążenia [A]
8 Moc wejściowa silnika P1 [kW]
9 Oznakowanie EAC i CE
10 Tryb pracy
11 Numer seryjny
12 Maksymalna wydajność [m
13 Minimalna wysokość podnoszenia [m]
14 Maksymalna wysokość podnoszenia [m]
15 Maksymalna temperatura cieczy [°C]
16 Maksymalna temperatura otoczenia [°C]
17 Masa [kg]
18 Kod identyfikacyjny europejskiej normy
19 Jednostka notyfikowana
20 Nr referencyjny dla deklaracji właściwości użytkowych
406
M .22 .3 .4
10
11
Serial no.
12
3
m /h
Q
max
13
m
H
min
14
m
H
max
15
T Med C
max
16
Amb
T C
max
17
G kg
Made in Germany
18
3
/h]
5.1.1 Zbiornik
Mocnoszczelny, nieprzepuszczający gazów i zapachów zbiornik
jest wykonany z odpornego na działanie ścieków polietylenu (PE)
i dysponuje wszystkimi potrzebnymi króćcami/otworami do
przyłączania rur wejściowych, rury odprowadzającej, rury
odpowietrzającej i ręcznej pompy membranowej, która jest
dostępna jako wyposażenie dodatkowe.
Zbiornik agregatu M ma z tyłu obrotową, mimośrodową tarczę,
umożliwiającą nastawianie wysokości przyłączanej rury
w zakresie od 180 do 315 mm nad posadzką.
Najczęściej stosowane wysokości są podane obok wejścia.
Patrz rozdział 7.3 Zalecany sposób mechanicznej instalacji
agregatu podnoszenia. Ponadto zbiornik posiada trzy wejścia
poziome boczne (2 x DN 100 i 1 x DN 50) i dwa wejścia pionowe
górne
(1 x DN 150, 1 x DN 50). Osie (środki) wejść poziomych znajdują
się 180 mm i 250 mm nad posadzką.
Osie (środki) wejść bocznych i tylnych znajdują się 180 i 250 mm
nad posadzką i umożliwiają bezpośrednie przyłączanie do
naściennej lub stojącej muszli WC zgodnie z EN 33 i EN 37.
Do pozostałych wejść można przyłączać dalsze urządzenia
sanitarne.
W poniższej tabeli podano pojemność całkowitą i pojemności
efektywne (pomiędzy poziomami załączania i wyłączania)
zbiornika:
Poziom wlotu [mm]
Pojemność całk. zbiornika [l]
Pojemność efektywna zbiornika [l]
Odpowiedni poziom załączania należy nastawić przy pomocy
menu nastawiania w fazie włączania agregatu do eksploatacji.
Patrz rozdział 6.2 Menu nastawiania.
Pierwszym krokiem po podłączeniu zasilania jest faza włączania
do eksploatacji z nastawianiem poziomów.
Ukształtowanie dna zbiornika ogranicza gromadzenie się osadów
i kieruje ścieki do pompy.
5.1.2 Pompa
Pompa jest wyposażona w wirnik Vortex o swobodnym
przepływie, który zapewnia prawie niezmienną sprawność pompy
w całym okresie jej żywotności. Korpus stojana silnika jest
wykonany z żeliwa. Pompa posiada mechaniczne uszczelnienie
wału.
Szczegółowe dane techniczne znajdują się w rozdziale:
12. Dane techniczne.
Silniki1-fazowe są zabezpieczone wyłącznikiem termicznym
w uzwojeniu i uruchamiane przez kondensator w szafce
sterownika.
Silniki 3-fazowe są zabezpieczone wyłącznikami termicznymi
w uzwojeniach i dodatkowym wyłącznikiem termicznym w szafce
sterowniczej agregatów Multilift M22, M24, M32 i M38,
reagującym na przeciążenie.
Jeśli kolejność faz jest nieprawidłowa, sterownik sygnalizuje błąd
i uniemożliwia włączenie pomp(y). Prawidłowa kolejność faz -
patrz rys. 14. Kierunek obrotów - patrz rozdział:
Przeciążenie silnika powoduje jego automatyczne
wyłączenie.
RADA
Po ostygnięciu silnika do normalnej temperatury
roboczej następuje jego automatyczny restart.
Krzywe wydajności znajdują się w broszurze produktowej, którą
można pobrać, skanując kod QR lub klikając łącze poniżej:
http://net.grundfos.com/qr/i/98288126
180 250 315
92
34 49 62
10.2 Silnik.
