3. Γενική περιγραφή
Οι μονάδες ανύψωσης Grundfos Multilift M προμηθεύονται
πλήρεις με δοχείο συλλογής, αντλία, αισθητήρα στάθμης, ελεγκτή
LC 221, βαλβίδα αντεπιστροφής και πρόσθετο εξοπλισμό
σύνδεσης.
Παρακάτω παρατίθεται μία περιγραφή των εξαρτημάτων.

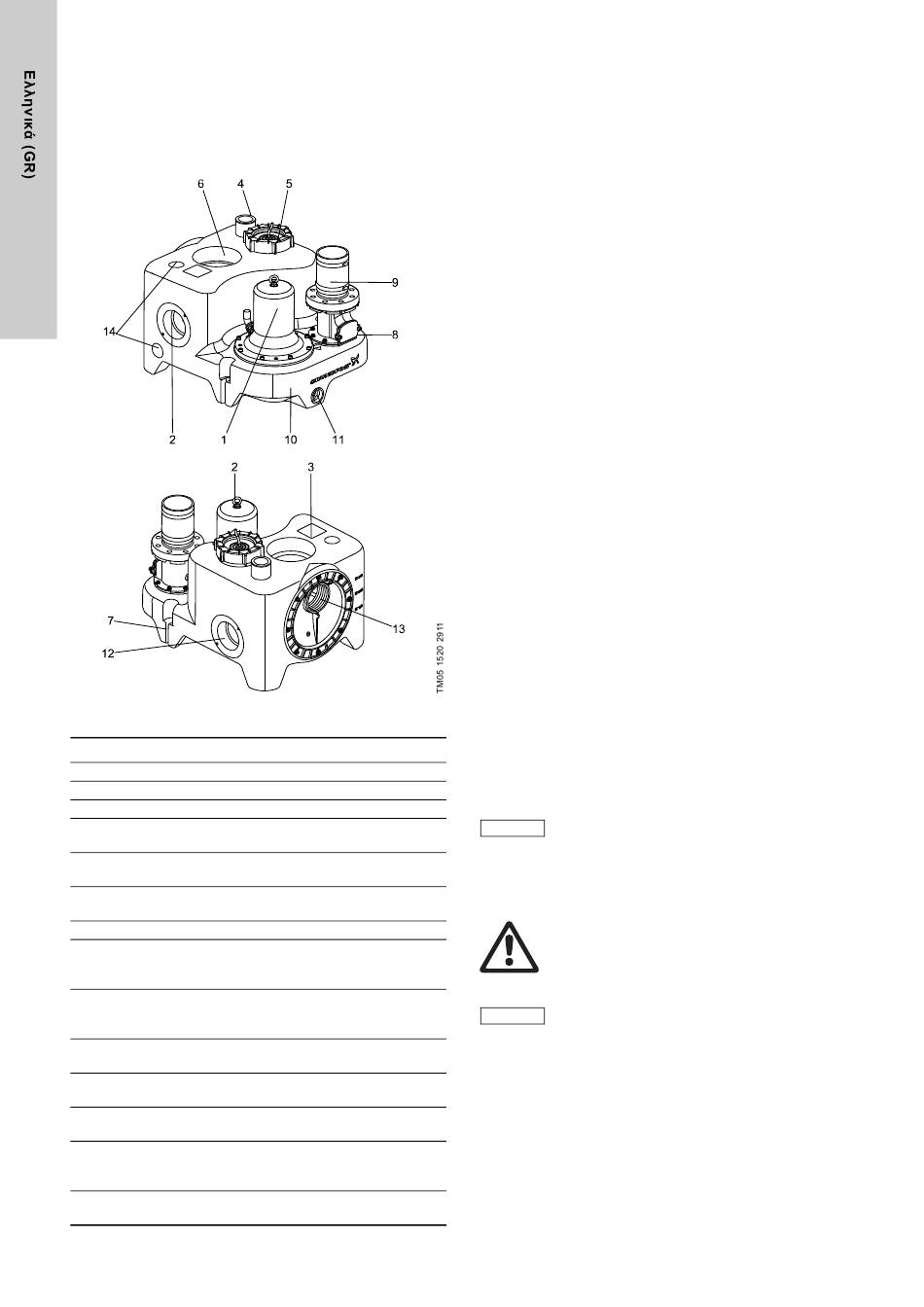

Σχ. 1 Multilift M, πρόσθια και οπίσθια άποψη
Θέση Περιγραφή
1 Αντλία
2 Λαβή ανύψωσης για αντλία
3 Πινακίδα
Στόμιο εξαερισμού, DN 70
4
(εξωτερική διάμετρος, 75 mm), ανοικτό
Καπάκι βίδωτό για σωλήνα πίεσης και άνοιγμα
5
επιθεώρησης δοχείου
Κατακόρυφη είσοδος, DN 150,
6
(το στεγανοποιητικό αποτελεί πρόσθετο εξοπλισμό)
7 Σημείο στερέωσης
Βαλβίδα αντεπιστροφής με καπάκι επιθεώρησης και
8 βίδα αποστράγγισης που ανασηκώνει το πτερύγιο της
βαλβίδας. Βλέπε σχήμα 4.
Φλάντζα προσαρμογέα κατάθλιψης, DN 80, προς
σωλήνα ∅110 με εύκαμπτο εξάρτημα σύνδεσης και δύο
9
σφιγκτήρες.
∆οχείο συλλογής με λαβή μεταφοράς ενσωματωμένη
10
στο σώμα του δοχείου
Στόμιο, 1 1/2", για αντλία διαφράγματος που λειτουργεί
11
χειροκίνητα
Οριζόντια είσοδος, DN 100, (το στεγανοποιητικό
12
αποτελεί πρόσθετο εξοπλισμό)
Ρυθμιζόμενος δίσκος εισόδου, DN 100
13 (ο DN 150 είναι προαιρετικός ως πρόσθετος
εξοπλισμός)
Πλευρική ή επάνω είσοδος, DN 50,
14
(το στεγανοποιητικό αποτελεί πρόσθετο εξοπλισμό)
230
3.1 Εφαρμογές
Οι μονάδες ανύψωσης Multilift Μ της Grundfos είναι
σχεδιασμένες για τη συλλογή και άντληση οικιακών ακάθαρτων
υδάτων χωρίς ελεύθερη ροή στη στάθμη του υπονόμου.
Οι μονάδες ανύψωσης Grundfos Multilift M είναι σχεδιασμένες για
τη συλλογή και άντληση των ακόλουθων υγρών:
• οικιακά ακάθαρτα ύδατα, που περιλαμβάνουν ακάθαρτα ύδατα
χωρίς περιττώματα, ακάθαρτα ύδατα από τουαλέτες με
περιττώματα (αποχέτευση από τουαλέτες)
• νερό που περιέχει λάσπη.
Οι μονάδες ανύψωσης μπορούν να αντλήσουν υγρά που
περιέχουν ίνες, υφάσματα, περιττώματα κ.λπ, και βρίσκονται
κάτω από τη στάθμη του υπονόμου και προέρχονται από μικρά
κτήρια όπως ιδιωτικές κατοικίες, διαμερίσματα, εξοχικά, κ.λπ.
Η Multilift M είναι κυρίως σχεδιασμένη για μονοκατοικίες, αλλά
μπορεί επίσης να χρησιμοποιηθεί σε ελαφρές εμπορικές
εφαρμογές υπό την προϋπόθεση ότι θα υπάρχουν κι άλλες
διατάξεις υγιεινής σε περίπτωση συντήρησης, σέρβις ή βλάβης
της Multilift M.
Μην αντλείτε όμβρια ύδατα με τους σταθμούς ανύψωσης
Multilift M για τους δύο ακόλουθους λόγους:
• Οι κινητήρες των μονάδων ανύψωσης δεν είναι σχεδιασμένοι
για τη συνεχή λειτουργία που μπορεί να χρειαστεί σε μια
νεροποντή.
• Τα όμβρια ύδατα δεν επιτρέπεται να αντλούνται σε μία μονάδα
ανύψωσης στο εσωτερικό κτιρίου σύμφωνα με το EN 12056-4.
Επικοινωνήστε με τη Grundfos για τυχόν απορίες.
Μην αντλείτε τις ακόλουθες ουσίες/απόβλητα με σταθμούς
ανύψωσης:
• στερεά, πίσσα, υγρά με υψηλή περιεκτικότητα σε άμμο,
τσιμέντο, στάχτη, χαρτόνι, μπάζα, απορρίμματα, κ.λπ.
• ακάθαρτα ύδατα από εγκαταστάσεις υγιεινής που βρίσκονται
πάνω από τη στάθμη πλημμύρας (αυτά πρέπει να
απομακρύνονται μέσω ενός συστήματος αποχέτευσης
ελεύθερης ροής σύμφωνα με το ΕΝ 12056-1).
• ακάθαρτα ύδατα που περιέχουν επικίνδυνες ουσίες όπως
λιπαρά απόβλητα μεγάλων μονάδων μαγειρείων. Για την
αποχέτευση των λιπαρών απoβλήτων, χρησιμοποιήστε ένα
διαχωριστή λίπους σύμφωνα με το ΕΝ 1825-2 και ένα σταθμό
ανύψωσης δύο αντλιών.
Όταν συνδέετε ένα φίλτρο ανάστροφης έκπλυσης από μία
δεξαμενή κολύμβησης σε μία Multilift M, πρέπει να ελέγχετε τις
παραμέτρους εισροής. Σε περίπτωση αμφιβολίας, επικοινωνήστε
με την Grundfos.
Η υψηλή προσωρινή εισροή μπορεί να προκαλέσει
βραχυπρόθεσμο συναγερμό υψηλής στάθμης. Η
Σημείωση
καθυστέρηση συναγερμού μπορεί να οριστεί στο
μενού του ελεγκτή.
4. Μεταφορά και αποθήκευση
Προειδοποίηση
Η λαβή ανύψωσης προορίζεται αποκλειστικά για την
ανύψωση της αντλίας. Ποτέ μην ανεβάζετε ή
κατεβάζετε τη μονάδα ανύψωσης με τη βοήθεια της
λαβής ανύψωσης.
Ανασηκώστε τη μονάδα ανύψωσης από το δοχείο
Σημείωση
συλλογής.
Για μεγάλες χρονικές περιόδους αποθήκευσης, ο ελεγκτής
LC 221 πρέπει να προστατεύεται από την υγρασία και τη
θερμότητα.
Μετά από μία μεγάλη περίοδο αποθήκευσης, η αντλία πρέπει να
ελέγχεται πριν τεθεί εκ νέου σε λειτουργία. Βεβαιωθείτε ότι η
πτερωτή μπορεί να περιστραφεί ελεύθερα.
