5.2.3 LC 221:n sisäinen rakenne
Kuvassa 10 näkyy LC 221:n sisäinen rakenne.

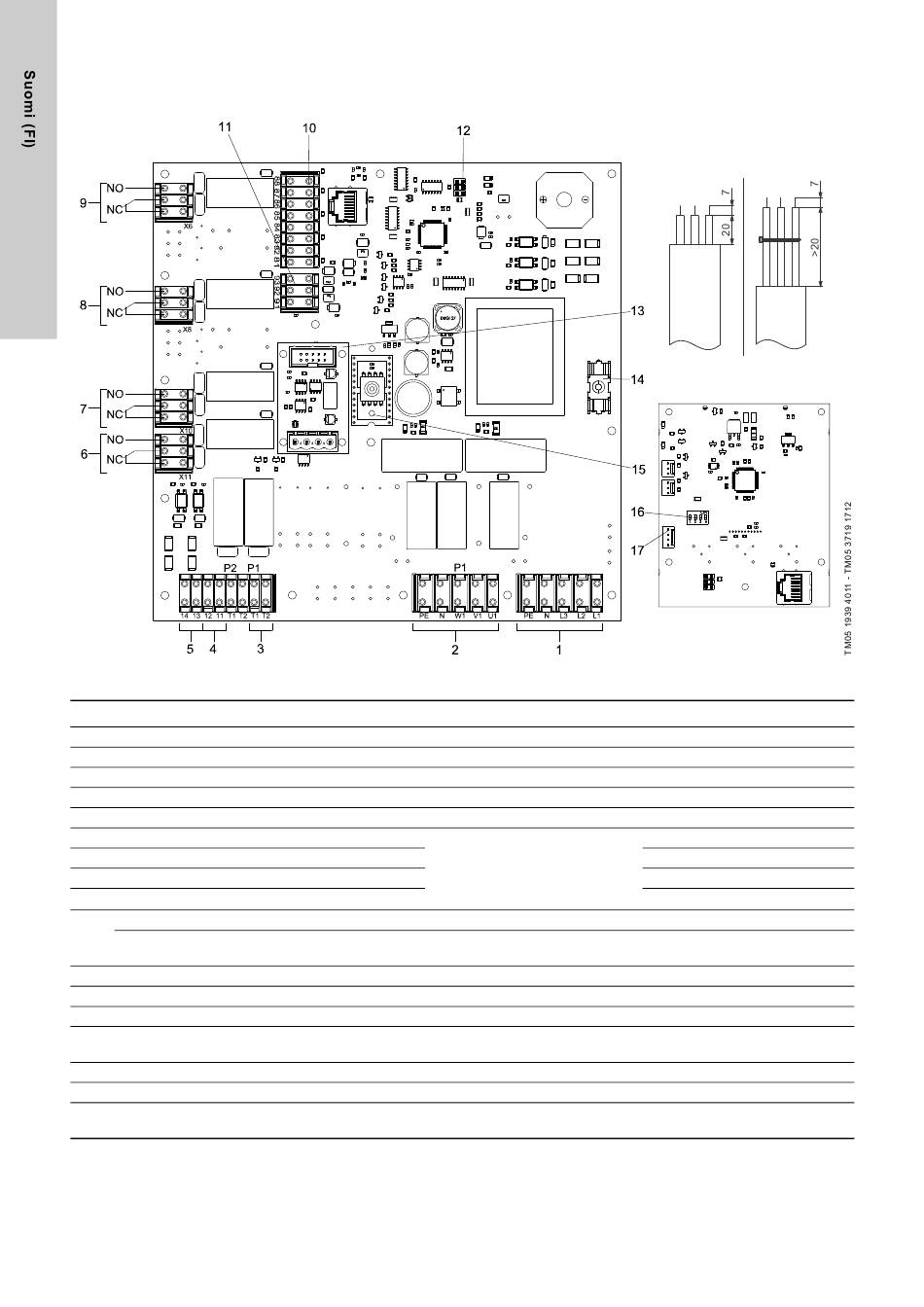

Kuva 10 LC 221:n sisäinen rakenne (esimerkkinä kolmivaiheinen piirikortti)
Pos. Kuvaus
1 Virransyöttöliitännät
2 Liittimet pumppua 1 varten
3 Liittimet lämpösuojakytkimelle, pumppu 1
4 Ulkoisen kuittauksen liiitännät
5 Ulkoisen hälytyksen liitännät (säiliön ulkopuolella)
6 Ryhmähälytyksen liitännät
7 Liittimet korkean vedenpinnan hälytykselle
8 Liittimet vikailmoitukselle, pumppu 1
9 Liittimet käytön ilmaisulle, pumppu 1
Liittimet pintakytkimille (valinnaisia)
10
Liittimet korkean vedenpinnan lisähälytykselle
(säiliön sisällä)
11 Liittimet analogiselle anturille
12 Huoltoliitin PC Tool -työkalua varten
13 Liitin GENIbus-liitäntämoduulille
14 Ohjauspiirin sulake
15 Pietsoresistiivinen paineanturimoduuli
16 DIP-kytkimet
17 Liitäntä paristoa varten, 9 V
186
Huomaa: Kaapeliliitännät pos. 6-11:
Käytä nippusidettä, jos johtimet tulevat yli
20 mm ulos kaapelin suojavaipasta.
Huomautukset
230 V
230 V
Potentiaalivapaat NO/NC-vaihtokos-
kettimet, maks. 250 V / 2 A.
Huomaa: Kytke nämä liittimet verk-
kojännitteeseen tai pienjännittee-
seen, mutta älä sekoita näitä kahta.
Digitaalinen
Digitaalinen
0-5 V tai 4-20 mA
Ei käytössä.
Hienolankainen sulake:
100 mAT / 20 mm x ∅5
0-5 V
Ei käytössä.
Ladattavia akkuja ei saa käyttää.
Säätimessä ei ole laturia.
Liittimen nimitys
PE, N, L3, L2, L1
PE, N, W1, V1, U1
T1, T2
11, 12
13, 14
X11
X10
X8
X6
81-88
81, 82
91 (GND), 92 (signaali), 93 (12 V)
-
-
-
-
-
-
