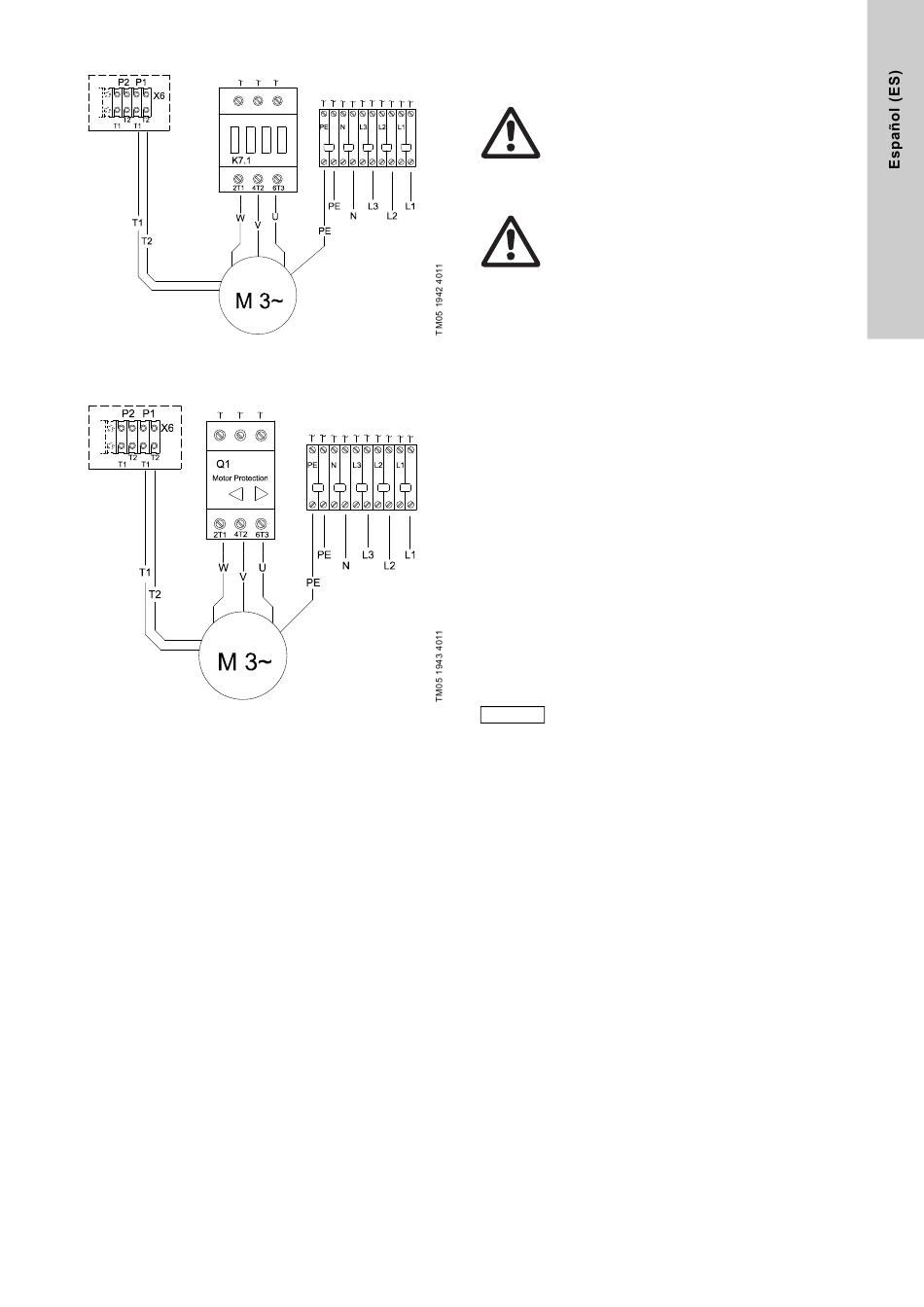

Fig. 27 Diagrama de conexiones eléctricas,
Multilift M.22.3.4 trifásica
Fig. 28 Diagrama de conexiones eléctricas, Multilift M.22.3.4,
M.24.3.2, M.32.3.2 y M.38.3.2 trifásicas con interrup-
tor automático de protección del motor

9. Puesta en marcha

Advertencia
Antes de empezar cualquier trabajo en una bomba
utilizada para bombear líquidos que pueden resultar
perjudiciales para la salud, limpie y purgue de forma
exhaustiva la bomba, pozo, etc. de acuerdo con las
normativas locales.
Advertencia
Antes de realizar cualquier conexión en el controla-
dor LC 221 o de trabajar con la bomba, el pozo, etc.,
compruebe que el suministro eléctrico está desco-
nectado y que no puede conectarse accidental-
mente.
Antes de arrancar la estación, la conexión y los ajustes se tienen
que haber realizado de acuerdo con las secciones
eléctrica y 8.4 Configuración del controlador LC
La puesta en marcha debe realizarse por personal autorizado.
Proceda como se indica a continuación:
1. Compruebe todas las conexiones.
2. Conecte el enchufe al suministro eléctrico y siga la secuencia
de arranque del controlador.
Nota: El controlador tardará 15 segundos en arrancar.
Cuando se conecte el suministro eléctrico por primera vez, se
pueden elegir tres valores para el nivel de arranque (180, 250
o 315 mm sobre el nivel del suelo) según la altura de entrada
respecto al tanque colector. Además, deben confirmarse la
sobrecorriente preestablecida y la intensidad nominal del
motor. Véase la sección 8.4 Configuración del controlador
LC 221. El controlador está listo para el modo automático
(interruptor de selección en la pos. AUTO).
3. Abra las válvulas de corte en las tuberías de descarga y de
entrada.
4. Active un aparato sanitario que esté conectado al caudal
afluente de la estación Multilift M y controle el nivel de agua
creciente en el tanque hasta que alcance el nivel de arranque.
Compruebe los arranques y paradas al menos dos veces.
Si el cable de la bomba estaba desconectado del
controlador, por ejemplo al llevar el cable por un con-
Nota
ducto para cable vacío, compruebe el sentido de giro
de la bomba. Véase la sección
8.3 Conexión
221.
10.2 Motor.
