Тип ключа, LC 221 контролер
Приклад
LC 221 .1 .230 .1 .10 .30
LC 221 = тип контролера
1 = насос з одним контролером
2 = насос з двома контролерами
Напруга [В]
1 = однофазний
3 = трифазний
Макс. робочий струм [A]
Конденсатори [μF]
Спосіб запуску:
DOL = прямий
SD = зірка-трикутник
Заводська табличка, LC 221 контролер
Тип контролера, варіант напруги, і т.д., зазначено у
маркуванні на табличці, що знаходиться на стороні шафи
контролера.
1
2
Type
LC 221.1.230.1.10.30/150 MPU
3
98189707
Prod.-No.
4
1221
Serial no.
P.c.
5
Phases
1
6
I
10
A
Pump max
7
U
250
V
contact max
I
16
A
Fuse max
8
O
T
0
C
Amb min
I
c < 10 kA
IP55

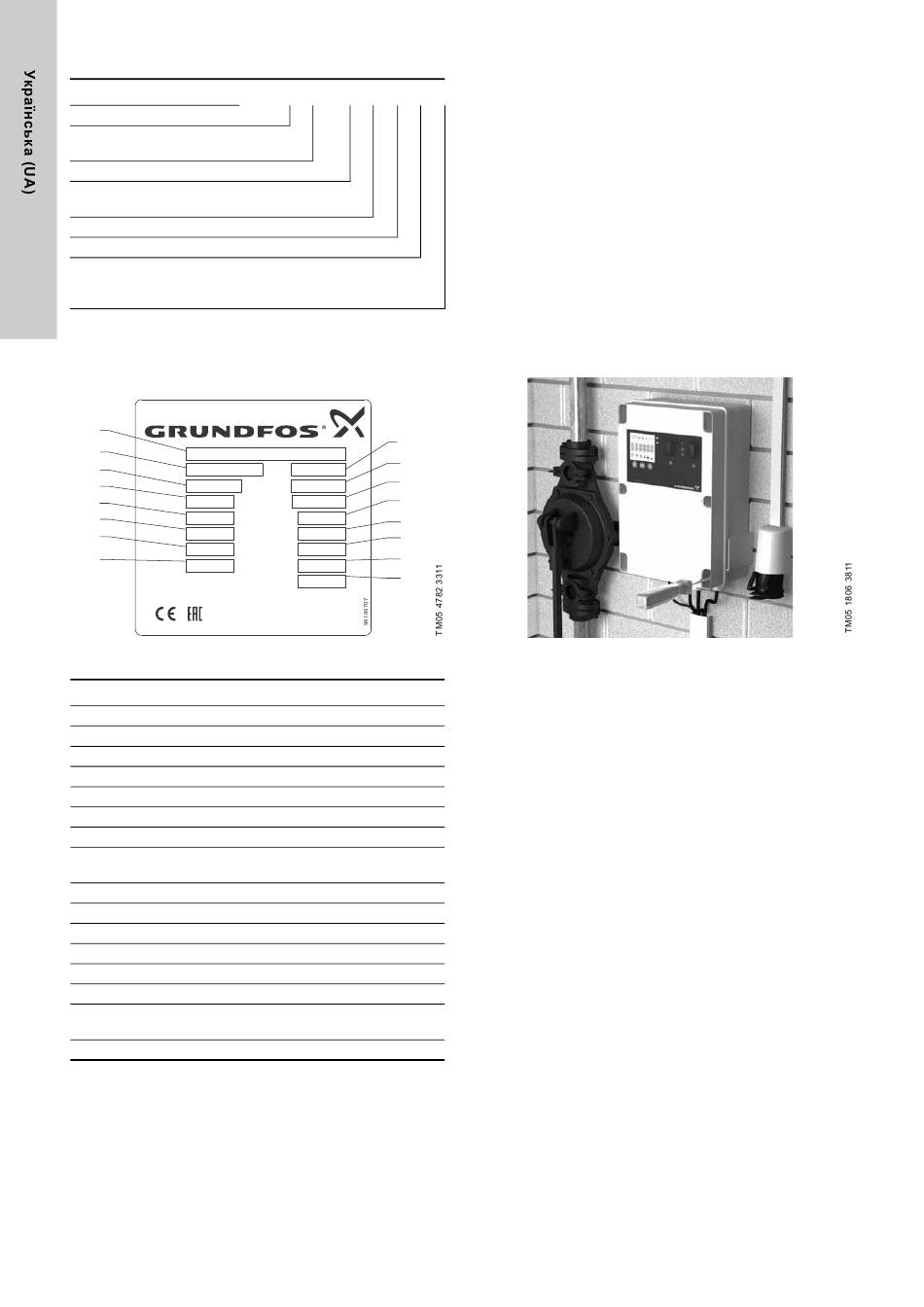

Рис. 7
Приклад заводської таблички LC 221
Поз.
Опис
1
Позначення типу
2
Номер виробу
3
Код виробництва (рік та тиждень)
4
Кількість фаз
5
Максимальний споживаний струм насоса
6
Максимальна напруга на безпотенційному контакті
7
Максимальний резервний плавкий запобіжник
Мінімальна температура навколишнього
8
середовища
9
Виконання
10
Серійний номер
11
Номінальна напруга
12
Споживана потужність
13
Максимальний струм на безпотенційному контакті
14
Вага
Максимальна температура навколишнього
15
середовища
16
Частота
610
9
10
V01
11
0012
12
U
220-240
V
13
P
3
W
max
14
I
2
A
contact max
kg
G
5.2
15
T
40
O
C
Amb max
16
f
50
Hz
Made in Germany
5.2.1 Виконання
LC 221 контролер рівня включає в себе необхідні компоненти
для контролю і захисту насосів, таких як реле і конденсатори
для однофазних двигунів, контактори і автоматичний вимикач
для додаткового захисту двигуна для трифазних двигунів
(> Multilift M22).
Панель управління пропонує зручний інтерфейс з кнопками і
дисплей для індикації робочих умов і несправностей.
Крім того, він має вбудований п'єзорезистивний датчик тиску,
який активується стиснутим повітрям безпосередньо через
напірну трубу всередині накопичувальної ємності. На додаток,
він має клеми для живлення, підключення до насоса і входи і
виходи, згадані у розділі
5.2 Контролер LC
Передня кришка закрита на чотири багнети кріплення з
замками на чверть обороту. З лівого боку, замки
розширюються і підключені до дна шафи з шарніром рядків.
Шафу можна повісити на стіну, без попереднього її відкриття.
Шаблон буріння і шість гвинтів з гумовими провідниками
додаються.
Рис. 8
Підвішування контролера LC 221
221.
