5.1.3 Cierre del eje
La bomba tiene tres cierres del eje, las cámaras del aceite que se
encuentran entre ellos están cargadas para toda su vida útil y,
por lo tanto, no necesitan mantenimiento. Para realizar la sustitu-
ción en caso de reparación, véanse las instrucciones de repara-
ción.
5.1.4 Cable de motor
El cable del motor está colocado en el motor mediante una
entrada de cables. Clase de protección IP68. La longitud del
cable es de 4 o 10 m.
Placa de características del motor
1 DK - 8850 Bjerringbro, Denmark
Prod.-Nr. 98189706 - A
2
P.c. 1217
f 50 Hz
3
Phases 3
4
U 400
V
5
5.3 A
I
1/1
6
2.8
P kW
1
7
P 2.2
2
8

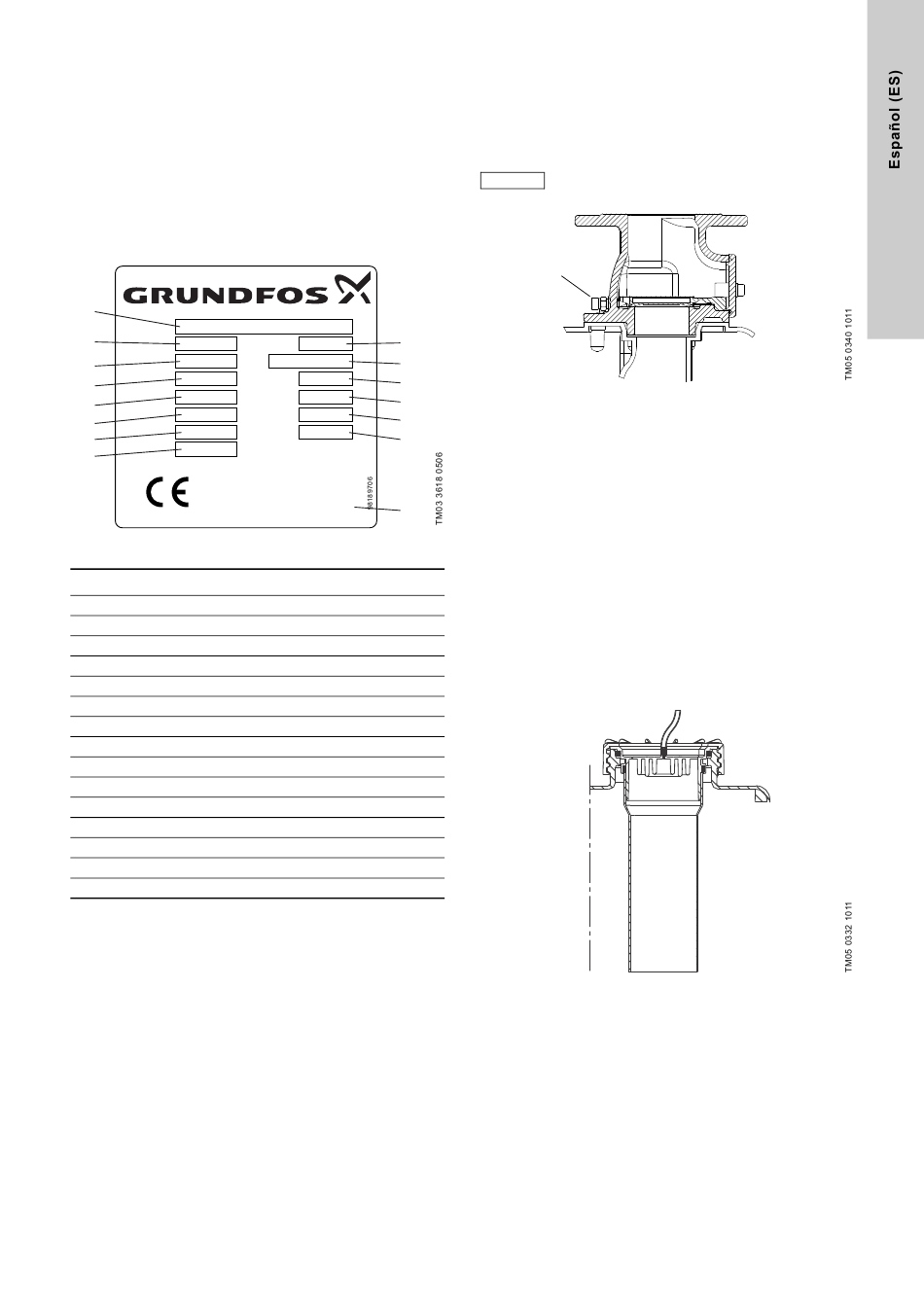

Fig. 3 Placa de características del motor
Pos. Descripción
1 Referencia y modelo
2 Código, año y semana de fabricación
3 Frecuencia
4 Número de fases
5 Tensión nominal
6 Corriente nominal
7 Potencia de entrada
8 Potencia del eje
9 Número de serie
10 Modo de funcionamiento
11 Factor de potencia
12 Velocidad nominal
13 Clase de aislamiento
14 Peso
15 País de fabricación
Serial no. 001
9
S3-40%-1min
10
0.77
11
-1
n 1405 min
12
F
13
G 24 kg
14
IP68
Made in Germany
15
5.1.5 Válvula de retención
La válvula de retención de DN 80 incluye un tornillo de purga
para levantar la solapa interna de la válvula y poder, así, drenar
la tubería de descarga en caso de mantenimiento o reparación.
La válvula está diseñada y probada de conformidad con
EN12050-4. Véase la fig. 4.
Afloje un poco la tuerca de seguridad antes de girar
Nota
el tornillo de purga.
Tornillo de purga
Fig. 4 Válvula de retención
5.1.6 Sensor de nivel
El sensor de presión piezorresistivo situado en el controlador
está conectado a un tubo de presión en el tanque mediante un
tubo flexible. El tapón roscado al que está conectada la man-
guera incluye una conexión para tubo DN 100. Este tubo, el tubo
de presión, se extiende hacia abajo en el tanque. El nivel de
líquido creciente comprime el aire dentro del tubo de presión y
del tubo flexible, así como el sensor piezorresistivo transforma la
presión cambiante en una señal analógica. La caja de control uti-
liza la señal analógica para arrancar y detener la bomba y para
indicar una alarma de nivel alto de agua. El tubo de presión está
fijado por debajo del tapón de rosca y se puede extraer para lle-
var a cabo labores de mantenimiento o reparaciones, así como
para la limpieza del interior del tubo. Una junta tórica garantiza
que todo queda herméticamente cerrado.
El tubo flexible se suministra con una longitud de 4 o 10 m.
El tubo flexible debe conectarse al controlador.
Fig. 5 Tapón roscado con manguera y tubo DN 100
