5.2.2 Upravljačka ploča
1 3
2

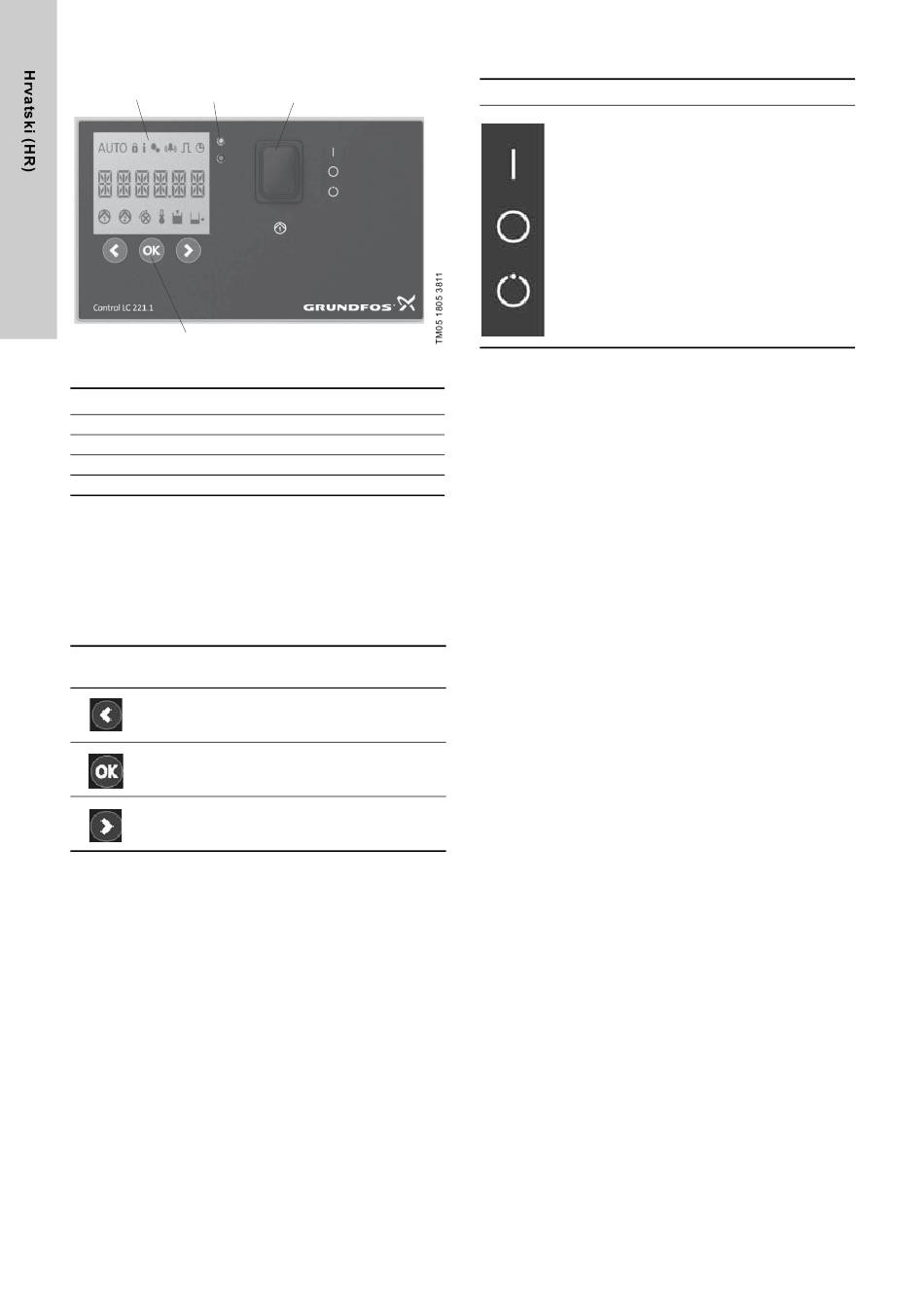

Slika 9 Upravljačka ploča
Poz. Opis
1 Zaslon
2 Tipke za rad
3 Status LED-ova
4 ON-OFF-AUTO izborna sklopka
Zaslon (poz. 1)
Zaslon prikazuje sve relevantne radne podatke i indikacije
grešaka. Indikacije rada i grešaka su opisane u poglavlju
zaslona.
Radne tipke (poz. 2)
Regulatorom razine se upravlja pomoću radnih tipki
postavljenima ispod zaslona. Funkcije radnih tipki su opisane u
donjoj tablici:
Radna
Opis
tipka
• ide lijevo u glavnom izborniku.
• ide gore u podizbornicima.
• smanjuje vrijednosti u podizbornicima.
• potvrda izbora.
• aktiviranje podizbornika.
• poništavanje zujala.
• ide desno u glavnom izborniku.
• ide dolje u podizbornicima.
• povećava vrijednosti u podizbornicima.
LED statusa (poz. 3)
Gornji LED (zelena) je uključen kad je uključeno napajanje.
Donji LED treperi (crvena) u slučaju greške kako bi se greška
vidjela sa velike udaljenosti te je stoga dodatak prikazu simbola i
kodovima grešaka.
260
4
6.1 Opis
Izborna sklopka (poz. 4)
Sklopka Opis funkcije
Načina rada se odabire putem ON-OFF-AUTO
izborne sklopke koja ima tri različita položaja:
POZ I:
Ručno pokreće crpku. Zaštita vremena rada je
aktivna i pokazuje alarm nakon 3 minute.
Normalno vrijeme rada je do 20 sekundi.
POZ O:
• Zaustavlja crpku kada radi i prekida opskrbu
električnom energijom crpke. Biti će vidljiva tri
simbola "Postavke zaključane", "Informacije" i
"Podešavanje".
• Poništava indikacije grešaka.
POZ AUTO:
Automatski rad. Crpka će se pokrenuti i zaustaviti
prema signalu senzora razine.
