Typový kľúč riadiacej jednotky LC 221
Príklad LC 221 .1 .230 .1 .10 .30
LC 221 = typ riadiacej
jednotky
1 = riadiaca jednotka pre jedno
čerpadlo
2 = riadiaca jednotka pre dve čerpadlá
Napätie [V]
1 = jednofázové prevedenie
3 = trojfázové prevedenie
Max. prevádzkový prúd [A]
Kondenzátory [μF]
Spôsob spúšťania:
[ ] = DOL
SD = Hviezda-trojuholník
Typový štítok riadiacej jednotky LC221
Typ riadiacej jednotky, napájacie napätie atď. uvádzajú typové
označenie na typovom štítku, ktorý je umiestnený na bočnej
stene skrinky.
1
2
Type LC 221.1.230.1.10.30/150 MPU
3
98189707
Prod.-No.
4
1221 Serial no.
P.c.
5
Phases 1
6
I 10 A
Pump max
7
U 250
V
contact max
I 16
A
Fuse max
8
O
T 0 C
Amb min
I
c < 10 kA
IP55

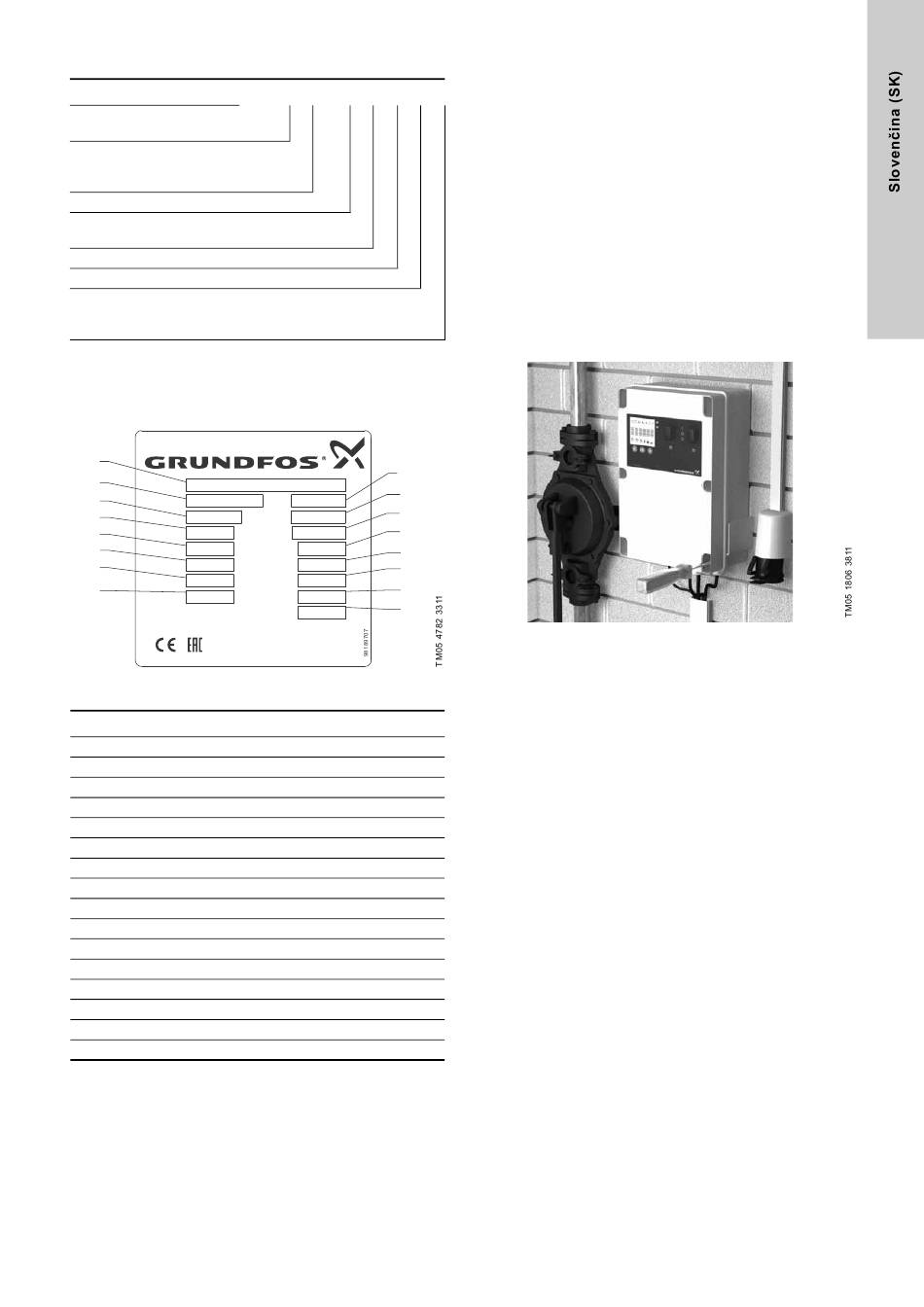

Obr. 7 Príklad typového štítku LC 221
Pol. Popis
1 Označenie typu
2 Číslo produktu
3 Výrobný kód, rok a týždeň
4 Počet fáz
5 Maximálny príkon čerpadla
6 Maximálne napätie na beznapäťovom kontakte
7 Maximálna hodnota predradeného istenia
8 Minimálna okolitá teplota
9 Prevedenie
10 Sériové číslo
11 Menovité napätie
12 Energetická spotreba
13 Maximálny prúd na beznapäťovom kontakte
14 Hmotnosť
15 Maximálna teplota okolia
16 Frekvencia
9
10
V01
11
0012
12
U 220-240 V
13
P 3 W
max
14
I 2
A
contact max
kg
G 5.2
15
O
T 40
C
Amb max
16
f 50 Hz
Made in Germany
5.2.1 Prevedenie
Riadiaca jednotka LC 221 obsahuje potrebné komponenty pre
riadenie a ochranu čerpadiel, ako sú relé a kondenzátory pre
jednofázové motory, stýkače a ďalšie ochranné motorové ističe
pre trojfázové motory (> Multilift M22).
Ovládací panel ponúka užívateľské rozhranie s ovládacími
tlačidlami a displejom pre indikáciu prevádzkových stavov
a indikáciu porúch.
Súčasťou je aj integrovaný piezorezistívny snímač tlaku, ktorý
sníma tlak vo vnútri zbernej nádrže a stlačený vzduch v tlakovej
trubici. Napokon, obsahuje svorky pre napájanie, pripojenie
k čerpadlu a vstupy a výstupy sú uvedené v bode
jednotka LC221.
Predný kryt je uzavretý štyrmi otočnými bajonetovými zámkami.
Na ľavej strane sú zámky rozšírené a pripojené na spodnej časti
skrinky so závesnými reťazami. Skrinka ponúka možnosť
montáže na stenu bez otvorenia skrinky. Súčasťou dodávky je aj
vŕtacia šablóna so šiestimi skrutkami s gumovými tesneniami.
Obr. 8 Montáž riadiacej jednotky LC 221
5.2 Riadiaca
