5. Produktbeschreibung

Die Hebeanlagen Multilift M werden in den nachfolgenden Unter-
abschnitten ausführlich beschrieben:
• Der Unterabschnitt

5.1 Hebeanlage

anlage mit Sammelbehälter, Pumpe, Rückflussverhinderer
und Niveausensor.
• Der Unterabschnitt 5.2 Steuerung LC 221
Steuerung und ihre Funktionen.
Im Abschnitt 7. Installieren der Hebeanlage
genden Abschnitten werden die oben angeführten Komponenten
wieder als eine komplette Einheit betrachtet.
5.1 Hebeanlage
Die Hebeanlagen Multilift M werden komplett mit einer einphasi-
gen oder dreiphasigen Tauchmotorpumpe geliefert, die an eine
Steuerung LC 221 angeschlossen wird. Die Niveausteuerung
erfolgt mit Hilfe eines Niveausensors.
Typenschlüssel der Hebeanlage
Beispiel
Multilift Hebeanlage
Leistungsabgabe P /100 [W]
2
1 = einphasiger Motor
3 = dreiphasiger Motor
2 = 2-poliger Motor
4 = 4-poliger Motor
Typenschild der Hebeanlage
1
DK - 8850 Bjerringbro, Denmark
2
Typ
Prod.-Nr.
3
P. c.
4
f Hz
5
Phases
6
U V
7
A
I
1/1
8
P kW
1
19
0197
98127055
20
9

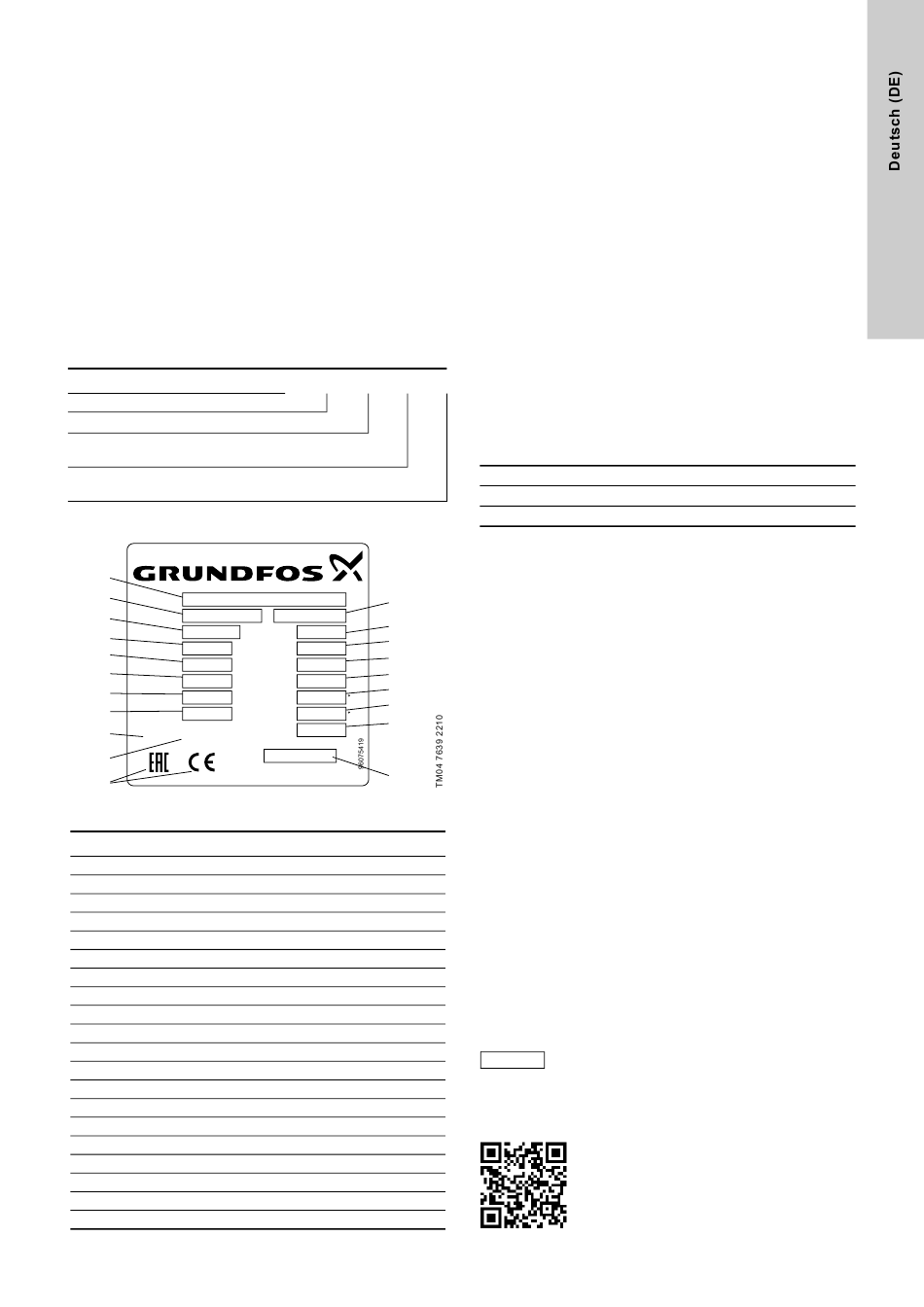

Abb. 2 Typenschild der Hebeanlage
Pos. Beschreibung
1 Typenbezeichnung
2 Produktnummer
3 Produktionscode, Jahr und Woche
4 Frequenz [Hz]
5 Anzahl der Phasen und Spannung [V]
6 Spannung [V]
7 Volllaststrom [A]
8 Leistungsaufnahme P1 des Motors [kW]
9 EAC- und CE-Kennzeichnung
10 Betriebsart
11 Seriennummer
12 Maximaler Förderstrom [m
13 Minimale Förderhöhe [m]
14 Maximale Förderhöhe [m]
15 Maximale Medientemperatur [°C]
16 Maximale Umgebungstemperatur [°C]
17 Gewicht [kg]
18 Identifikationscode der europäischen Norm
19 Benannte Stelle
20 Bezugsnummer der Leistungserklärung
beschreibt die Hebe-
beschreibt die
und in den nachfol-
M .22 .3 .4
10
11
Serial no.
12
3
m /h
Q
max
13
m
H
min
14
m
H
max
15
T Med C
max
16
T Amb C
max
17
G kg
Made in Germany
18
3
/h]
5.1.1 Sammelbehälter
Die Hebeanlage besitzt einen gas-, geruchs- und druckdichten
Sammelbehälter aus abwasserbeständigem Polyethylen (PE),
der über alle erforderlichen Stutzen für den Anschluss der Zulauf-
leitungen, der Druckleitung, der Entlüftungsleitung und einer
Handmembranpumpe, die als Zubehör erhältlich ist, verfügt.
Auf der Rückseite des Sammelbehälters befindet sich ein Dreh-
flansch mit einer Zulauföffnung, die es ermöglicht, die Zulaufhöhe
zwischen 180 und 315 mm über dem Boden anzupassen.
Die gängigsten Zulaufhöhen sind neben dem Zulauf markiert.
Siehe Abschnitt 7.3 Aufstellen der
Sammelbehälter drei horizontale Zulaufföffnungen an der Seite
(2 x DN 100 und 1 x DN 50) und zwei vertikale Zulauföffnungen
auf der Oberseite (1 x DN 150 und 1 x DN 50). Die Mittelachse
der horizontalen Zulauföffnungen befindet sich 180 und 250 mm
über dem Boden.
Die Zulauföffnungen auf der Rückseite und an der Seite des
Sammelbehälters befinden sich 180 und 250 mm über dem
Boden und sind somit für den Anschluss eines wandhängenden
oder eines bodenstehenden WCs gemäß EN 33 und EN 37
geeignet. An die anderen Zulauföffnungen können weitere
Entwässerungsgegenstände angeschlossen werden.
Das Behältervolumen und das effektive Nutzvolumen (Volumen
zwischen dem Ein- und Ausschaltniveau) sind in der folgenden
Tabelle aufgeführt:
Zulaufhöhe [mm]
Behältervolumen [l]
Effektives Nutzvolumen [l]
Das Einstellen des entsprechenden Einschaltniveaus ist während
der Inbetriebnahme über das Einstellmenü vorzunehmen.
Siehe Abschnitt 6.2 Einstellmenü.
Gleich nach dem Einschalten der Spannungsversorgung erfolgt
die Inbetriebnahmephase mit dem Einstellen der Niveaus.
Um die Bildung von Ablagerungen auf ein Minimum zu reduzie-
ren, ist der Behälterboden leicht angeschränkt, so dass das
Abwasser immer zur Pumpe geleitet wird.
5.1.2 Pumpe
Das Laufrad der Pumpe ist als Freistromlaufrad ausgeführt.
Dies gewährleistet eine fast gleichbleibende Förderleistung über
die gesamte Lebensdauer der Pumpe. Das Statorgehäuse des
Motors ist aus Grauguss gefertigt. Die Pumpen sind mit einer
Gleitringdichtung ausgerüstet.
Die technischen Daten der Pumpe sind im Abschnitt
12. Technische Daten aufgeführt.
Die einphasigen Motoren sind durch einen in die Wicklungen ein-
gebauten Thermoschalter gegen Überlast geschützt. Der für den
Betrieb von einphasigen Motoren erforderliche Kondensator ist in
der Steuerung untergebracht.
Dreiphasige Motoren sind durch einen in die Wicklungen einge-
bauten Thermoschalter und bei der Multilift M22, M24, M32 und
M38 durch einen zusätzlichen, in der Steuerung untergebrachten
Temperaturschutzschalter vor Überlast geschützt.
Bei falscher Phasenfolge (nur dreiphasige Pumpen) zeigt die
Steuerung eine Störung an und verhindert das Anlaufen der
Pumpe. Wie die Phasenfolge geändert wird, ist in der Abb.
dargestellt. Informationen zur Drehrichtung finden Sie im
Abschnitt 10.2 Motor.
Bei Überlastung des Motors wird die Pumpe automa-
tisch abgeschaltet.
Hinweis
Nach Abkühlung auf Normaltemperatur schaltet der
Motor automatisch wieder ein.
Leistungskennlinien finden Sie im Datenheft, das über den fol-
genden QR-Code bzw. Link heruntergeladen werden kann:
http://net.grundfos.com/qr/i/98288126
