5. Produktbeskrivning
Avloppspumpstation Multilift M beskrivs i följande avsnitt:
• avsnitt 5.1 Avloppspumpstation, som beskriver avloppspump-
station, uppsamlingstank, pump, backventil och nivågivare.
• avsnitt 5.2 Styrenhet LC 221, som beskriver styrenheten och
dess funktioner.
I avsnitt 7. Installation av avloppspumpstation
avsnitten behandlas dessa komponenter som en enda enhet.
5.1 Avloppspumpstation
Grundfos avloppspumpstationer Multilift M levereras kompletta
med dränkbara 1- eller 3-faspumpar anslutna till styrenhet
LC 221 och försedda med nivågivare.
Typnyckel, avloppspumpstation
Exempel
Multilift avloppspumpstation
Utgående effekt P / 100 (W)
2
1 = 1-fasmotor
3 = 3-fasmotor
2 = 2-polig motor
4 = 4-polig motor
Typskylt, avloppspumpstation
1
DK - 8850 Bjerringbro, Denmark
2
Typ
Prod.-Nr.
3
P. c.
4
f Hz
5
Phases
6
U V
7
A
I
1/1
8
P kW
1
19
0197
98127055
20
9

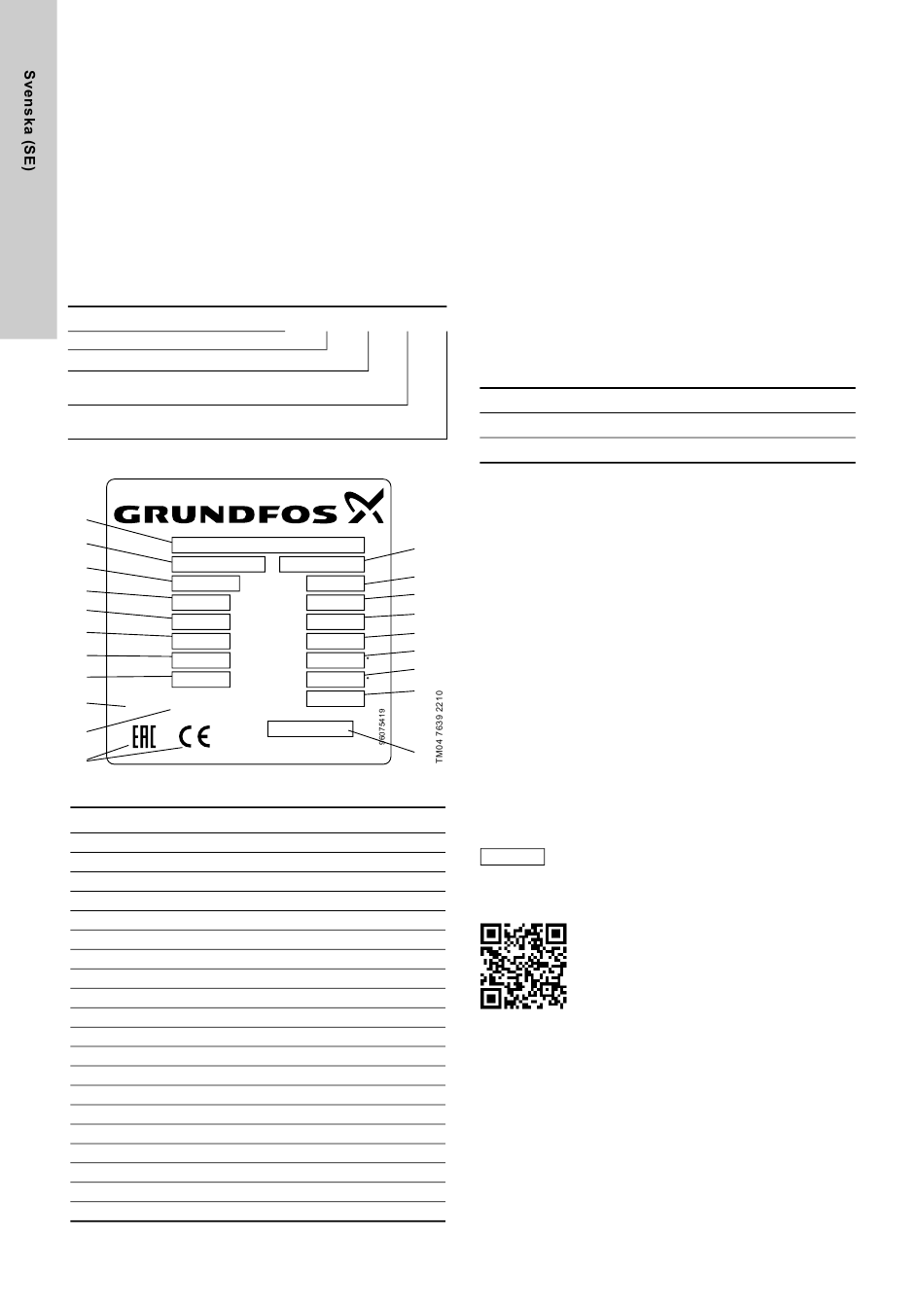

Fig. 2 Typskylt, avloppspumpstation
Pos. Beskrivning
1 Typbeteckning
2 Produktnummer
3 Tillverkningskod, år och vecka
4 Frekvens [Hz]
5 Antal faser + spänning [V]
6 Spänning [V]
7 Fullastström [A]
8 Tillförd motoreffekt P1 [kW]
9 EAC- och CE-märkning
10 Driftsform
11 Serienummer
3
12 Max. flöde [m /h]
13 Min. uppfordringshöjd [m]
14 Max. uppfordringshöjd [m]
15 Max. vätsketemperatur [°C]
16 Max. omgivningstemperatur [°C]
17 Vikt [kg]
18 Identifikationskod för den europeiska standarden
19 Anmält organ
20 Referensnummer för deklaration av prestanda
506
och de följande
M .22 .3 .4
10
11
Serial no.
12
3
m /h
Q
max
13
m
H
min
14
m
H
max
15
T Med C
max
16
Amb
T C
max
17
G kg
Made in Germany
18
5.1.1 Uppsamlingstank
Uppsamlingstanken är gas-, lukt- och trycktät och är tillverkad av
spillvattenresistent polyeten (PE), och har alla erforderliga anslut-
ningar för inloppsrör, utloppsrör, ventilationsrör och manuell
membranpump, vilken finns som tillbehör.
Uppsamlingstanken har en vridbar, excentrisk skiva på baksidan,
vilken möjliggör justering till centrumhöjd från 180 till 315 mm
ovanför golvet. De vanligaste höjderna är markerade invid inlop-
pet. Se avsnitt 7.3 Förfarande för installation av avloppspumpsta-
tion. Dessutom har uppsamlingstanken tre horisontella inlopp på
tankens baksida och sidor (2 st. DN 100, 1 st. DN 50) och två ver-
tikala anslutningar på tankens ovansida (1 st. DN 150, 1 st.
DN 50). De horisontella inloppens centrumhöjd är 180 respektive
250 mm ovanför golvet.
Inloppen på sida och baksida, 180 respektive 250 mm ovanför
golvet, är avsedda för direkt anslutning till vägghängd eller golv-
placerad toalett enligt EN 33 och EN 37. Ytterligare sanitetsan-
ordningar kan anslutas till de andra anslutningarna.
Uppsamlingstankens volym och effektiva volym (volym mellan
start- och stoppnivå) framgår av följande tabell:
Inloppsnivå (mm)
Total tankvolym (l)
Effektiv tankvolym (l)
Relevant startinloppsnivå måste ställas in från inställningsmenyn
under igångkörningsfasen. Se avsnitt
Efter anslutning av spänningsförsörjning följer en igångkörnings-
fas med nivåinställning.
För att minimera sedimentering är tankbotten fasad för att leda
spillvattnet till pumpen.
5.1.2 Pump
Pumphjulet är konstruerat som friströmshjul av Vortextyp, vilket
säkerställer nästan helt oförändrade prestanda genom pumpens
hela livslängd. Motorns statorhus är tillverkat av gjutjärn. Pumpen
har mekanisk axeltätning.
Se ytterligare tekniska data i avsnitt
1-fasmotorer skyddas med termobrytare i lindningarna och matas
via en kondensator i styrskåpet.
3-fasmotorer skyddas av en termobrytare i lindningarna och ytter-
ligare en termobrytare i styrskåpet för Multilift M22, M24, M32 och
M38, vilken stänger av motorn vid eventuell överbelastning.
Om en 3-faspump ansluts med fel fasföljd ger styrenheten felindi-
kering och hindrar pumpen från att starta. Se fig.
ring av fasföljdsfel. Information om rotationsriktning finns i avsnitt
10.2 Motor.
Motorn stoppas automatiskt vid överbelastning.
Anm.
Motorn startar automatiskt när den svalnat.
Prestandakurvor finns i datahäftet, som kan laddas ned via
QR-koden eller nedanstående länk:
http://net.grundfos.com/qr/i/98288126
5.1.3 Axeltätning
Pumpen har tre axeltätningar, oljekamrarna mellan tätningarna är
livstidsfyllda och kräver därför inget underhåll. Se serviceinstruk-
tion för byte vid service.
180 250 315
92
34 49 62
6.2 Menyn Inställningar.
12. Tekniska data.
14 för korrige-
