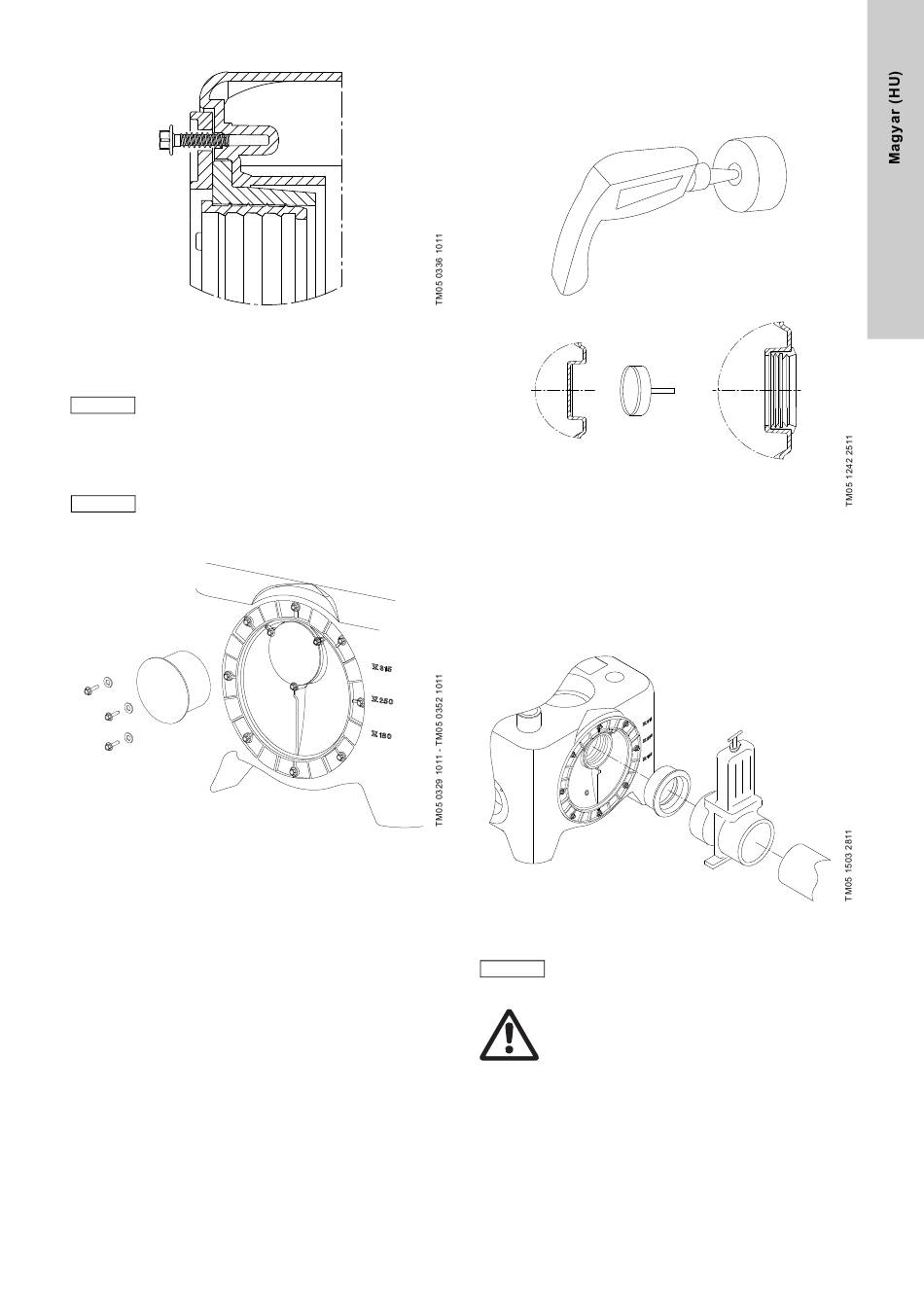

18. ábra Kilazított csavar a peremben
A Multilift M átemelő berendezések úgy kerülnek
leszállításra, hogy a forgatható belépő csonk lemez
peremének csavarjai nincsenek teljesen meghúzva.
Vigyázat
Lásd 18. ábra. A belépő cső csatlakoztatása előtt
ellenőrizze a csavarokat, és húzza meg mindet 9 Nm
nyomatékkal.
Amennyiben a fő belépő csonkot nem kívánják
használni, a nyílás lezárható hagyományos DN 100
csővég lezáró idommal, amit három csavarral és
Megjegyz.
alátétekkel kell rögzíteni.
Lásd 19. ábra.
19. ábra A fő belépő csonk ledugózása
3. Készítsen opcionális belépő nyílást igény szerint.
Használjon ∅150 körkivágót a DN 150, ∅100-t a DN 100 és
∅43-t a DN 50 beömlésekhez. A vágási vonal süllyesztve van.
A vágási éleket sorjázni kell. A csatlakozás tömítését gallér
biztosítja.
4. A kézi membránszivattyú csatlakozásának előkészítése
(opció).
Használjon ∅43 körkivágót a DN 50 csatlakozáshoz.
A vágási éleket sorjázni kell.
DN 50 - ∅43
DN 100 - ∅100
DN 150 - ∅150
20. ábra Az opciós csőcsatlakozások lyukasztása vagy
vágása
5. A beömlő vezeték csatlakoztatása a tartályhoz.
Építsen be elzáró szelepet a beömlő vezeték és az átemelő
telep közé, hogy elkerülje a beömlést karbantartás vagy
javítás közben. Könnyen kezelhető PVC szelep alkalmazását
javasoljuk.
21. ábra Elzáró szelep beépítése
A gyűjtőtartályt nem terhelhetik a beömlő, a nyomó,
Vigyázat
és a szellőző vezetékek. A hosszú csőszakaszokat,
szelepeket stb. alá kell támasztani.
Figyelmeztetés
Soha ne álljon rá az átemelő berendezésre.
