5.2 LC 221 regulator
LC 221 je regulator nivoa koji je specijalno dizajniran da reguliše i
prati Grundfos prepumpnu stanicu, Multilift M. Osnovno je za
regulator da prima stalno signal sa pezorezistiva, analognog
senzora nivoa.
Regulator nivoa uključuje i isključuje Multilift M pumpu u skladu
sa merenim nivoom tečnosti preko senzora nivoa. Kada je
dostignut nivo za uključivanje, pumpa će se uključiti, a kada je
nivo tečnosti spušten do nivoa isključivanja, pumpa će se isključiti
preko regulatora. Alarm će se uključiti u slučaju visokg nivoa
tečnosti u rezervoaru, kvara pumpe, itd.
Regulator nivoa ima još mnogo funkcija koje su opisane u
nastavku.

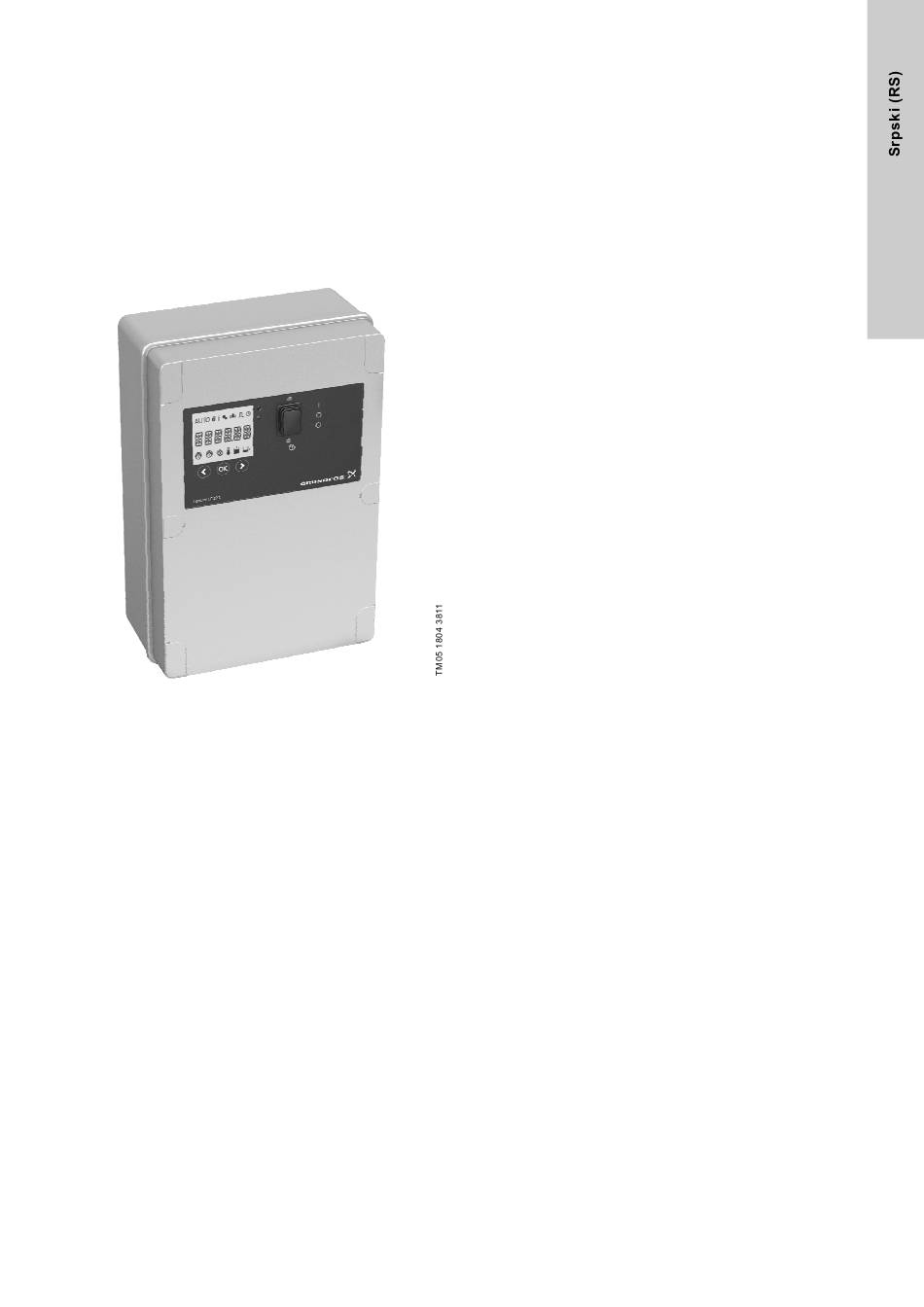

Slika 6 LC 221 regulator nivoa za Multilift M
LC 221 regulator ima sledeće funkcije:
• regulacija uključivanja/isključivanja pumpe za otpadnu vodu
koja se zasniva na stalnom signalu sa pezorezistivnog
senzora nivoa
• zaštita motora preko prekidača za zaštitu motora i/ili i merenje
struje kao veza sa termalnim prekidačem
• zaštita motora preko ograničenja radnog vremena sa kasnijim
radom u slučaju opasnosti. Normalno radno vreme je maks.
20 sekundi, i radno vreme je ograničeno na tri minuta
(pogledajte poglavlje 6.4 Opis indikatora
F011).
• automatski test se radi (2 sekunde) tokom dugog perioda
neaktivnosti (24 nakon posledenjeg rada)
• odloženo ponovno uključivanje do 45 sekundi nakon vraćenja
napona struje sa mreže (kako bi se jednako opteretila mreža
kada se uključi nekoliko uređaja u isto vreme).
• podešavanje vremena odlaganja:
– Odloženo isključivanja (vreme postizanja nivoa isključivanja
pa do isključivanja pumpe) - smanjuje hidraulični udar ako
su cevi predugačke
– odloženo uključivanje (vreme od kada je postignut nivo
uključivanja pa dok se pumpa ne uključi)
– odložen alarma (vreme od pojave kvara dok ga alarm ne
pokaže). Ovo sprečava na kratko alarm za visok nivo u
slučaju privremenog velikog priliva u rezervoar.
•
•
•
•
•
•
•
•
Po standardu, LC 221 ima četiri bespotencijalna izlaza za:
Pored toga, LC 221 poseduje šest ulaza za sledeće funkcije:
Za ažuriranje i dalja podešavanja, treba se povezati PC Tool.
Pogledajte servisna uputstva.
Da u situaciji prekida noramlnog snabdevanja strujom, može da
se instalira baterija na punjenje (dodatna oprema) koja aktivira
akustični alarm (zvono). Zvono je aktivno sve dok kvar postoji.
Ne može da se resetuje.
kvara, kod kvara
U slučaju lokalnog nestanka struje, običan izlaz alarma, koji ima
izmenjivački bespotencijalni kontakt, može da se koristi za slanje
signala alarma u kontrolnu prostoriju uz pomoć spoljnog izvora
struje.
automatska merenja struje za indikacije alarma
podešavanje vrednosti struje:
– prekomerna struja (podešena)
– nominalna struja (podešena)
– struja rada na suvo (podešena)
radne indikacije:
– radni mod (auto, manuelno)
– radni sati
– impulsi (broj uključivanja)
– najviša izmerena snaga motora.
indikacija alarma:
– status pumpe (rad, kvar)
– kvar fazne sekvence ili nedostatak faze
– kvar termalnog prekidača
– alarm visokog nivoa (odlaganje 5 sekundi)
– vreme za servis/održavanje (po izboru).
odabir resetovanja automatskog alarma
dnevnik kvarova beleži do 20 alarma
odabir između različitih nivoa uključivanja
odabir intervala održavanja (0, 3, 6 ili 12 meseci).
– pumpa radi
– kvar pumpe
– alarm visokog nivoa vode
– uobičajen kvar.
– povezivanje analognog senzora (4-20 mA ili 0-5 V)
– povezivanje do četiri prekidača nivoa ili prekidača pritiska
umesto analognog senzora. Dodatni prekidač na plovak
može da se poveže na ulaz alarma kao rezerva za analogni
senzor.
– povezivanje zasebnog prekidača nivoa koji treba da služi za
detekciju protka izvan Multilifta M. Prepumpne stanice su
obično instalirane u sabirnoj jami u podrumu - najnižoj tački
zgrade. U slučaju npr. priliva podzemne vode ili pucanja
cevi, alarm će se uključiti preko regulatora.
– povezivanje pezorezistivnog senzora pritiska PCB
(pre montiranja)
– povezivanje spoljnjeg resetovanja alarma
– povezivanje termalnog prekidača motora.
