5. Toote kirjeldus

Multilift M pumplaid kirjeldatakse järgmistes jaotistes:
• jaotises 5.1 Pumpla kirjeldatakse kogumispaagiga pumplat,
pumpa, tagasilöögiklappi ja nivooandurit.
• jaotises 5.2 LC 221 kontroller
ka selle funktsioone ja töötamist.
Jaotises 7. Pumpla paigaldamine
kirjeldatakse eespool nimetatud osasid tervikuna.
5.1 Pumpla
Grundfosi Multilift M pumplad tarnitakse kokkupanduna koos ühe-
või kolmefaasiliste sukelpumpadega, mis on ühendatud LC 221
kontrolleriga ja mis sisaldavad nivooandurit.
Tüübitähis, pumpla
Näide
Multilift pumpla
Väljundvõimsus, P / 100 [W]
2
1 = ühefaasiline mootor
3 = kolmefaasiline mootor
2 = 2 poolusega mootor
4 = 4 poolusega mootor
Andmeplaat, pumpla
1
DK - 8850 Bjerringbro, Denmark
2
Typ
Prod.-Nr.
3
P. c.
4
f Hz
5
Phases
6
U V
7
A
I
1/1
8
P kW
1
19
0197
98127055
20
9

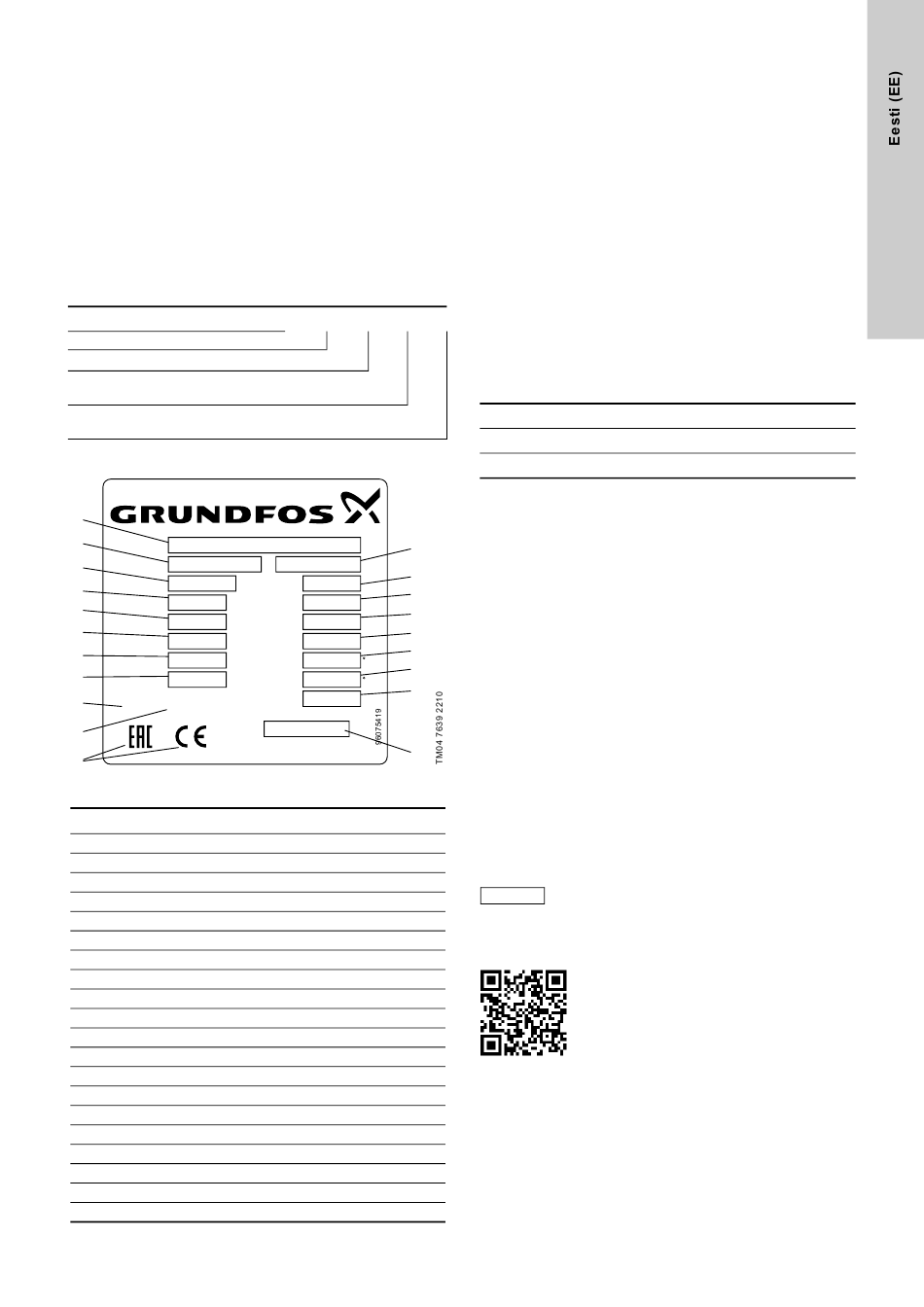

Joonis 2 Andmeplaat, pumpla
Pos. Kirjeldus
1 Tüübitähis
2 Tootenumber
3 Tootekood, aasta ja nädal
4 Sagedus [Hz]
5 Faaside arv + pinge [V]
6 Pinge [V]
7 Täiskoormusvool [A]
8 Mootori sisendvõimsus P1 [kW]
9 EAC- ja CE-märgised
10 Käidutüüp
11 Seerianumber
12 Maksimaalne vooluhulk [m
13 Minimaalne tõstekõrgus [m]
14 Maksimaalne tõstekõrgus [m]
15 Vedeliku maksimaalne temperatuur [°C]
16 Maksimaalne ümbritsev temperatuur [°C]
17 Kaal [kg]
18 Euroopa standardi identifitseerimiskood
19 Teavitatud asutus
20 Tehniliste andmete deklaratsiooni viitenumber
kirjeldatakse nii kontrollerit kui
ja järgnevates jaotistes
M .22 .3 .4
10
11
Serial no.
12
3
m /h
Q
max
13
m
H
min
14
m
H
max
15
T Med C
max
16
Amb
T C
max
17
G kg
Made in Germany
18
3
/h]
5.1.1 Kogumispaak
Gaasi-, lõhna ja survekindel kogumispaak on valmistatud
heitveekindlast polüetüleenist (PE) ja sellel on kõik vajalikud avad
sisselaske-, väljalaske- ja ventilatsioonitorude ning
lisatarvikutena saadavalolevate käsitsijuhitavate
membraanpumpade ühendamiseks.
Kogumispaagil on taga keeratav, eksentriline plaat, mis
võimaldab sisselaske kõrguseks seadistada mis tahes kõrguse
vahemikus 180 ja 315 mm põrandapinnast. Kõige tavalisemad
kõrgused on märgitud sisselaske kõrvale. Vt jaotist
paigaldamine. Lisaks pakub kogumispaak kolme
horisontaalsisselaset külgedel (2 x DN 100 ja 1 x DN 50) ning
kaht vertikaalsisselaset paagi peal (1 x DN 150 ja 1 x DN 50).
Horisontaalsisselasete keskosad on 180 mm ja 250 mm
põrandapinnast.
Külg- ja tagasisselasked on 180 ja 250 mm põrandapinnast
seinale kinnitatava või põrandal seisva tualetipoti otse
ühendamiseks vastavalt standarditele EN 33 ja EN 37.
Rohkemaid sanitaarseadmeid saab ühendada muude avadega.
Kogumispaagi maht ja efektiivne maht (käivituse ja seiskumise
vaheline maht) ilmnevad järgnevast tabelist:
Sisselaske tase [mm]
Paagi kogumaht [l]
Paagi efektiivne maht [l]
Käivituse asjakohane sisselasketase tuleb seadistada
esmakäivituse käigus seadistusmenüü kaudu.
Vt jaotist 6.2 Seadistusmenüü.
Vooluvõrku ühendamisele järgneb esimesena käivitusetapp, kus
seatakse tasemed.
Settimise minimeerimiseks on paagi põhja faasitud, et juhtida
heitvesi pumpa.
5.1.2 Pump
Pumba tööratas on ette nähtud isevoolu Vortex töörattana,
kindlustades peaaegu muutumatu jõudluse pumba terve tööea
jooksul. Mootori staatori korpus on valmistatud malmist. Pump on
varustatud mehaanilise võllitihendiga.
Vt tehnilisi andmeid lisaks jaotisest
Ühefaasilised mootorid on kaitstud termoreleega mähistes ja nad
töötavad kontrolleri korpuses oleva kondensaatori kaudu.
Kolmefaasilised mootorid on kaitstud termoreleega mähistes ja
lisarikkevoolukaitsega Multilift M22, M24, M32 ja M38 kontrolleri
korpuses, et ülekoormuse korral lülitada mootor välja.
Kui kolmefaasiliste pumpade faasijärjestus on vale, näitab
kontroller viga ja takistab pumba käivitumist.
Faasijärjestuse parandamise kohta vt joon. 14.
Pöörlemissuunda vt jaotisest 10.2
Ülekoormuse korral seiskub mootor automaatselt.
Kui mootor on jahtunud normaalsele
Märkus
töötemperatuurile, käivitub see uuesti automaatselt.
Jõudluskarakteristikud on esitatud tehniliste andmete brošüüris,
mille saate alla laadida QR-koodi ja allpool toodud lingi abil:
http://net.grundfos.com/qr/i/98288126
5.1.3 Võllitihend
Pumbal on kolm võllitihendit, nende vahel olevad õlikambrid on
igaveseks täidetud ja seega ei vaja hooldust.
Osade väljavahetamiseks remondi käigus vt hooldusjuhendit.
7.3 Pumpla
180 250 315
92
34 49 62
12. Tehnilised andmed.
Mootor.
131
