10. Manutenzione e assistenza

Il Multilift M richiede un minimo di manutenzione.
Avvertenza
Prima di effettuare interventi di manutenzione e ripa-
razione sulle stazioni di sollevamento utilizzate per il
pompaggio di liquidi potenzialmente nocivi, assicu-
rarsi che la stazione sia stata accuratamente lavata
con acqua pulita e che il tubo di mandata sia stato
drenato. Sciacquare i componenti della pompa in
acqua dopo averli smontati. Assicurarsi che le val-
vole di intercettazione siano state chiuse. Il lavoro
deve essere svolto nel rispetto delle norme locali
vigenti e da personale qualificato.
Avvertenza
Prima di effettuare collegamenti nell'LC 221 o di ope-
rare sulla stazione di sollevamento, accertarsi che
l'alimentazione elettrica sia stata disinserita e che
non possa essere accidentalmente ripristinata.
Conformemente a quanto stabilito dalla normativa EN 12056-4, le
stazioni di sollevamento devono essere controllate nei seguenti
intervalli regolari:
• ogni 12 mesi in abitazioni private monofamiliari
• ogni 6 mesi in abitazioni private plurifamiliari
• ogni 3 mesi in applicazioni industriali e commerciali.
Durante il controllo, attenersi alle norme locali vigenti.
I controlli periodici della stazione di sollevamento devono essere
affidati a personale autorizzato e qualificato e devono compren-
dere la manutenzione elettrica e meccanica.
Controllare i seguenti punti:
• Attacchi di mandata e aspirazione
Verificare la tenuta e la presenza di eventuali perdite su tutti i
collegamenti della stazione di sollevamento. Assicurarsi che il
peso dei tubi di aspirazione, mandata e spurgo non poggi sul
serbatoio. I lunghi tratti di tubazione, valvole ecc, devono
essere opportunamente supportati.
• Assorbimento di potenza
Vedi targhetta di identificazione.
• Passacavo
Assicurarsi che l'ingresso del cavo sia a tenuta e che i cavi
non presentino curve brusche o non siano schiacciati.
• Componenti della pompa
Rimuovere otto viti, smontare la pompa dal serbatoio e con-
trollare che il foro di sfiato dell'alloggiamento della pompa sia
libero. Quand la pompa viene rimontata, si consiglia di riposi-
zionare l'O-ring tra pompa e serbatoio. Eseguire una prova di
funzionamento con acqua pulita. In caso di rumore, vibrazioni
e funzionamento anomalo, contattare Grundfos.
• Cuscinetti a sfere
Controllare se l'albero è rumoroso o presenta condizioni di
funzionamento anomale. Sostituire i cuscinetti a sfere difet-
tosi. In caso di cuscinetti a sfere difettosi o di insufficienti pre-
stazioni del motore è necessaria una revisione generale della
pompa. Questa operazione deve essere eseguita dal produt-
tore o da un'officina di assistenza autorizzata.
Pulizia della valvola di non ritorno (se necessaria):
Procedere come segue:
1. Chiudere le valvole di intercettazione nel tubo di mandata e in
quello di aspirazione (se installato), oppure spurgare il tubo
serrando l'apposita vite sul lato della valvola di non ritorno.
Vedi fig. 4.
2. Pulire la valvola di non ritorno mediante un coperchio di ispe-
zione. Al momento del riassemblaggio della valvola di non
ritorno, sostituire la guarnizione del coperchio di ispezione.
324
10.1 Manutenzione meccanica
• Rimuovere eventuali depositi e/o accumuli di fango nel serba-
toio di raccolta.
• Eliminare eventuali ostruzioni sul lato di aspirazione della sta-
zione di sollevamento. Un'ostruzione è tipicamente dovuta ad
un oggetto solido di grandi dimensioni.
• Controllare ed eventualmente sostituire le guarnizioni delle
connesioni sulle valvole, ecc.
• Controllare se il serbatoio presenta incrinature e deformazioni
che potrebbero verificarsi in caso di montaggio errato, con
conseguente eccessiva sollecitazione sul serbatoio.
Nota: L'elenco precedente non è completo. La stazione di solle-
vamento può essere installata in ambienti che richiedono una
manutenzione accurata e frequente.
10.2 Motore
Controllare il senso di rotazione della pompa come segue:
• Spegnere la corrente elettrica.
• Svitare l'anello di sollevamento posto in cima al motore.
Vedi fig. 29.
• A questo punto si può vedere la parte superiore dell'albero
motore. Vedi fig. 30. Verificare se il rotore e la girante possono
girare liberamente, ruotando l'albero con un cacciavite a punta
larga e piatta.

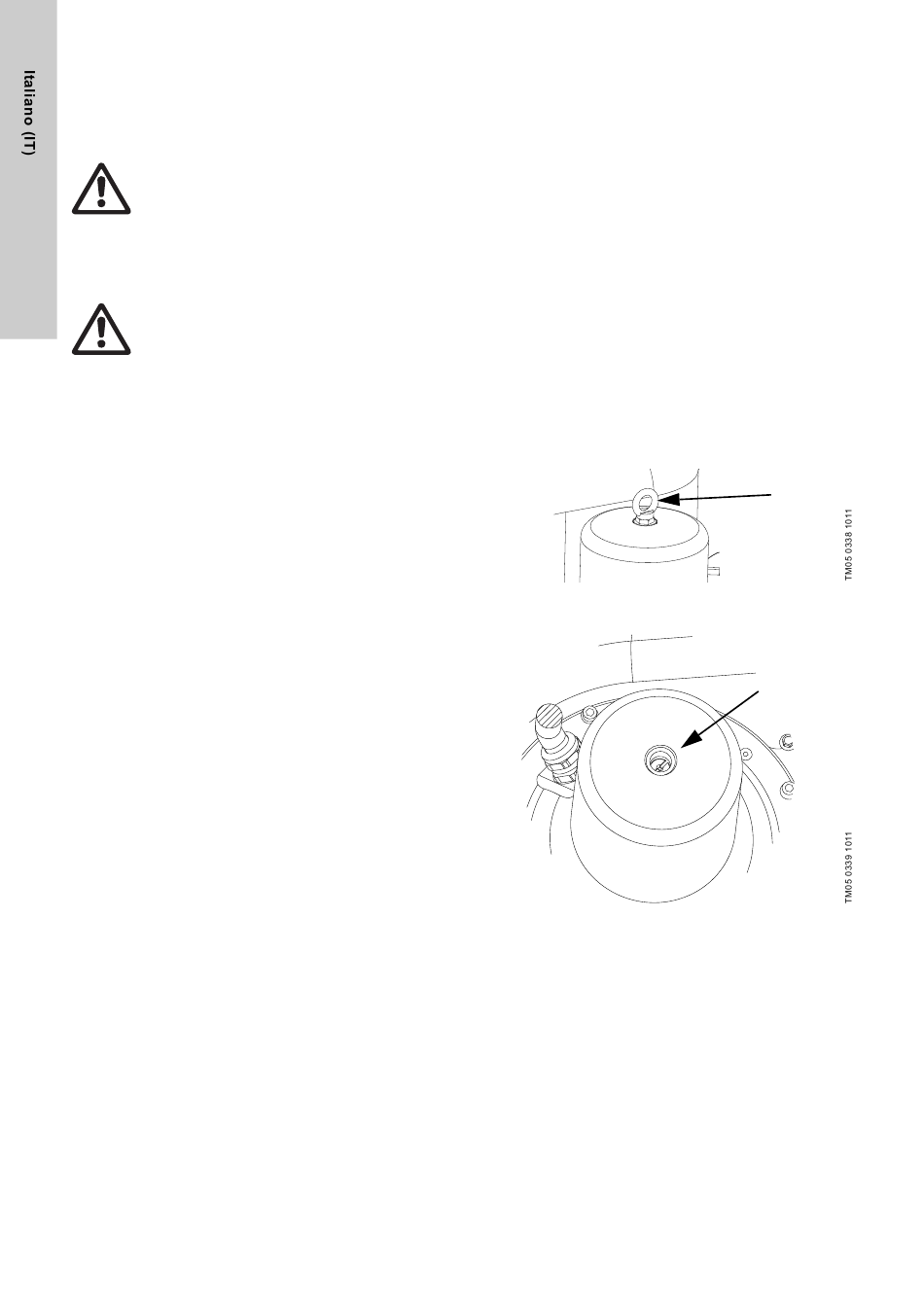

Fig. 29 Anello di sollevamento
Fig. 30 Parte superiore dell'albero motore scanalato
