8.3 Elektriskais savienojums

Brīdinājums
LC 221 jāsavieno, ievērojot noteikumus un
standartus, kas attiecas uz konkrēto lietojumu.
Brīdinājums
Pirms korpusa atvēršanas jāizslēdz energoapgāde.
Darba spriegums un frekvence ir norādīti regulatora pases datu
plāksnītē. Jāpārliecinās, ka regulators ir piemērots
elektroapgādei, ko paredzēts izmantot.
Visiem kabeļiem/vadiem jāiet caur kabeļa ievadiem un
blīvējumiem (IP56).
Energoapgādes ligzdai jāatrodas korpusa tuvumā, jo regulatoram
ir 1,5 m garš kabelis, "Schuko" spraudnis vienfāzes sūknim un
CEE spraudnis trīsfāžu sūknim.
Maksimālais rezerves drošinātājs ir norādīts regulatora pases
datu plāksnītē.
Jāuzstāda ārējs līnijas kontaktors, ja tā ir paredzēts valstī spēkā
esošajos noteikumos.
8.4 LC 221 iestatīšana
Jāiestata tikai ieslēgšanas līmenis, kas atbilst savācējtvertnes
ieplūdes līmenim. Visas citas vērtības ir iestatītas, taču
vajadzības gadījumā tās var pielāgot.
Jāizvēlas ieplūdes caurules augstums, 180, 250 vai 315 mm
augstumā virs grīdas līmeņa, lietojot pogas
jānospiež poga , lai apstiprinātu vēlamo lielumu. Ja ieplūdes
caurules augstums ir starp divām vērtībām, piem., 220 mm
augstumā virs grīdas, jāizvēlas tuvākā zemākā vērtība (180 mm).
Tagad regulators ir gatavs automātiskajam darba režīmam.
Vajadzības gadījumā var mainīt šādas vērtības:
Ieslēgšanas līmenis
Ieslēgšanas līmenis jāiestata saskaņā ar ieplūdes caurules
augstumu virs grīdas līmeņa (180, 250 un 315 mm).
Izslēgšanas līmenis un avārijsignalizācijas līmenis ir iestatīti.
Nominālā strāva
Izgatavotājuzņēmumā iestatīta vērtība saskaņā ar motora
nominālo strāvu. Aizsardzība pret sūkņa nosprostošanos ir
pārslodzes strāvas iestatītā vērtība.
Izslēgšanas aizkave
Izslēgšanas aizkave palielina efektīvo tilpumu un samazina
atlikušā ūdens daudzumu tvertnē. Tas novērš arī hidraulisko
triecienu. Vienvirziena vārsts aizveras lēnāk. Iepriekš iestatītā
vērtība ir 0.
Ieslēgšanas aizkave
Parasti notekūdeņu pārsūknešanas mezgliem nav nepieciešams
veikt noregulējumus, izņemot, ja tos lieto peldošā mājā vai
pontonlaivā. Iepriekš iestatītā vērtība ir 0.
Avārijsignalizācijas aizkave
Īslaicīga liela pieplūde var izraisīt īstermiņa augsta līmeņa
signalizāciju. Šāda situācija var rasties, ja notekūdeņu
pārsūknēšanas mezgls Multilift M ir savienots ar peldbaseina
pretplūsmas filtru. Iepriekš iestatītā vērtība ir 5 sekundes.
Tehniskās apkopes intervāls
Tehniskās apkopes/servisapkalpošanas intervālam var iestatīt 0,
3, 6 vai 12 mēnešus, un tas tiek norādīts SERVISA displejā
(nav skaņas signāla).
Atiestatīt avārijsignalizāciju
Regulatoru ir iespējams iestatīt dažu avārijsignalizāciju
automātiskai atiestatīšanai tad, kad bojājums pazūd; tomēr
vairums avārijsignalizāciju jāatiestata manuāli.
Sk. punktā 6.4 Bojājuma indikāciju
vērtība ir AUTO.
372
un , un
apraksts. Iepriekš iestatītā
Atiestatīt izgatavotājuzņēmuma iestatījumus
Regulators tiks atsāknēts, un starta iestatījumi tiks veikti vēlreiz.
Sk. punktā 6.2 Iestatīšanas izvēlne.
8.4.1 Ārēja signālierīce
Notekūdeņu pārsūknēšanas mezgli bieži vien ir uzstādīti iebedrēs
zem ēku pagraba. Tas ir zemākais ēkas punkts, un papildu
avārijas līmeņa releju var novietot ārpus notekūdeņu
pārsūknēšanas mezgla, lai atklātu noplūdes, pārplīsušas
caurules vai gruntsūdeņu pieplūdes izraisītu applūšanu.
Ārējo signālierīci var savienot ar līmeņa releju (230 V / 2 A) pie
spailēm 13, 14.

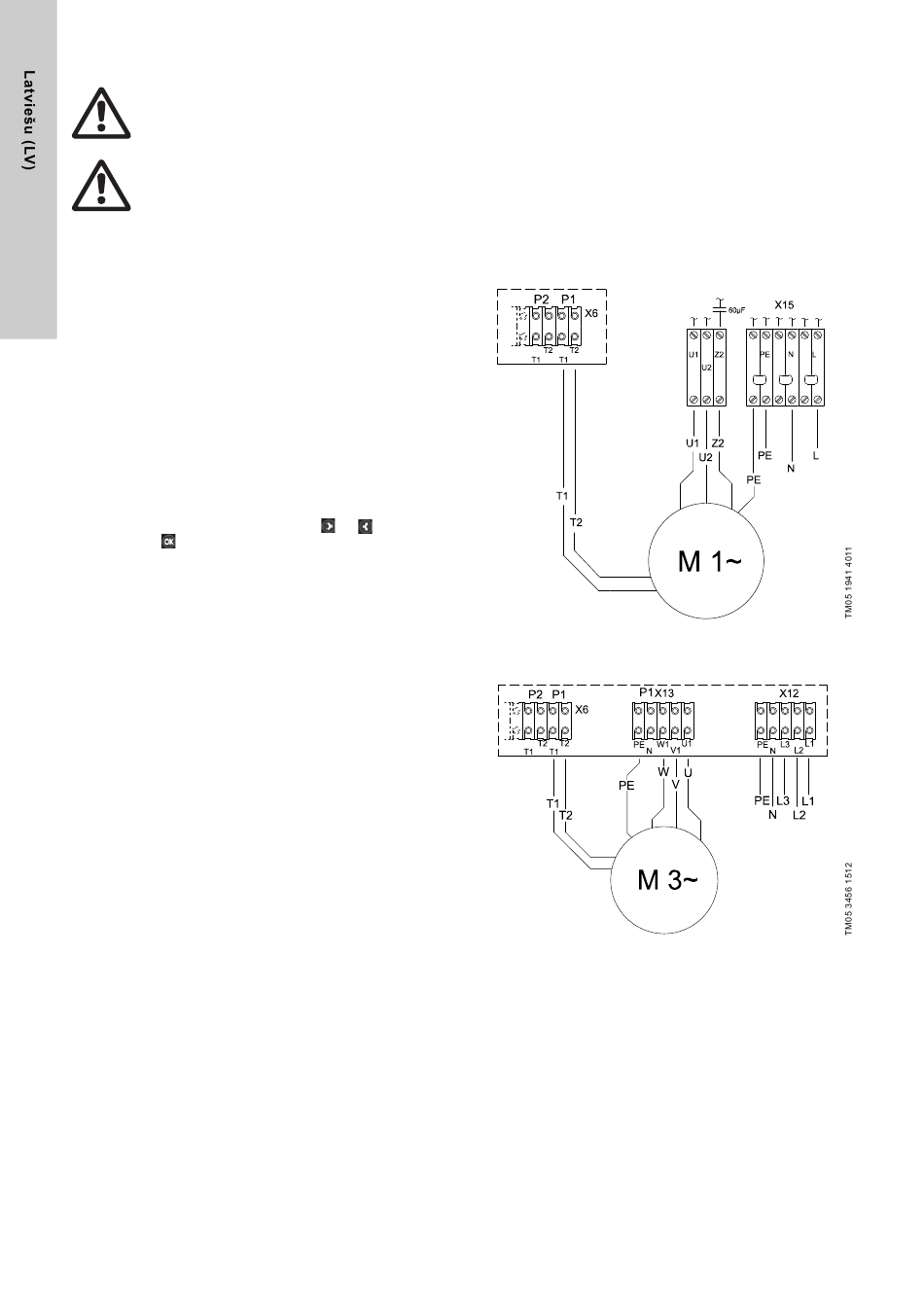

8.5 Montāžas shēmas
25. ilustr. Elektriskā shēma, vienfāzes,
mezglam Multilift M.12.1.4 un M.15.1.4
26. ilustr. Elektriskā shēma, trīsfāžu,
mezglam Multilift M.12.3.4 un M.15.3.4
