Nomenclatura del controlador LC 221
Ejemplo LC 221 .1 .230 .1 .10 .30
LC 221 = tipo de controlador
1 = controlador de una bomba
2 = controlador de dos bombas
Tensión (V)
1 = monofásico
3 = trifásico
Corriente máxima de funcionamiento [A]
Condensadores [μF]
Método de arranque:
[ ] = DOL
SD = Estrella-triángulo
Placa de características del controlador LC 221
El tipo de controlador, versión de tensión etc. están especificados
en la denominación en la placa de características situada en el
lateral de la caja del controlador.
1
2
Type LC 221.1.230.1.10.30/150 MPU
3
98189707
Prod.-No.
4
1221 Serial no.
P.c.
5
Phases 1
6
I 10 A
Pump max
7
U 250
V
contact max
I 16
A
Fuse max
8
O
T 0 C
Amb min
I
c < 10 kA
IP55

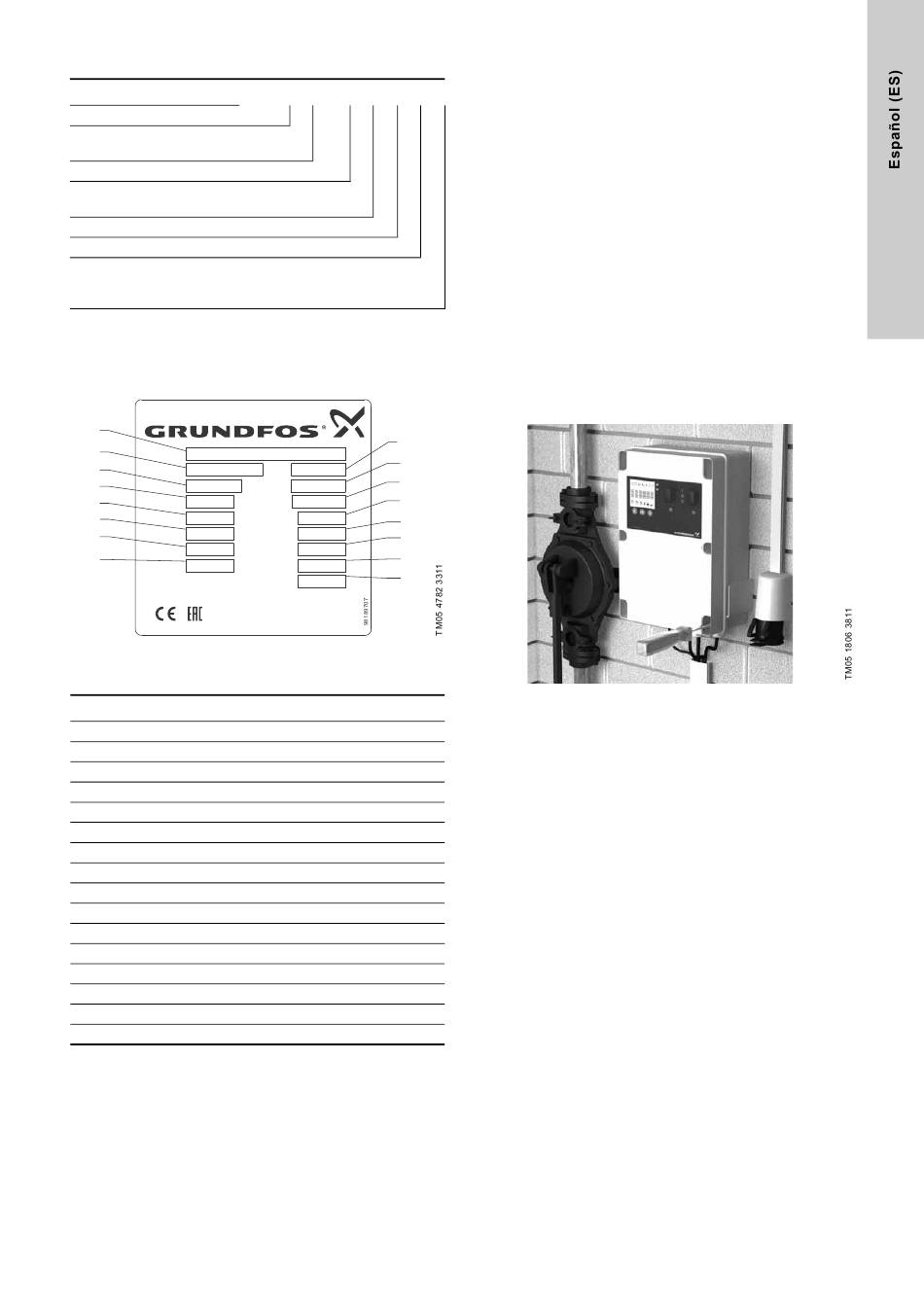

Fig. 7 Ejemplo de placa de características de un controlador
LC 221
Pos. Descripción
1 Denominación de tipo
2 Referencia
3 Código, año y semana de fabricación
4 Número de fases
5 Corriente máxima de entrada a la bomba
6 Tensión máxima en el contacto de libre potencial
7 Fusible de reserva máximo
8 Temperatura ambiente mínima
9 Versión
10 Número de serie
11 Tensión nominal
12 Consumo energético
13 Corriente máxima en el contacto de libre potencial
14 Peso
15 Temperatura ambiente máxima
16 Frecuencia
9
10
V01
11
0012
12
U 220-240 V
13
P 3 W
max
14
I 2
A
contact max
kg
G 5.2
15
T 40 O
C
Amb max
16
f 50 Hz
Made in Germany
5.2.1 Diseño
El controlador de nivel LC 221 incluye los componentes necesa-
rios para controlar y proteger las bombas, tales como relés y con-
densadores para motores monofásicos, contactores y más inte-
rruptores automáticos de protección del motor para motores
trifásicos (> Multilift M22).
El panel de control ofrece una interfaz del usuario con botones de
funcionamiento y pantalla para indicar las condiciones de funcio-
namiento y las averías.
Además, dispone de un sensor de presión piezorresistivo inte-
grado que se activa por aire comprimido mediante el tubo de pre-
sión situado dentro del tanque colector. Por último, dispone de
terminales para el suministro eléctrico, conexión con la bomba y
las entradas y salidas mencionadas en la sección
5.2 Controlador LC 221.
La cubierta frontal está cerrada mediante cuatro anclajes de
bayoneta con cierres de cuarto de vuelta. En el lado izquierdo,
las cerraduras llegan hasta la parte inferior del cuadro y están
conectadas a este mediante cadenas de bisagras. Se puede ins-
talar la caja en una pared sin necesidad de abrirla antes.
Se incluyen una plantilla para taladrar y seis tornillos con guías
de goma.
Fig. 8 Montaje del controlador LC 221
