8.3 Ligação eléctrica
Aviso
O LC 221 deve ser ligado de acordo com as regras e
normas em vigor para a aplicação em questão.
Aviso
Antes de abrir o quadro, desligue a alimentação.
A tensão e frequência de funcionamento estão assinaladas na
chapa de características do controlador. Certifique-se de que o
controlador se adequa à fonte de alimentação que será utilizada.
Todos os cabos/fios devem ser instalados através das entradas e
juntas de cabos (IP56).
A tomada de alimentação tem de ser colocada junto ao quadro,
uma vez que o controlador dispõe de um cabo de 1,5 m, uma
ficha Schuko para bombas monofásicas e uma tomada CEE para
bombas trifásicas.
O fusível máximo de reserva está indicado na chapa de caracte-
rísticas do controlador.
Instale um interruptor de alimentação geral externo, no caso de
ser obrigatório segundo as regulamentações locais.
8.4 Configuração do LC 221
Apenas é necessário configurar o nível de arranque correspon-
dente ao nível de entrada do depósito de recolha. Todos os
outros valores já se encontram predefinidos mas podem ser ajus-
tados, se necessário.
Seleccione a altura da tubagem de aspiração, 180, 250 ou
315 mm acima do nível do chão, utilizando os botões
prima o botão para guardar o valor pretendido. Se a altura da
tubagem de aspiração estiver entre dois valores, por exemplo,
220 mm acima do chão, seleccione o valor inferior mais próximo
(180 mm). O controlador está agora preparado para o modo auto-
mático.
É possível alterar os seguintes valores, se necessário:
Nível de arranque
O nível de arranque deve ser configurado segundo a altura da
tubagem de aspiração acima do nível do chão (180, 250 e
315 mm). Os níveis de paragem e alarme estão predefinidos.
Corrente nominal
Valor predefinido de fábrica segundo a corrente nominal do
motor. A protecção contra o bloqueio da bomba é um valor prede-
finido para sobrecarga de corrente.
Atraso de paragem
O atraso de paragem aumenta o volume útil e reduz a quantidade
de água residual no depósito. Também evita o golpe de aríete.
A válvula de retenção fecha mais suavemente. O valor predefi-
nido é 0.
Atraso de arranque
Habitualmente, não é necessário realizar ajustes para as esta-
ções elevatórias, excepto em casas-barco e batelões.
O valor predefinido é 0.
Atraso do alarme
Um elevado caudal de entrada temporário pode causar alarme
provisório de nível alto. A situação pode ocorrer quando um filtro
de contra-lavagem de uma piscina está ligado à Multilift M.
O valor pré-definido é de 5 segundos.
Intervalo de manutenção
O intervalo de manutenção/assistência pode ser configurado
para 0, 3, 6 ou 12 meses e é apresentado no visor SERVICE
(assistência) (sem alarme sonoro).
Reposição do alarme
É possível configurar o controlador para repor alguns alarmes
automaticamente quando a avaria desaparece; no entanto, a
maioria dos alarmes tem de ser reposta manualmente.
Consulte a secção 6.4 Descrição das indicações de
O valor predefinido é AUTO.
Repor as configurações de fábrica
O controlador reinicia e as configurações de arranque têm de ser
realizadas novamente. Consulte a secção
ração.
8.4.1 Alarme externo
As estações elevatórias são muitas vezes instaladas em escoa-
douros abaixo da cave dos edifícios. Trata-se do ponto mais
baixo do edifício e é possível instalar um interruptor de nível de
alarme adicional no exterior da estação elevatória para detectar
inundações provocadas por fugas, rupturas de canos ou fluxo
induzido de águas subterrâneas.
O alarme externo pode ser ligado a um interruptor de nível
(230 V / 2 A) nos terminais 13, 14.

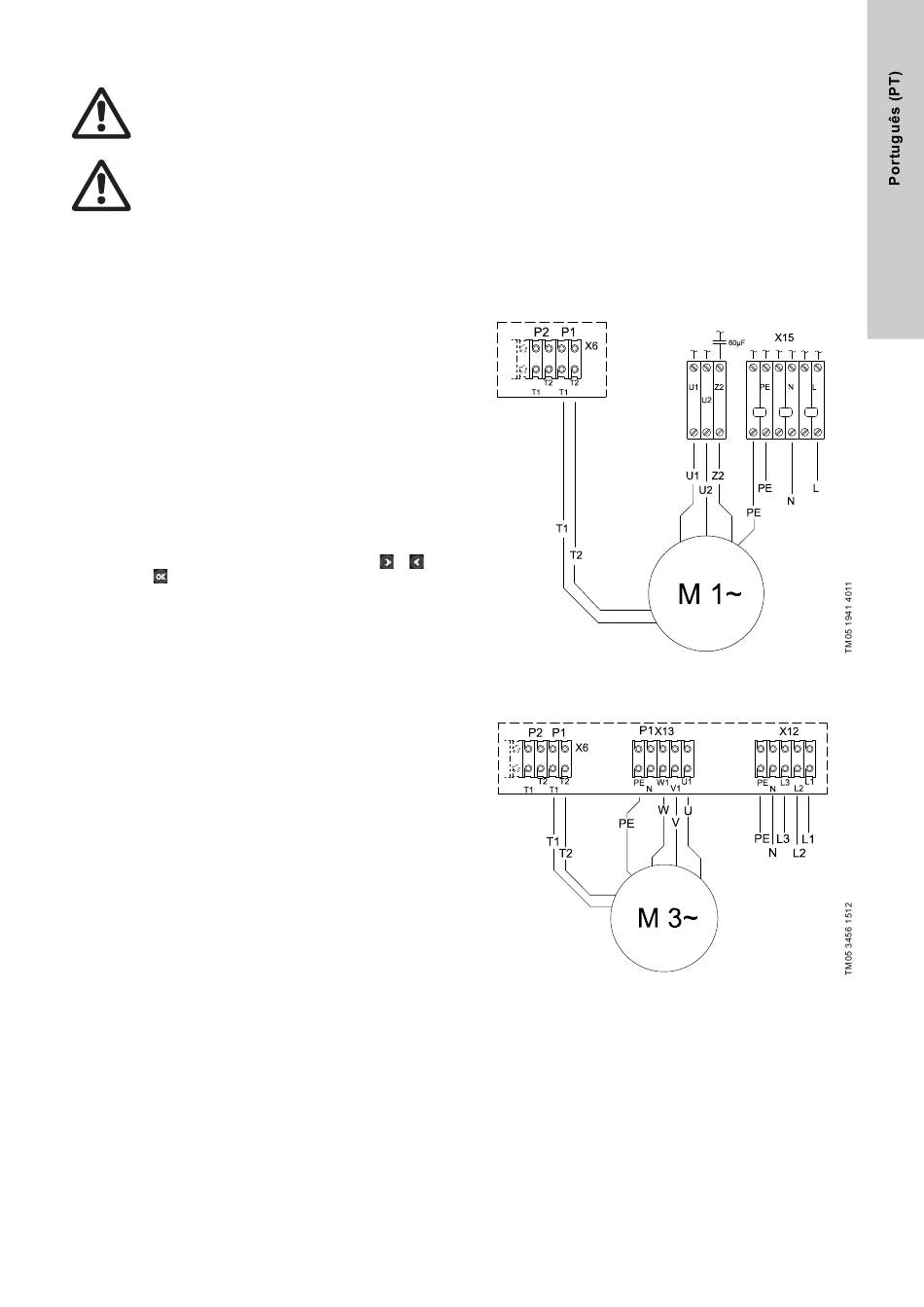

8.5 Esquemas de ligação
e , e
Fig. 25 Esquema de ligação, monofásico, Multilift M.12.1.4 e
M.15.1.4
Fig. 26 Esquema de ligação, trifásico, Multilift M.12.3.4 e
M.15.3.4
avaria.
