5.2.2 Vezérlőpanel
1 3
2

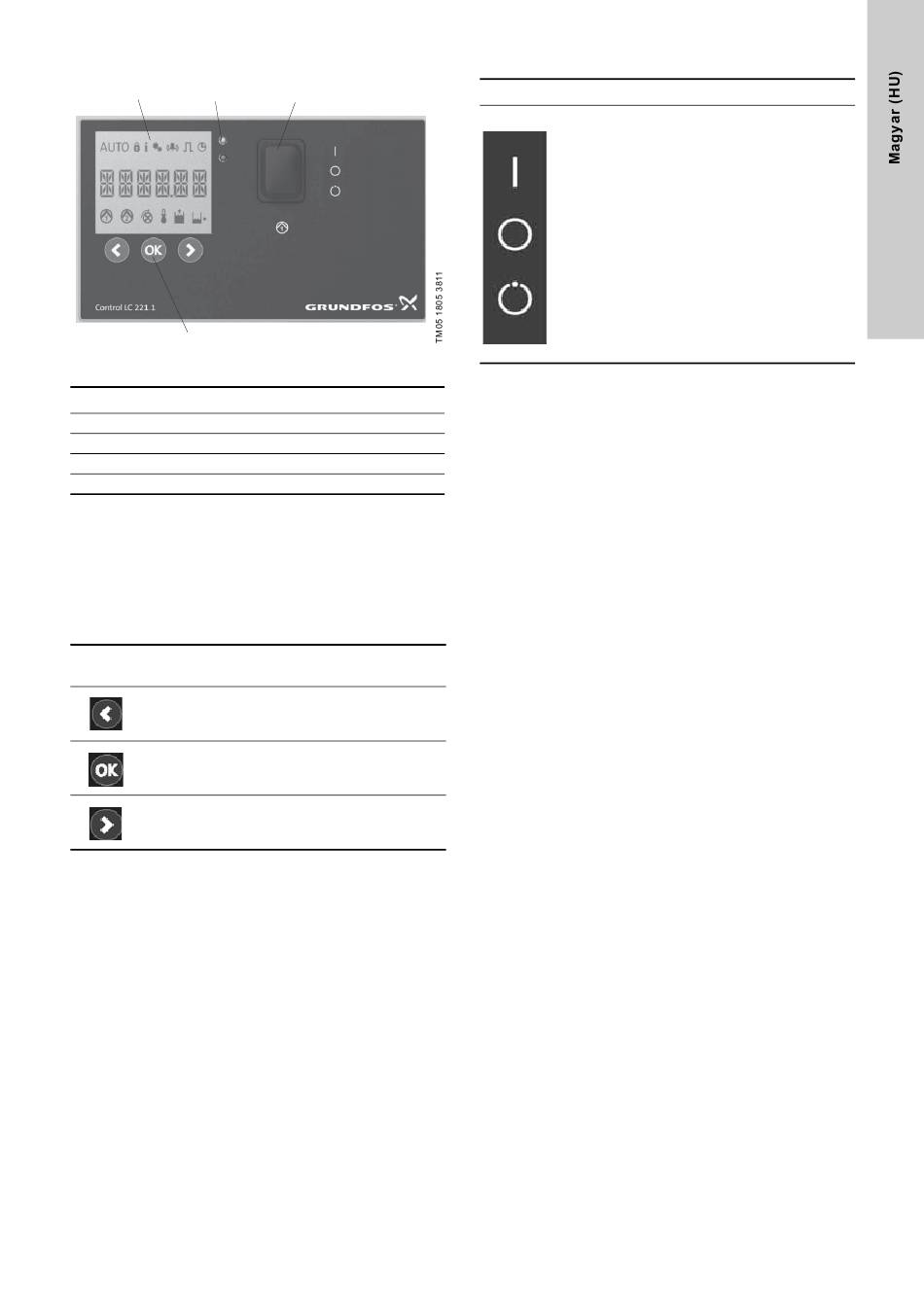

9. ábra Vezérlőpanel
Poz. Megnevezés
1 Kijelző
2 Kezelő gombok
3 Állapotjelző LED-ek
4 BE-KI-AUTO választókapcsoló
Kijelző (1. poz.)
A kijelzőn minden lényeges üzemi adat és hibajelzés megjelenik.
Az üzemi és hiba jelzések leírását lásd
fejezet.
Kezelő gombok (2. poz.)
A szintvezérlő a kijelző alatti gombokkal vezérelhető.
A kezelőgombok funkciójának leírása a következő táblázatban
található:
Kezelő
Leírás
gomb
• átlépés balra a főmenüben.
• fel az almenükben.
• mennyiségek csökkentése az almenükben.
• a kiválasztás jóváhagyása.
• az almenük aktiválása.
• a zümmer törlése.
• átlépés jobbra a főmenüben.
• le az almenükben.
• mennyiségek növelése az almenükben.
Állapotjelző LED-ek (3. poz.)
A felső zöld LED világít, ha a berendezés feszültség alatt van.
Az villogó alsó LED (piros) hiba esetén biztosítja a hiba távolabbi
vizuális észlelését, ezzel kiegészítve a kijelzőn megjelenő
szimbólumokat és hibakódokat.
4
6.1 A kijelző leírása
Választó kapcsoló (4. poz.)
Kapcsoló Funkció leírás
Az üzemmódot a BE-KI-AUTO kapcsoló
segítségével választhatjuk ki, három különböző
állapot lehetséges:
POZ I:
Szivattyú kézi indítása. Az üzemidő túllépés
hibajelzés aktív, 3 perc folyamatos üzem után jelez.
A normál üzemidő legfeljebb 20 másodperc.
POZ O:
• Megállítja a működésben lévő szivattyút és
lekapcsolja a szivattyú tápfeszültségét. A három
szimbólum: "Beállítások lezárva", "Információ" és
"Beállítások" megjelenik.
• Hibajelzések törlése.
POZ AUTO:
Automatikus üzem. A szivattyú a szintérzékelő jele
alapján elindul és leáll.
