5.2.2 Ovládací panel
1 3
2

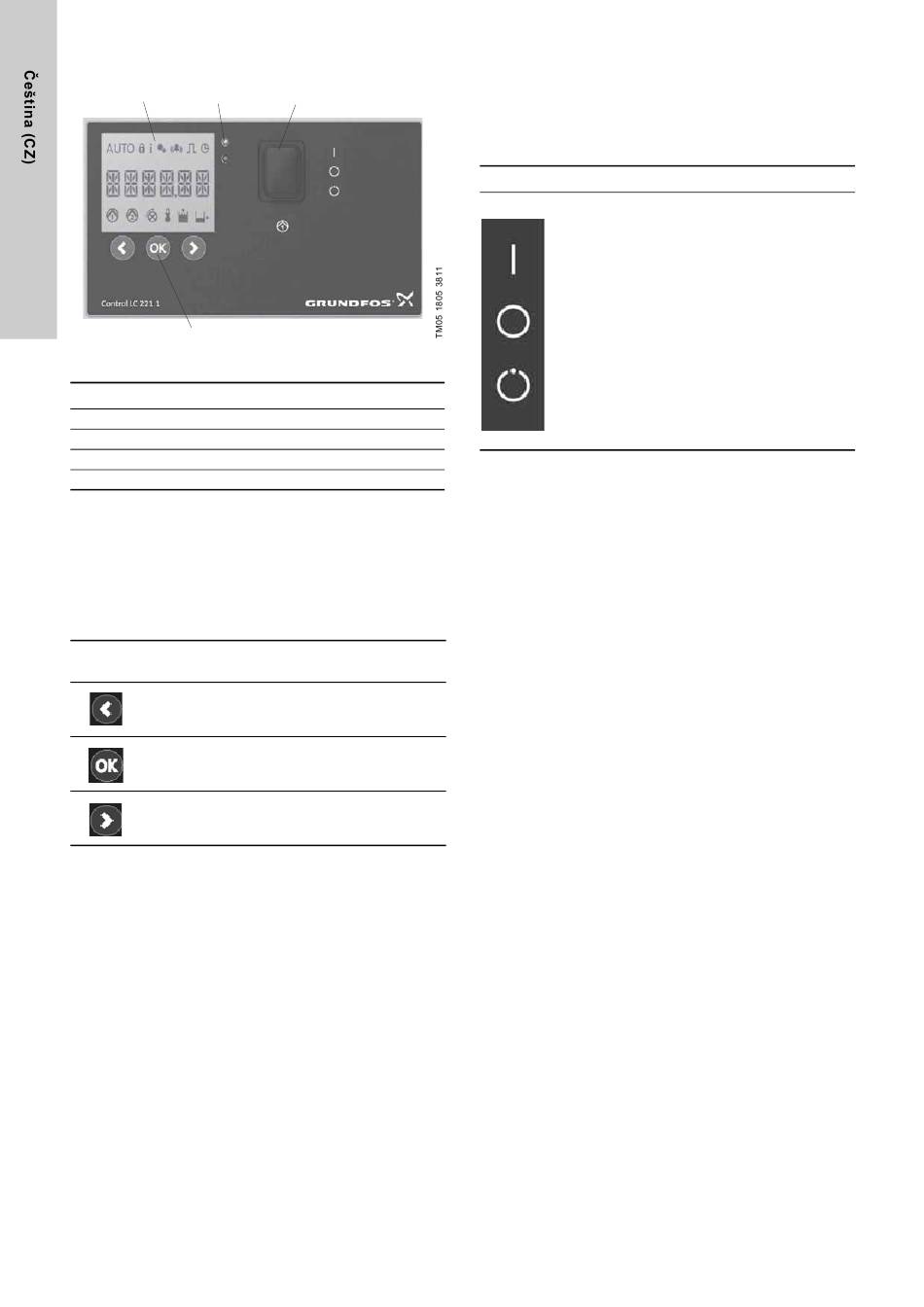

Obr. 9 Ovládací panel
Pol. Popis
1 Displej
2 Provozní tlačítka
3 Stavové LED diody
4 Přepínač ON-OFF-AUTO (ZAP-VYP-AUTO)
Displej (pol. 1)
Displej zobrazuje všechny důležité provozní údaje a poruchové
indikace. Provozní a poruchové indikace jsou popsány v části
6.1 Popis displeje.
Provozní tlačítka (pol. 2)
Hladinová řídící jednotka je provozována pomocí provozních
tlačítek umístěných pod displejem. Funkce provozních tlačítek je
popsána v níže uvedené tabulce:
Provozní
Popis
tlačítko
• jdi vlevo do hlavního menu.
• jdi nahoru do dílčích menu.
• snížení hodnot v dílčích menu.
• potvrzení výběru.
• aktivace dílčích menu.
• reset bzučáku.
• jdi vpravo do hlavního menu.
• jdi dolů do dílčích menu.
• zvýšení hodnot v dílčích menu.
60
4
Stavové LED diody (pol. 3)
Horní LED dioda (zelená) svítí, když je zapnuté napájecí napětí.
Spodní LED dioda bliká (červená) v případě poruchy dělá
poruchu viditelnou z velké vzdálenosti a je tedy zobrazena na
displeji symboly a poruchovými kódy.
Přepínač (pol. 4)
Vypínač Popis funkce
Provozní režim je zvolen přepínačem
ON-OFF-AUTO (ZAP-VYP-AUTO), který má tři
různé polohy:
POLOHA I:
Zapíná čerpadlo ručně. Ochrana provozní doby je
aktivní a indikuje alarm po 3 minutách.
Normální provozní doba je do 20 sekund.
POLOHA O:
• Zastavuje čerpadlo když běží a vypíná napájecí
napětí na čerpadlo. Budou viditelné tři symboly
"Nastavení je uzamčené", "Informace"
a "Nastavení".
• Resetuje poruchové indikace.
POLOHA AUTO:
Automatický provoz. Čerpadlo se zapíná a vypíná
podle signálu z hladinového snímače.
