5.2 LC 221 kontroller
LC 221 on juhtimiskilp, mis on spetsiaalselt ette nähtud Grundfosi
pumpla Multilift M kontrollimiseks ja jälgimiseks. Kontrolli aluseks
on katkematu signaal piesoresistiivsest analoognivooandurist.
Juhtimiskilp lülitab Multilift M pumpa sisse ja välja vastavalt
vedelikutasemele, mida mõõdab nivooandur. Kui saavutatud on
käivitustase, pump käivitub, ja kui vedeliku taset alandatakse
seiskumistasemeni, seiskab kontroller pumba.
Kõrge vedelikutaseme korral paagis, pumba rikke korral jne
kostub häire.
Juhtimiskilbil on veel mitmeid funktsioone, mida on kirjeldatud
allpool.

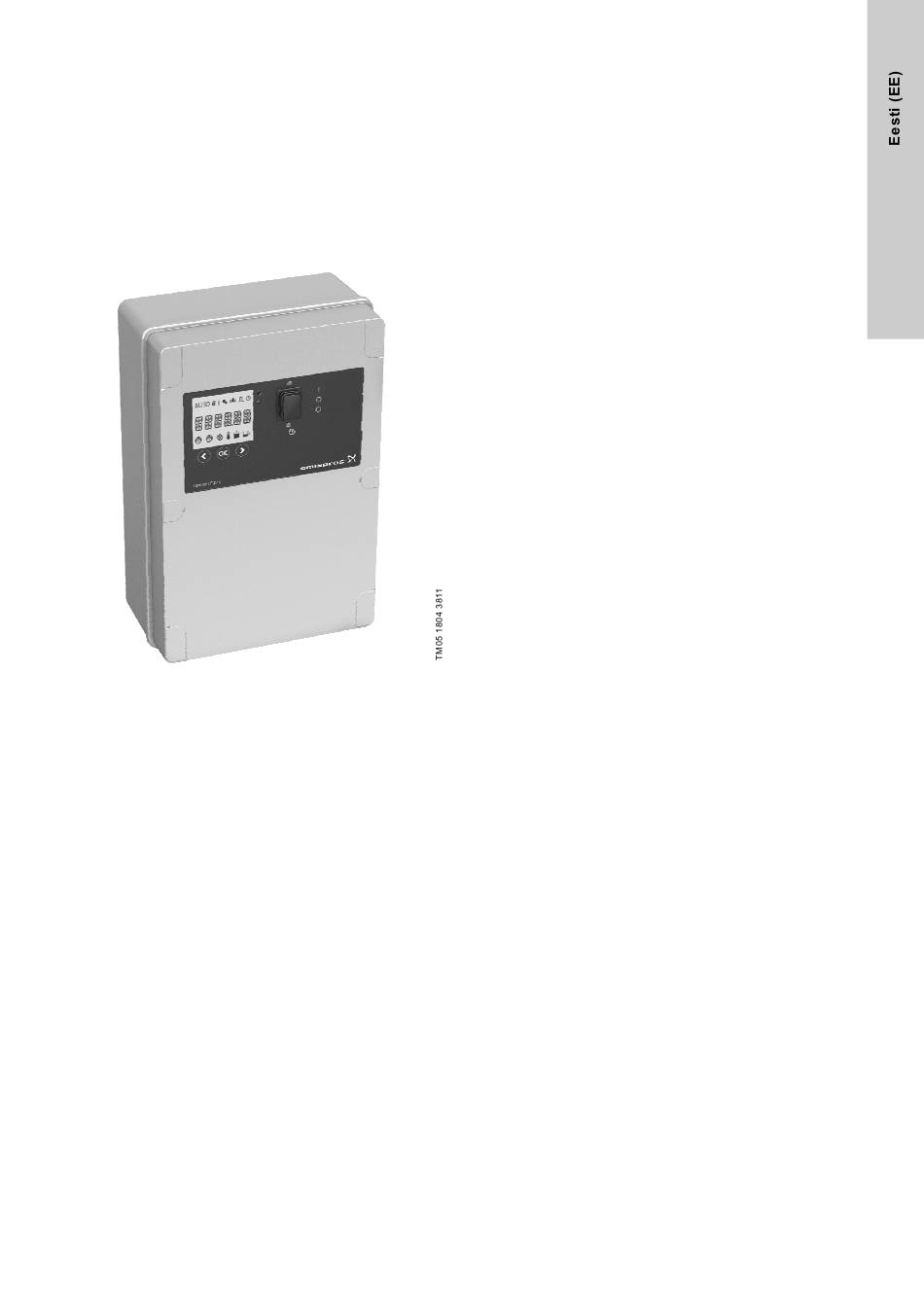

Joonis 6 Multilift M-i juhtimiskilp LC 221
LC 221 kontrolleril on järgnevad funktsioonid:
• ühe reoveepumba sisse- ja väljalülitamine vastavalt
katkematule signaalile piesoresistiivsest nivooandurist
• mootorikaitse mootori kaitselülituse ja/või voolu mõõtmise
kaudu, samuti termoreleede ühendamine
• mootorikaitse tööaja piiramise kaudu sellele järgneva
avariitööga. Tavaline tööaeg on max 20 sekundit ja tööaeg on
piiratud kolme minutiga (vt jaotist
vea kood F011).
• automaatsed testkäivitamised (2 sekundit) pikkadel
jõudeoleku perioodidel (24 tundi pärast viimast töötamist)
• uuesti käivitamise viivitus kuni 45 sekundit pärast
elektrikatkestust (et tasandada elektrivõrgu koormust, kui
mitmed seadmed käivituvad ühel ajal)
• viivitusaegade seadistamine:
– seiskumise viivitus (aeg seiskamistaseme saavutamisest
kuni pumba seiskumiseni) - vähendab hüdraulilisi lööke
pikkade torude korral
– käivitamise viivitus (aeg käivitustaseme saavutamisest
pumba käivitumiseni)
– häire viivitus (aeg rikke ilmnemisest häire kostumiseni).
See välistab lühiajalise ülataseme häire ajutise suure
juurdevoolu korral paaki.
6.4 Rikketeadete kirjeldus,
• automaatne voolu mõõtmine häireindikatsioonideks
• vooluväärtuste seadmine:
– ülevool (eelseadistatud)
– nimivool (eelseadistatud)
– kuivkäigu vool (eelseadistatud)
• töötamise indikatsioon:
– töörežiim (automaatne, käsitsijuhitav)
– töötunnid
– impulsid (käivituste arv)
– kõrgeim mõõdetud mootori vool.
• häiresignaalid:
– pumba olek (töötab, rike)
– faasijärjestuse viga ja puuduv faas
– termorelee rike
– kõrge taseme häire (viiteaeg 5 sekundit)
– remondi/hoolduse aeg (valitav).
• automaatse häire nullimise valik
• vealogi kuni 20 häire jaoks
• erinevate käivitustasemete valik
• hooldusvahemiku valik (0, 3, 6 või 12 kuud).
Standardina on LC 221 kontrolleril neli potentsiaalivaba väljundit
alljärgneva jaoks:
– pump töötab
– pumba rike
– vee ülataseme häire
– üldine viga.
Lisaks on juhtseadmel LC 221 kuus sisendit järgnevate
funktsioonide jaoks:
– analooganduri ühendamine (4-20 mA või 0-5 V)
– kuni nelja nivoolüliti või rõhulüliti ühendamine analooganduri
asemel. Häiresisendiga saab ühendada täiendava ujuklüliti
analooganduri varundamiseks.
– eraldi nivoolüliti ühendamine voolu tuvastamiseks väljaspool
Multilift M-i. Pumplaid paigaldatakse tihti keldris olevasse
kaevu - ehitise kõige madalamasse kohta. Näiteks põhjavee
juurdevoolu või veetoru lõhkemise korral annab kontroller
häire.
– piesoresistiivse rõhuanduri PCB (eelnevalt kokku pandud)
ühendamine
– välise häire nullimise ühendamine
– mootori termorelee ühendamine.
Uuenduste ja edasiste seadistuste jaoks saab ühendada PC
Tooli. Vt hooldusjuhendit.
Juhuks, kui tavaline toide peaks katkema saab paigaldada aku
(lisavarustus), mis aktiveerib helialarmi (summer). Summer on
aktiveeritud seni, kuni rike kõrvaldatakse. Seda ei saa nullida.
Osalise voolukatkestuse korral saab kasutada üldhäiret, mis on
potentsiaalivaba ümberlüliv kontakt, et edastada häiresignaal
juhtruumi välise toiteallika abil.
