8.3 Podłączenie elektryczne
Ostrzeżenie
Sterownik LC 221 musi zostać podłączony zgodnie
z zasadami i normami obowiązującymi dla danego
zastosowania.
Ostrzeżenie
Przed otwarciem szafki (obudowy) należy odłączyć
napięcie sieciowe.
Napięcie robocze i częstotliwość są podane na tabliczce
znamionowej sterownika. Sprawdź zgodność parametrów
sterownika z parametrami elektrycznej sieci zasilającej.
Wszystkie przewody muszą być wprowadzone do sterownika
przez dławiki z uszczelkami (IP56).
Gniazdo sieciowe musi znajdować się blisko sterownika,
ponieważ jest on dostarczany z przewodem 1,5 m z tyczką
Schuko (zasilanie 1-fazowe) wzgl. z wtyczką CEE
(zasilanie 3-fazowe).
Maksymalna wartość bezpiecznika jest podana na tabliczce
znamionowej sterownika.
Jeśli miejscowe przepisy tego wymagają, to należy zainstalować
zewnętrzny odłącznik sieci zasilającej.

8.4 Nastawianie sterownika LC 221

Nastawienia wymaga jedynie poziom załączania odpowiednio do
poziomu wlotu do zbiornika. Wszystkie inne wartości są
nastawione fabrycznie, ale mogą być zmieniane w razie potrzeby.
Wybierz wysokość rury doprowadzającej 180, 250 lub 315 mm
nad posadzką przyciskami i
zapisania nastawienia do pamięci sterownika. Jeżeli wysokość
rury doprowadzającej wypada między dwiema wartościami, np.
220 mm nad posadzką, wybierz najbliższą niższą wartość
(180 mm). Sterownik jest teraz gotowy do pracy automatycznej.
Zmiany następujących wartości są możliwe w razie konieczności:
Poziom zał.
Poziom załączania należy nastawić na wysokość rury
doprowadzającej nad posadzką (180, 250 lub 315 mm).
Poziom zatrzymania (Stop) i poziom alarmowy są fabrycznie
nastawione.
Prąd znamionowy
Fabrycznie nastawiona wartość prądu znamionowego silnika.
Nastawiona wartość maksymalna zabezpiecza pompę przed
zablokowaniem.
Opóźnienie zatrzymania
Opóźnienie zatrzymania zwiększa pojemność efektywną
i zmniejsza ilość wody zatrzymującej się w zbiorniku.
Zapobiega to także uderzeniu hydraulicznemu. Zawór zwrotny
zamyka się łagodniej. Fabrycznie nastawiona jest wartość 0.
Opóźnienie załączenia
Normalnie w przypadku agregatów podnoszących, z wyjątkiem
agregatów w domach pływających lub na pontonach, nie ma
potrzeby zmiany nastawy. Fabrycznie nastawiona jest wartość 0.
OPÓŹNIENIE ALARMU
Wysoki dopływ chwilowy może generować krótkotrwały alarm
wysokiego poziomu. Taka sytuacja może wystąpić, kiedy do
Multilift M przyłączony jest płukany wstecznie filtr lub basen
kąpielowy. Nastawienie fabryczne to 5 sekund.
Interwał konserwacyjny
Interwał konserwacyjny/serwisowy można nastawić na 0, 3, 6 lub
12 miesięcy. Interwał jest wskazywany na wyświetlaczu
(bez sygnału akustycznego).
Resetowanie alarmów
Sterownik można nastawić na automatyczne resetowanie części
alarmów po ustaniu przyczyny; Jednak większość alarmów musi
być resetowana ręcznie. Patrz rozdział
zakłóceniach. Nastawienie fabryczne: AUTO.
422
i przyciśnij przycisk w celu
6.4 Komunikaty o
Przywracanie nastawień fabrycznych
Po restarcie sterownika należy ponownie wprowadzić
nastawienia początkowe. Patrz rozdział
8.4.1 Alarm zewnętrzny
Agregaty podnoszące są często instalowane w studzienkach
poniżej poziomu piwnicy. Są to najniższe punkty w budynkach
i dodatkowy alarmowy łącznik pływakowy można umieścić poza
agregatem, aby reagował na zalanie wskutek nieszczelności,
pęknięcia rury lub napływu wody gruntowej.
Alarm zewnętrzny można przyłączyć do łącznika pływakowego
(230 V/2 A) na zaciskach 13, 14.

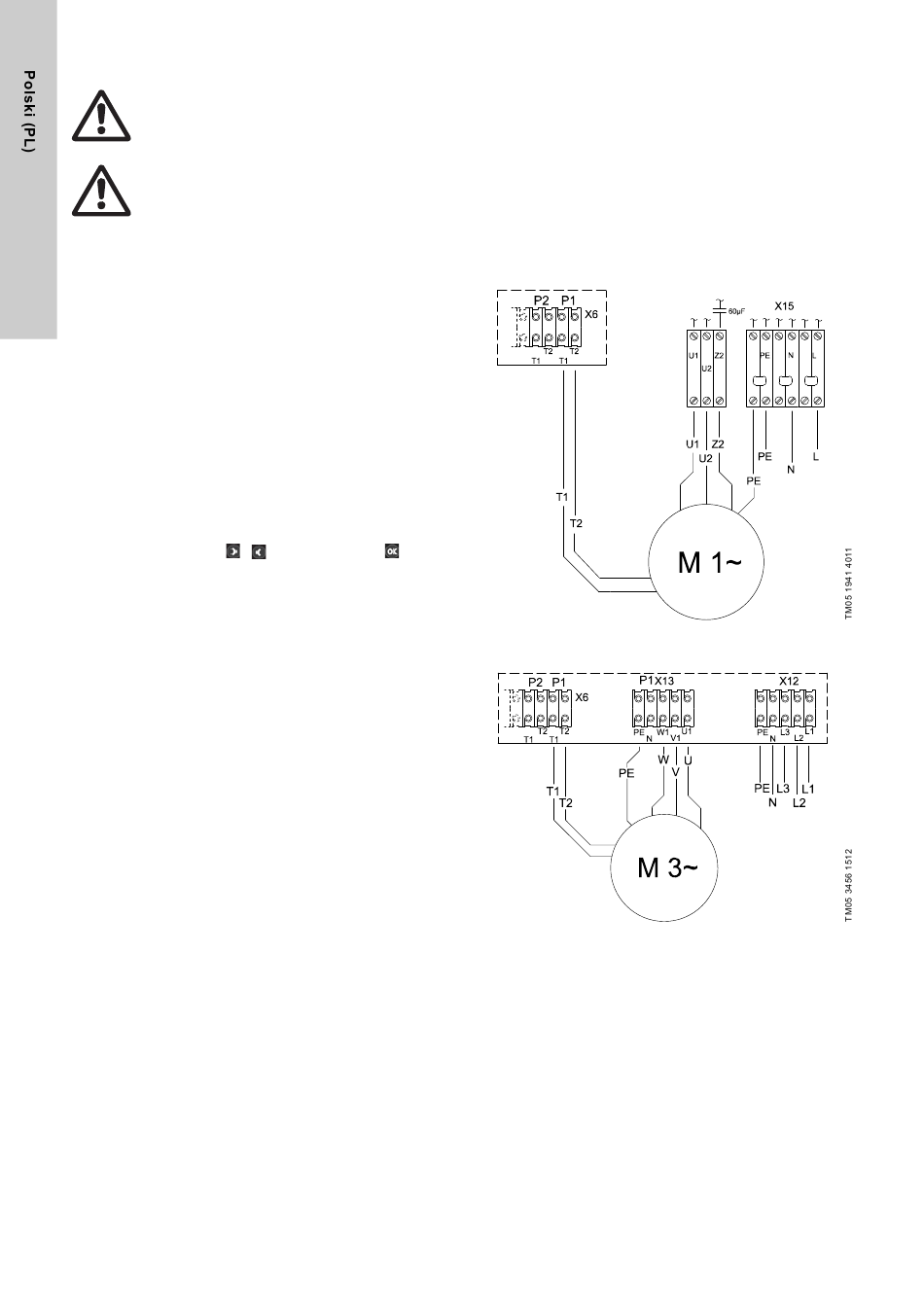

8.5 Schemat połączeń
Rys. 25 Schemat połączeń, 1-faz., Multilift M.12.1.4 i M.15.1.4
Rys. 26 Schemat połączeń, 3-faz., Multilift M.12.3.4, M.15.3.4
6.2 Menu nastawiania.
