Kollmorgen
8

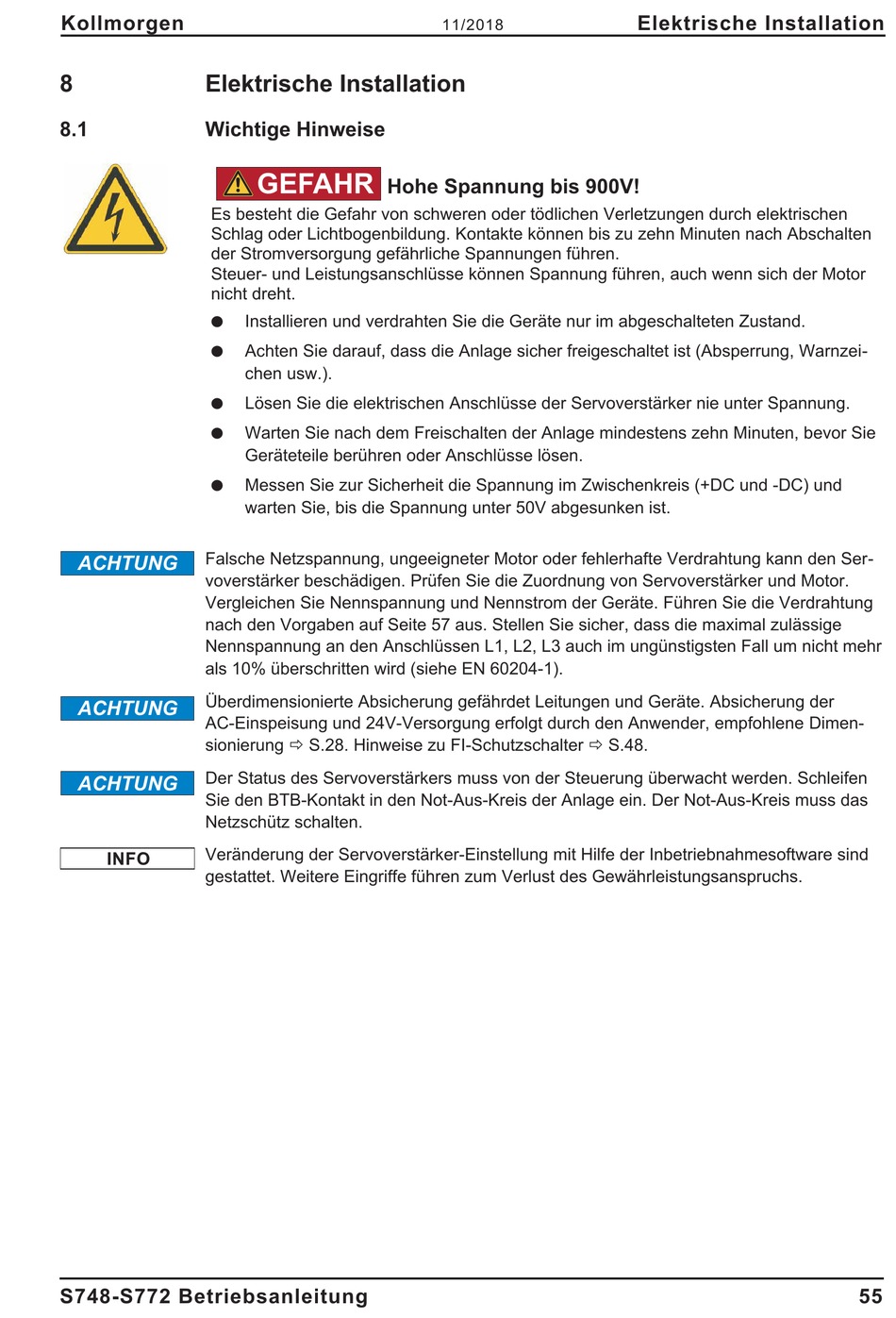

Elektrische Installation
8.1
Wichtige Hinweise
Es besteht die Gefahr von schweren oder tödlichen Verletzungen durch elektrischen
Schlag oder Lichtbogenbildung. Kontakte können bis zu zehn Minuten nach Abschalten
der Stromversorgung gefährliche Spannungen führen.
Steuer- und Leistungsanschlüsse können Spannung führen, auch wenn sich der Motor
nicht dreht.
l
l
l
l
l
ACHTUNG
Falsche Netzspannung, ungeeigneter Motor oder fehlerhafte Verdrahtung kann den Ser-
voverstärker beschädigen. Prüfen Sie die Zuordnung von Servoverstärker und Motor.
Vergleichen Sie Nennspannung und Nennstrom der Geräte. Führen Sie die Verdrahtung
nach den Vorgaben auf Seite 57 aus. Stellen Sie sicher, dass die maximal zulässige
Nennspannung an den Anschlüssen L1, L2, L3 auch im ungünstigsten Fall um nicht mehr
als 10% überschritten wird (siehe EN 60204-1).
Überdimensionierte Absicherung gefährdet Leitungen und Geräte. Absicherung der
ACHTUNG
AC-Einspeisung und 24V-Versorgung erfolgt durch den Anwender, empfohlene Dimen-
sionierung ð S.28. Hinweise zu FI-Schutzschalter ð S.48.
ACHTUNG
Der Status des Servoverstärkers muss von der Steuerung überwacht werden. Schleifen
Sie den BTB-Kontakt in den Not-Aus-Kreis der Anlage ein. Der Not-Aus-Kreis muss das
Netzschütz schalten.
Veränderung der Servoverstärker-Einstellung mit Hilfe der Inbetriebnahmesoftware sind
gestattet. Weitere Eingriffe führen zum Verlust des Gewährleistungsanspruchs.
S748-S772 Betriebsanleitung
GEFAHR
Hohe Spannung bis 900V!
Installieren und verdrahten Sie die Geräte nur im abgeschalteten Zustand.
Achten Sie darauf, dass die Anlage sicher freigeschaltet ist (Absperrung, Warnzei-
chen usw.).
Lösen Sie die elektrischen Anschlüsse der Servoverstärker nie unter Spannung.
Warten Sie nach dem Freischalten der Anlage mindestens zehn Minuten, bevor Sie
Geräteteile berühren oder Anschlüsse lösen.
Messen Sie zur Sicherheit die Spannung im Zwischenkreis (+DC und -DC) und
warten Sie, bis die Spannung unter 50V abgesunken ist.
11/2018
Elektrische Installation
55
