Kapitel 2
18
Erster Einstieg
2.4.1
Konstante Parameterwerte einstellen
Für beide Werkzeuge, sowohl das ROI-Rechteck als auch Spaltenkante suchen, müssen eine
Reihe von Parametern gesetzt werden:
ROI-Rechteck
• Das Rechteck, das Ihre Region of Interest ist.
Spaltenkante suchen • Ein Bildspeicher, der das abzutastende Bild enthält.
• Eine Region of Interest (ROI), angegeben durch Eingabe der Nummer
• Die Linie, entlang der das Bild, und die Richtung, in die abgetastet
• Der Bereich der Grauskalenwerte, in dem Sie die gesuchte Kante zu
Einen konstanten Wert manuell zu setzen ist wirklich einfach – geben Sie nur den Wert in
der Spalte Wert für den Parameter ein:
12. Wählen Sie den Schritt Spaltenkante suchen.
13. Klicken Sie doppelt auf die Spalte Wert für den Parameter 06 = ROI-Definitionsschritt,
und geben Sie den Programmschritt ein, in dem Sie die ROI angegeben haben.
14. Setzen Sie die Abtastrichtung mit einem Doppelklick auf die Spalte Wert für den
Parameter 03 = Analyserichtung, und wählen Sie Oben Unten aus dem Menü.
Interaktive Einstellfenster werden ebenfalls zum Eingeben konstanter Werte benutzt. In
diesem Fall aber werden aufgenommene Bilder benutzt, um eine Rückmeldung zu den
Einstellungen zu liefern. Parameter können interaktiv auf drei verschiedene Arten gesetzt
werden:
Im Vorschaufenster
Durch Klicken der angezeigten Schaltfläche mit den drei Punkten (
Parameter doppelt angeklickt wurde
Mit einem Doppelklick auf das Feld Einstellung, das in der unteren linken Ecke bestimm-
ter Programmschritte angezeigt wird
Wenn Sie zum Beispiel eine ROI definieren, können Sie sie einfach direkt im Bild in einem
Vorschaufenster markieren, anstatt Koordinaten für das Rechteck in der Spalte Wert
einzugeben:

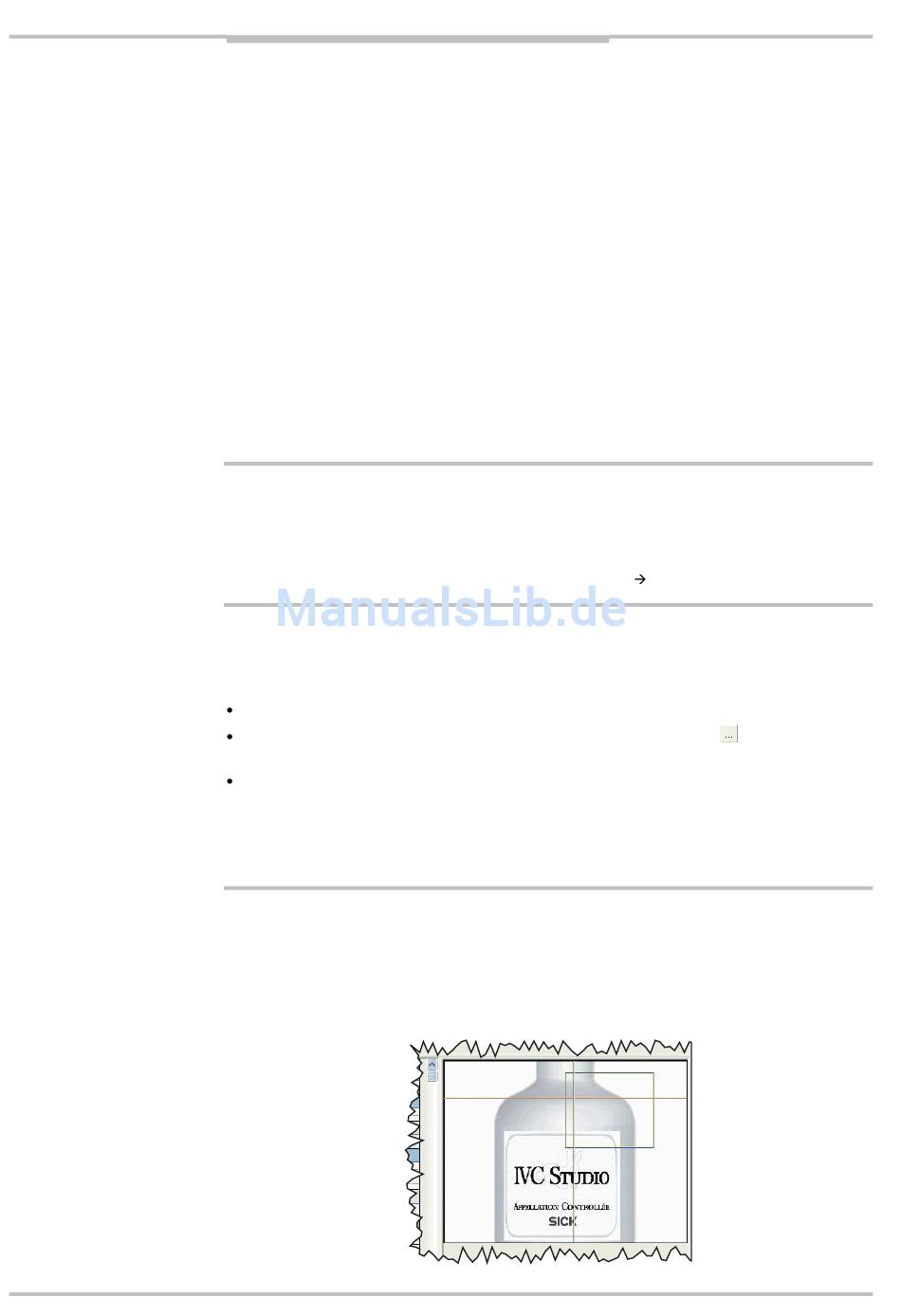

15. Wählen Sie den Schritt ROI-Rechteck.
Ein Rechteck wird im oberen Vorschaufenster angezeigt. Dies ist die Standard-ROI, die
für ein neues ROI-Rechteck gesetzt wird.
16. Verschieben und skalieren Sie das Rechteck in der Vorschau, so dass es den Bereich
markiert, in dem Sie einen Teil der oberen Kante des Etiketts sehen können.
©
SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
des Programmschritts, in dem Sie die zu verwendende ROI definiert
haben.
werden soll. Da dieses Werkzeug immer entlang vertikaler Linien ab-
tastet, kann die Linie durch Eingeben der X-Koordinate der Zeile an-
gegeben werden.
finden erwarten.
Referenzhandbuch
IVC-2D
), wenn ein
