Kapitel 4
120
Übereinstimmung
Bild-Transformation
Das Werkzeug Bild-Transformation wird zusammen mit dem Werkzeug Mustersuche
angewandt. Es richtet das Bild im Quellspeicher so aus, dass das gefundene Muster mit
der Position des Referenzmusters im Referenzbild übereinstimmt. Über eine ROI lassen
sich alternativ nur ausgewählte Bestandteile eines Bildes transformieren.
Die Funktion ist vor allem für Applikationen nützlich, in denen für weitere Prüfungen Position
und Drehwinkel mit dem Referenzbild übereinstimmen sein müssen, zum Beispiel beim
Werkzeugen, die nur mit ungedrehten rechteckigen ROIs umgehen können. Das Werkzeug
erleichtert auch die Präsentation von Ergebnissen einem Anwender gegenüber.
Beachten Sie, dass die Transformation eines Live-Bilds dessen Informationsgehalt beein-
flusst und danach keine exakten Messungen mehr am Bild durchgeführt werden können!
Der Parameter Interpolationsmethode legt fest, wie die Pixelwerte im Zielbild berechnet
werden. Sie können zwischen den Methoden Bilineare Interpolation (höhere Bildqualität)
und Nächster Nachbar (schnellere Berechnung) wählen.

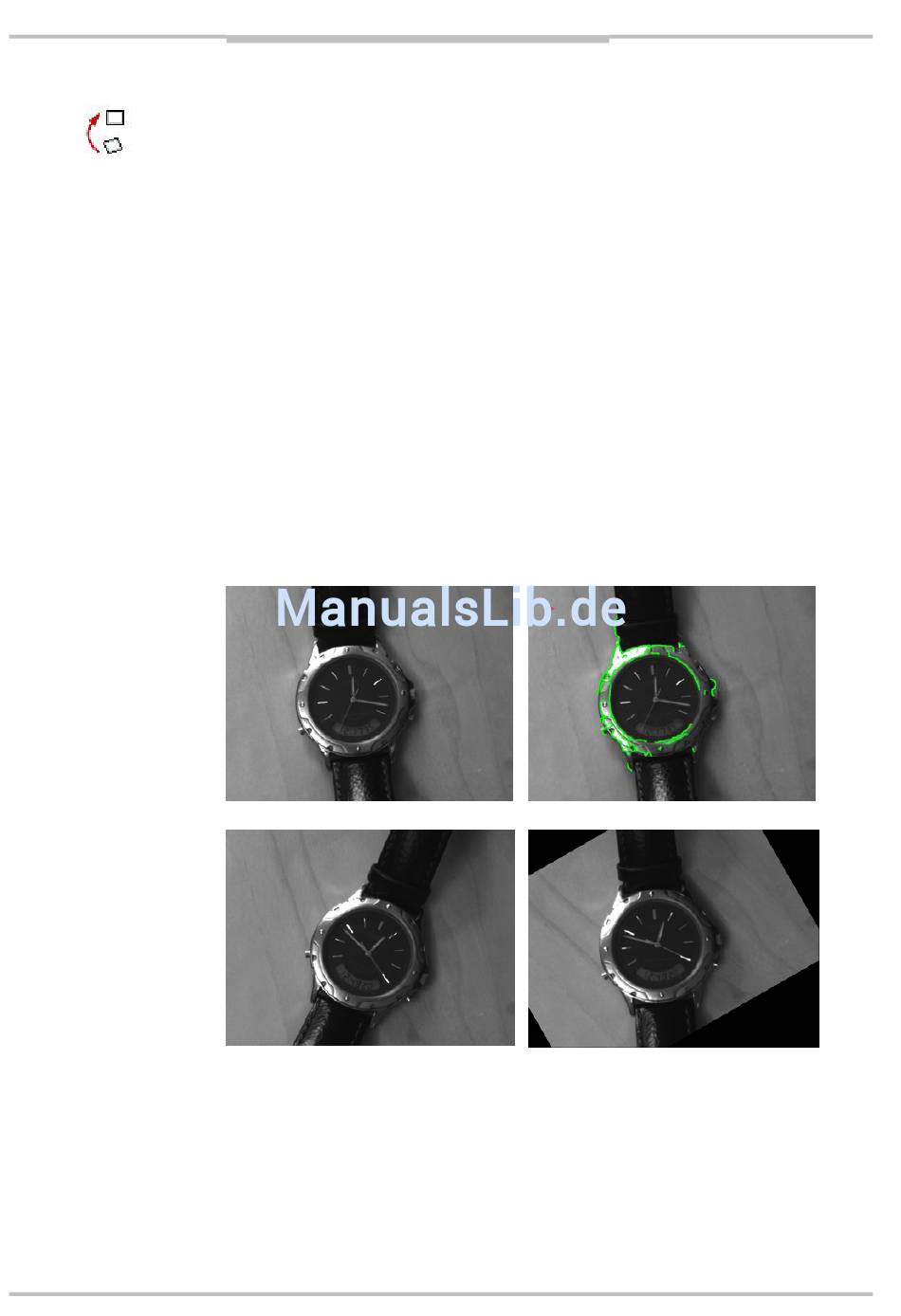

Die untenstehenden Bilder zeigen ein Beispiel, bei dem das obere Bild als Referenz für das
Uhrenmuster dient. Die Bilder darunter zeigen das Live-Bild (links) und das transformierte
Live-Bild. Das Uhrenmuster im transformierten Bild wurde in dieselbe Position gebracht wie
das im Referenzbild.
Referenzbild
Live-Bild
Die ROI bestimmt, welcher Ausschnitt des Live-Bildes im transformierten Bild sichtbar ist.
Pixel, die außerhalb der ROI liegen, werden im transformierten Bild schwarz gefärbt.
©
SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Dargestelltes Referenzmuster
Transformiertes Live-Bild
