Kapitel 1
8
Funktionsübersicht
1.2
IVC Studio
IVC Studio wird zum Entwickeln von Programmen eingesetzt, die von Kameras zur Durch-
führung von Prüfungen verwendet werden, das heißt zur Bildanalyse. IVC Studio kann
sowohl 2D- als auch 3D-Kameras steuern.

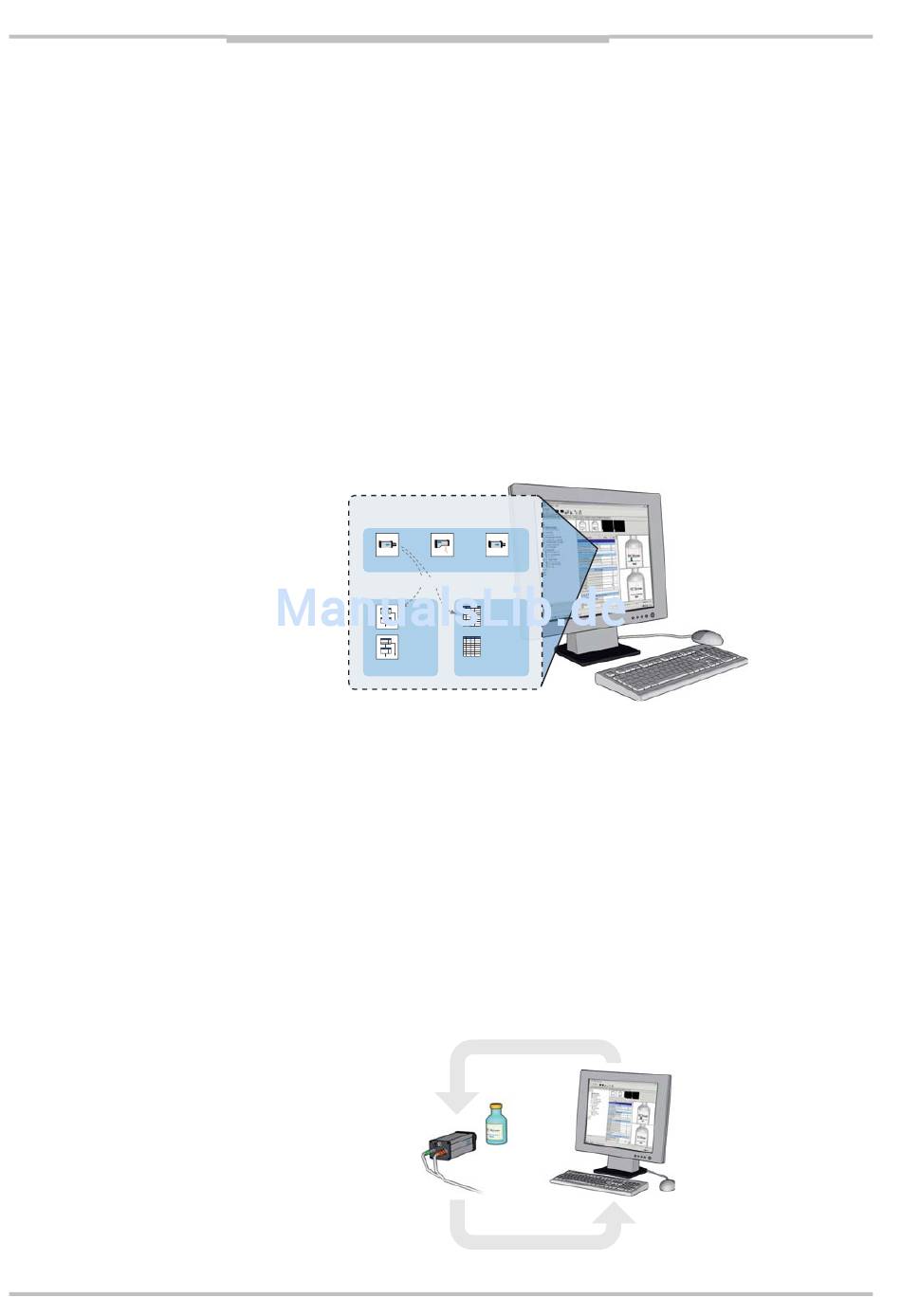

Wenn Sie ein Programm in IVC Studio entwickeln, so bearbeiten Sie ein Produkt. Ein Pro-
dukt in IVC Studio ist eine große Hilfe zur Steuerung aller Geräte (normalerweise Kameras),
Programme und Tabellen, die für eine bestimmte Prüfung benötigt werden.
Ein Produkt enthält eine Liste der verwendeten Geräte und Kopien aller Programme und
Tabellen, die von den Geräten verwendet werden. Normalerweise hat jedes Gerät ein
zugewiesenes Programm und eine zugewiesene Tabelle, die gleichzeitig auch als Pro-
gramm und Tabelle im aktuellen Arbeitsspeicher sind.
Um mit einem Programm in IVC Studio zu arbeiten, muss es einem Gerät zugewiesen sein.
Bei dem Gerät kann es sich entweder um eine reale Kamera oder um ein emuliertes Gerät
handeln (siehe nachfolgenden Abschnitt). Ein Programm wird immer auf einem Gerät ausge-
führt – nie auf dem Computer. Der Computer wird hauptsächlich zum Generieren und Editie-
ren der Programme auf den Geräten verwendet sowie zur Anzeige der Ergebnisse, die von
diesen Geräten gesendet werden.
Produkt
Geräte
Kamera 1
Programme
1.2.1
IVC-Emulator
Der Emulator ist eine Funktion in IVC Studio, die sich wie eine IVC-Kamera verhält und die
anstelle einer realen Kamera in ein Programm eingebunden und verwendet werden kann.
Der Emulator ist Bestandteil von IVC-Studio und ermöglicht es, Programme zu entwickeln,
auch wenn keine reale IVC-Kamera verfügbar ist. Der Emulator kann 2D- und 3D-Kameras
emulieren. Der Hauptunterschied zwischen realer Kamera und Emulator ist die Verwen-
dung zuvor aufgenommener und gespeicherter Bilder durch den Emulator, während die
reale Kamera mit Live-Bildern arbeitet.
1.2.2
Programme in Entwicklung und Produktion
Während der Entwicklung generieren Sie das Programm in IVC Studio, aber das Programm
wird automatisch auf das zugewiesene Gerät heruntergeladen.
Wenn ein Programm (oder Programmschritt) ausgeführt wird, wird es in der Kamera ausge-
führt und die Ergebnisse werden an IVC Studio zurückgesendet und dort dargestellt.
©
SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Kamera 2
Emulator
verwendet
<<
>>
Tabellen
Etiketten-
Etikett
tabelle
Füllstands-
Füllstand
tabelle
Programmschritte
Tabellenwerte
Bilder
Ergebniswerte
Referenzhandbuch
IVC-2D
