Kapitel 4
122
Übereinstimmung
ROI-Transformation
Das Werkzeug ROI-Transformation wird zusammen mit dem Werkzeug Mustersuche
angewandt. Es positioniert eine ROI durch verschieben und drehen relativ zum gefundenen
Muster, so wie es im Referenzbild definiert wurde.
Die Funktion ist vor allem dann hilfreich, wenn exakte Messungen relativ zum gefundenen
Muster vollzogen werden müssen. Die transformierte ROI wird verschoben, gedreht und
gegebenenfalls an die Größe des gefundenen Musters angepasst.
Das Werkzeug bezieht sich auf einen vorangegangenen Schritt Mustersuche und den
nullbasierten Index eines gefundenen Musters. Es kann selbst als eine ROI für alle Werk-
zeuge betrachtet werden, die mit ROIs von beliebiger Gestalt umgehen können.

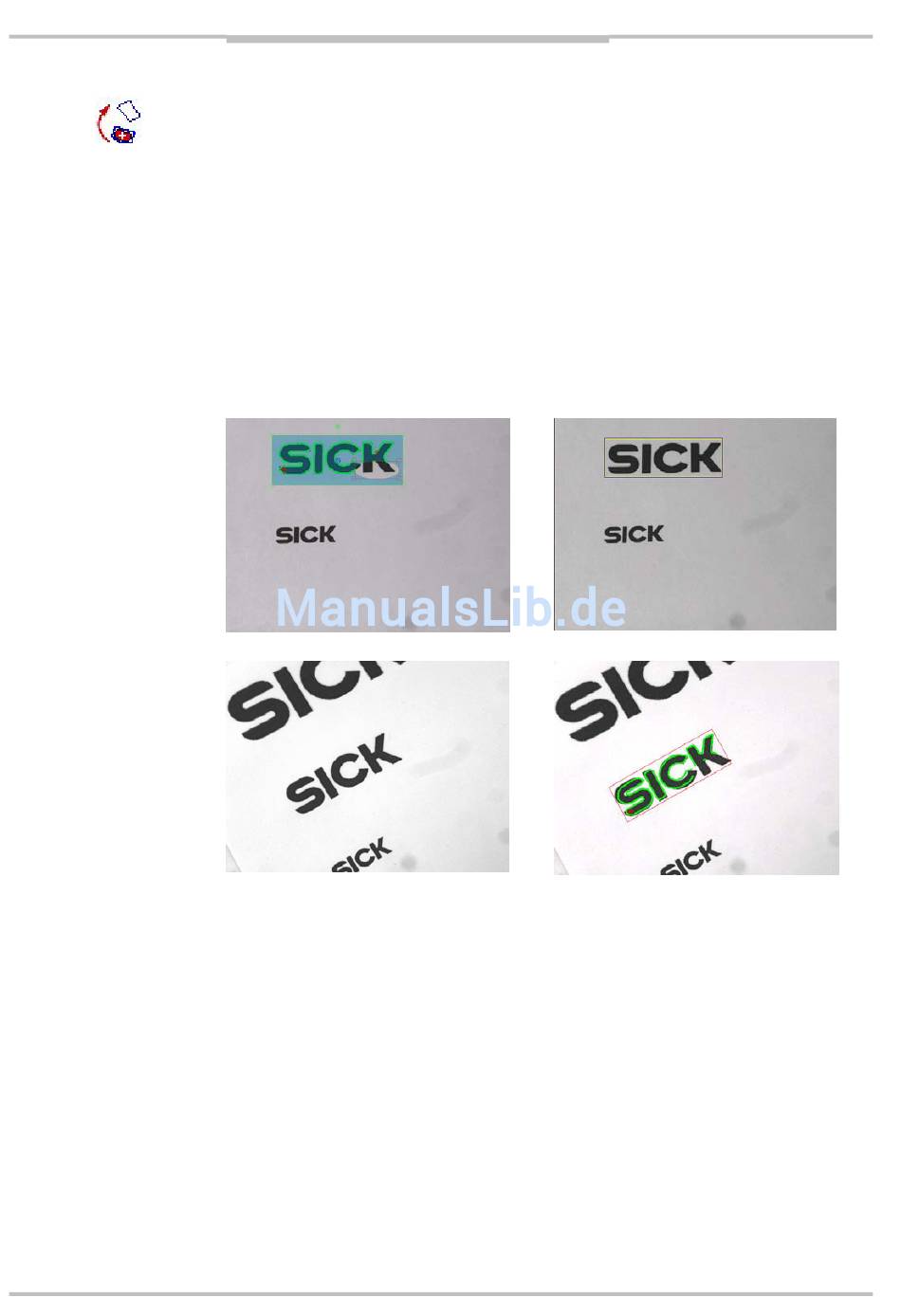

Referenzbild
Live-Bild
Eingabeparameter
01 = ROI-
Definitionsschritt
02 = Formsuchschritt
03 = Musterindex
©
SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Position der ROI im Referenzbild
ROI transformiert, relativ zur Position eines
gefundenen Musters
Schritt, in dem eine ROI von beliebiger Gestalt erstellt
wurde.
Schritt Mustersuche, der benutzt wurde, um die Muster zu
finden.
Nullbasierter Index des Musters, über das Informationen
eingeholt werden sollen.
Referenzhandbuch
IVC-2D
