Referenzhandbuch
IVC-2D
Kante

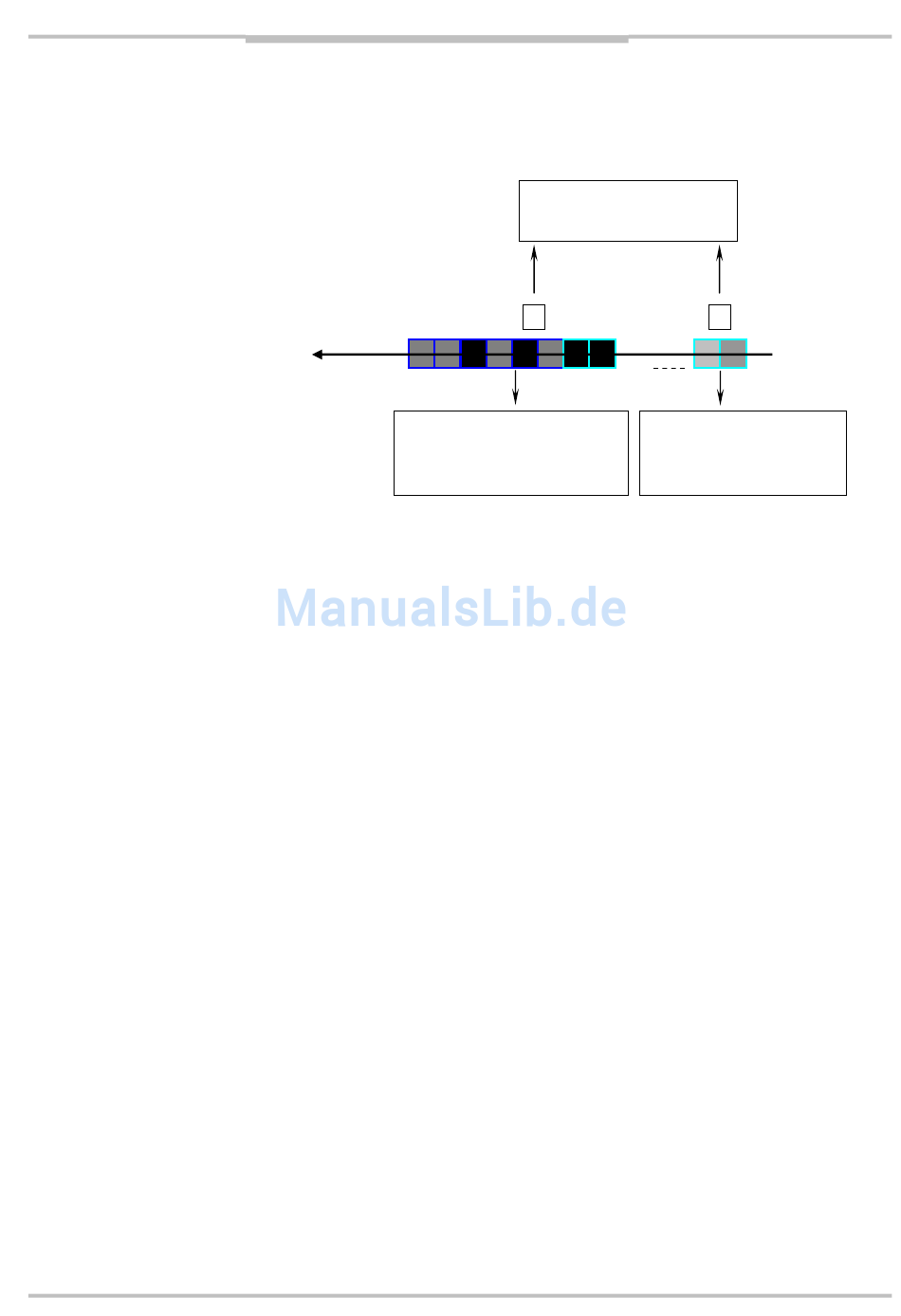

Abbildung –Kante suchen mit Auswertetyp Absolut, der eine absolute Veränderung der
Grauwerte detektiert.
Eingabeparameter
01 = Quellspeicher
02 = Typ
03 = Anfangspunkt X
04 = Anfangspunkt Y
05 = Endpunkt X
06 = Endpunkt Y
07 = Unterer Grauwert
©
SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Abstand der Pixel,
die verglichen werden sollen.
2
Min. Breite:
Anzahl fortlaufender Pixel mit
Werten, die zwischen den
ausgewählten Schwellen liegen
Bildspeicher, der das zu verarbeitende Bild
enthält.
Ausgewählter Typ der Schwelle und Über-
gangstyp:
Hell -> dunkel
Relative Schwelle und nur Übergänge von
hellen nach dunklen Pixeln werden gesucht.
Dunkel –> hell
Relative Schwelle und nur Übergänge von
dunklen nach hellen Pixeln werden gesucht.
Jeder relative Übergang
Relative Schwelle und jeder Übergang wird
gesucht.
Absolut
Absolute Schwelle und alle Übergänge ober-
halb oder unterhalb der zwei Schwellen wer-
den gesucht.
X-Koordinate für Anfangspunkt der Linie.
Y-Koordinate für Anfangspunkt der Linie.
X-Koordinate für Endpunkt der Linie.
Y-Koordinate für Endpunkt der Linie.
Untere Grauwertschwelle.
Wenn Sie den Auswertetyp Relative Schwelle
verwenden, bestimmt dieser Wert die erforder-
lichen Änderungen in den Grauwerten.
Abtastintervall:
1
Durchschnittliche Pixel:
Wert 2 bedeutet, dass
Grauwerte über zwei Pixel
gemittelt werden.
Kapitel 4
